¿Cómo determino las cargas de viento en estructuras con cualquier forma?

Respuesta

El nuevo programa independiente RWIND Simulation ofrece las opciones para la simulación de viento y para la generación de cargas de viento. Las opciones se pueden utilizar de forma óptima junto con el software de análisis estructural por el MEF de RFEM o el software de análisis estructural de barras de RSTAB.

Entrada

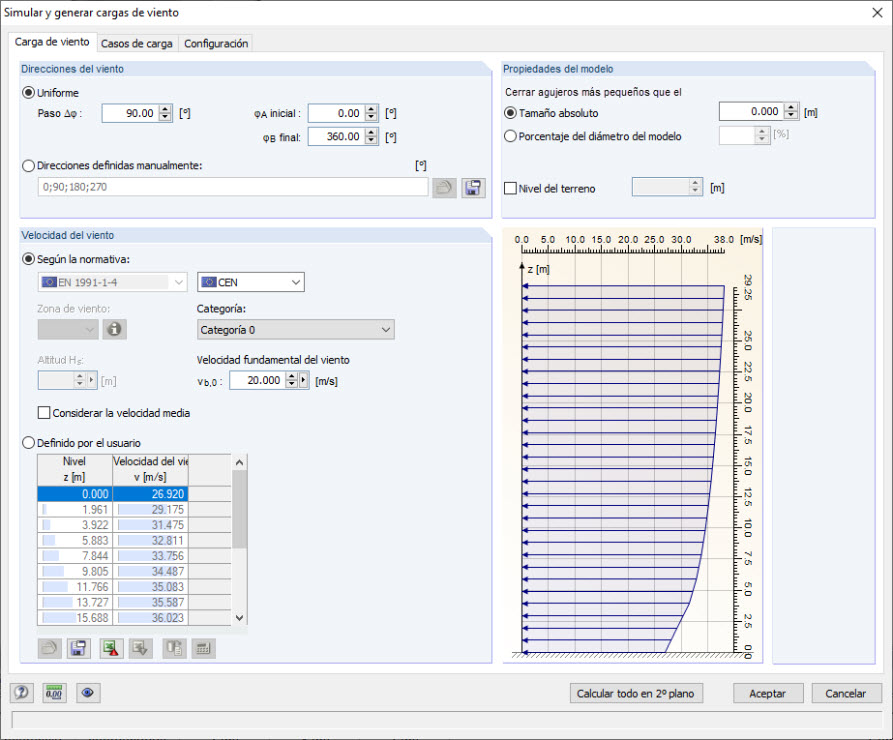

La adopción directa de los modelos de RFEMRSTAB permite determinar parámetros relevantes de las direcciones del viento a analizar con perfiles de viento dependientes de la altura según una norma de viento. Esto da como resultado los casos de carga correspondientes con parámetros definidos globalmente.

RWIND Simulation también se puede ejecutar manualmente si no hay RFEM o RSTAB. Por esta razón, los datos se pueden importar desde gráficos vectoriales STL.

También se puede importar el terreno y los edificios del entorno en la simulación a partir de archivos STL.

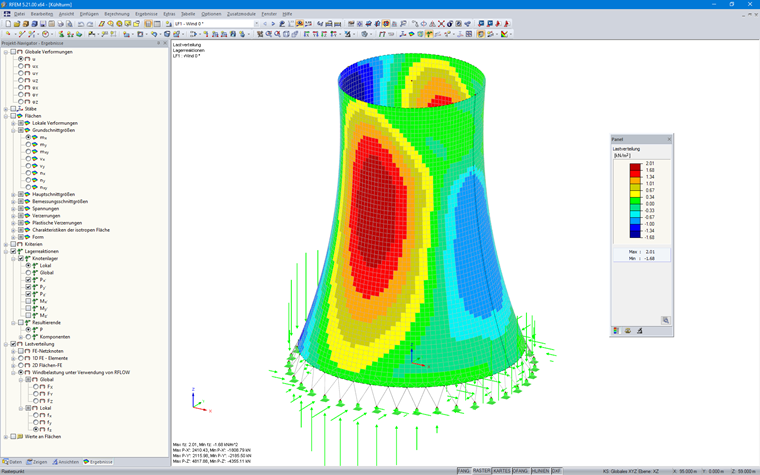

Al intercambiar datos entre RFEM o RSTAB y RWIND Simulation, puede usar fácilmente los resultados del análisis de viento como casos de carga en su entorno de trabajo habitual de RFEM o RSTAB.

Servicios de RWIND Simulation
  • Análisis del flujo de viento en 3D incompresible con solucionadores de OpenFoam
  • Importación directa del modelo de archivos RFEM o RSTAB o STL
  • Cambios simples del modelo usando arrastrar y soltar y la asistencia gráfica de ajuste
  • Correcciones automáticas de la topología del modelo con redes de mallas de retracción
  • Opción para agregar objetos del entorno (edificios, terrenos...)
  • Perfiles de velocidad dependientes de la altura según la norma
  • Modelos de turbulencia K-epsilon y K-omega
  • Generación automática de la malla ajustada a la profundidad de detalle seleccionada
  • Cálculo en paralelo con utilización óptima de la capacidad de los equipos multinúcleo
  • Resultados para simulaciones de baja resolución (hasta 1 millón de celdas) en tan solo minuto
  • Resultados en unas pocas horas para simulaciones con resolución media/alta (1-10 millones de células)

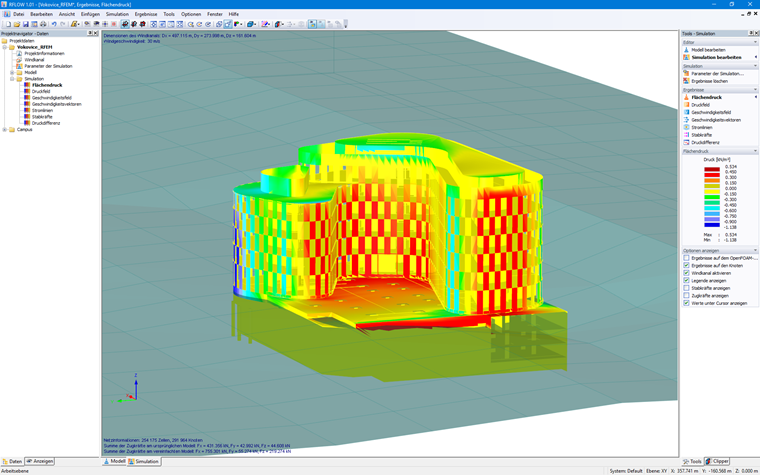

  • Representación gráfica de los resultados en los planos Clipper/Slicer (campos escalares y vectoriales)
  • Representación gráfica de líneas de corriente y animación optimizada
