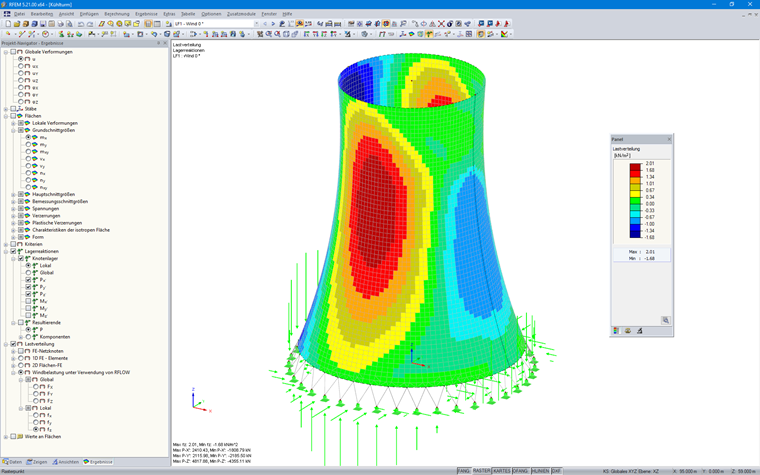

Simuler et générer des charges de vent

02

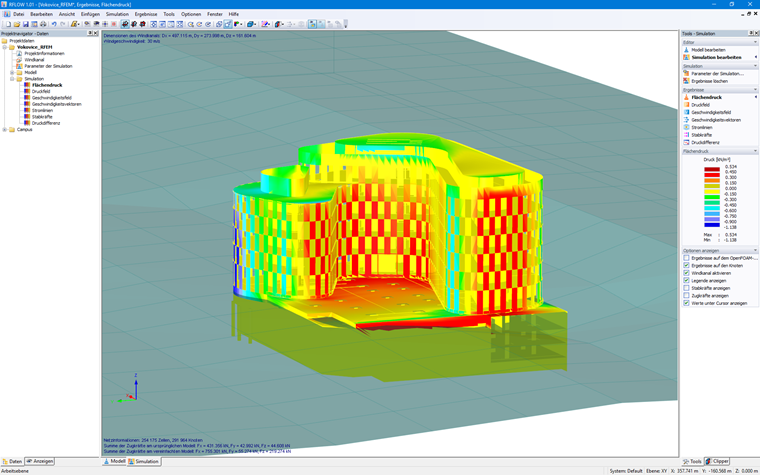

Simulation d'une soufflerie

Retour

6 novembre 2019

004131

Michael Hansen

Modélisation & Chargement

RFEM5

RSTAB 8

Simulation des flux de vent

Eurocode 1

Comment déterminer les charges de vent sur des structures de forme quelconque ?

Réponse

Le nouveau programme autonome RWIND Simulation vous permet de simuler les flux de vent et de générer des charges de vent. Les options correspondantes peuvent être utilisées de manière optimale en combinant ce programme avec le logiciel de calcul de structure aux éléments finis RFEM et le logiciel de calcul de structures filaires RSTAB.

Entrée

L'importation directe de modèles à partir de RFEM ou de RSTAB vous permet de définir les paramètres pertinents pour les directions du vent à analyser avec des profils de vent dépendant de la hauteur à partir d'une norme relative au vent. Les cas de charge correspondants sont alors affichés avec d'autres paramètres enregistrés globalement.

Vous pouvez néanmoins utiliser RWIND Simulation manuellement sans RFEM ni RSTAB. Pour ce faire, les données peuvent être importées à partir de graphiques vectoriels STL.

Il est également possible d'importer des terrains et des bâtiments environnants dans la simulation à partir de fichiers STL.

L'échange de données entre RFEM ou RSTAB et RWIND Simulation vous permet d'utiliser facilement les résultats de l'analyse des flux de vent comme cas de charge dans votre environnement de travail habituel dans RFEM ou RSTAB.

Fonctionnalités de RWIND Simulation

Analyse 3D de l'écoulement des fluides incompressibles avec le solveur OpenFoam
Importation directe de modèles RFEM, RSTAB et de fichiers STL
Modification du modèle en toute simplicité par glisser-déposer et grâce aux aides à l'ajustement graphique
Correction automatique de la topologie du modèle à l'aide d'un maillage spécifique
Possibilité d'ajouter des objets provenant de l'environnement du modèle (bâtiments, terrain, etc.)
Profils de vitesse dépendant de la hauteur selon la norme choisie
Modèles de turbulence k-epsilon et k-omega
Maillage automatique ajusté au niveau de détail sélectionné
Calcul effectué parallèlement en tirant le meilleur parti des capacités des processeurs multi-cœurs
Résultats des simulations basse résolution (un million de cellules max.) disponibles en quelques minutes
Résultats des simulations moyenne et haute résolution (un à dix millions de cellules max.) disponibles en quelques heures
Affichage graphique des résultats dans les plans de découpe et de tranchage (champs scalaires et vectoriels)
Affichage graphique des flux d'air et de leur écoulement sous forme d'animation

Mots-clés

Vent Simulation des flux de vent Charge de vent Génération des charges de vent Soufflerie numérique
