Risposta:

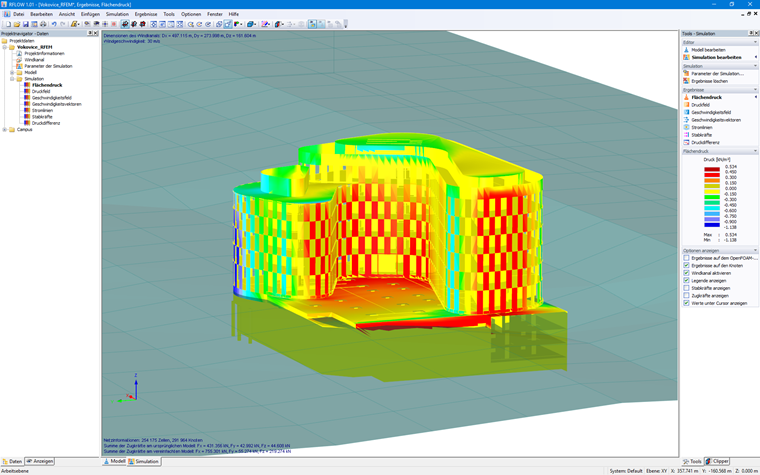

Il nuovo programma stand-alone RWIND Simulation offre le opzioni per la simulazione del vento e per la generazione dei carichi del vento. Le opzioni possono essere utilizzate in modo ottimale insieme al software di analisi strutturale FEA RFEM o al software di analisi di strutture intelaiate RSTAB.Input
L'importazione diretta di modelli da RFEM o RSTAB consente di determinare i parametri rilevanti delle direzioni del vento da analizzare con profili del vento dipendenti dall'altezza sulla base di una norma del vento. Ciò risulta nei casi di carico corrispondenti con parametri definiti a livello globale.
È anche possibile eseguire RWIND Simulation manualmente senza RFEM o RSTAB. Inoltre, è possibile importare i dati dalla grafica vettoriale STL.
L'importazione del terreno e degli edifici dell'ambiente nella simulazione è possibile anche da file STL.

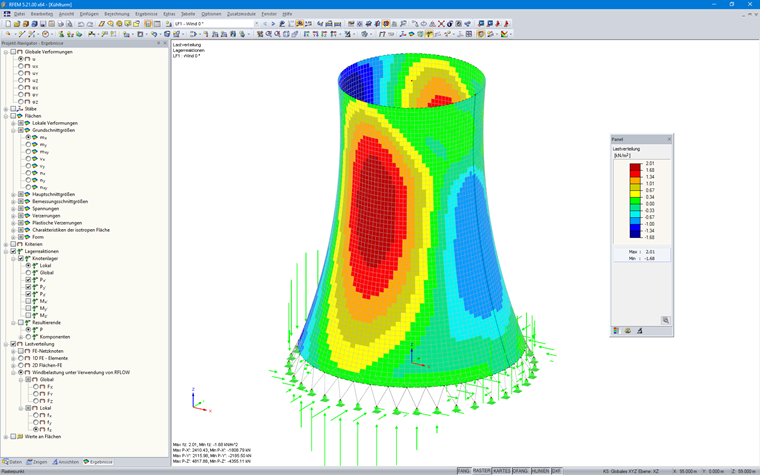

Scambiando i dati tra RFEM o RSTAB e RWIND Simulation , è possibile utilizzare facilmente i risultati dell'analisi del vento come casi di carico nel normale ambiente di lavoro di RFEM o RSTAB.
È anche possibile eseguire RWIND Simulation manualmente senza RFEM o RSTAB. Inoltre, è possibile importare i dati dalla grafica vettoriale STL.
L'importazione del terreno e degli edifici dell'ambiente nella simulazione è possibile anche da file STL.
Scambiando i dati tra RFEM o RSTAB e RWIND Simulation , è possibile utilizzare facilmente i risultati dell'analisi del vento come casi di carico nel normale ambiente di lavoro di RFEM o RSTAB.
Caratteristiche di RWIND Simulation
- Analisi 3D del flusso del vento incomprimibile con i solutori OpenFoam
- Importazione diretta del modello di file RFEM o RSTAB o STL
- Semplici modifiche del modello con la funzione Drag and Drop e l'assistenza della regolazione grafica
- Correzioni automatiche della topologia del modello utilizzando mesh shrink-wrapping
- Opzione per aggiungere oggetti circostanti (edifici, terreno, ...)
- Profili di velocità dipendenti dall'altezza secondo la norma
- Modelli di turbolenza k-epsilon e k-omega
- Generazione automatica delle mesh adattata alla profondità di dettaglio selezionata
- Calcolo parallelo con utilizzo ottimale delle capacità dei computer con processori multicore
- Risultati in pochi minuti per simulazioni a bassa risoluzione (fino a 1 milione di celle)
- Risultati in poche ore per simulazioni con risoluzione medio/alta (1-10 milioni di celle)
- Visualizzazione grafica dei risultati sui piani clipper/slicer (campi scalari e vettoriali)
- Visualizzazione grafica delle linee di flusso e delle animazioni delle linee di flusso
