Jak określić obciążenia wiatrem konstrukcji o dowolnym kształcie?

Odpowiedź

Nowy samodzielny program RWIND Simulation oferuje opcje symulacji wiatru i generowania obciążeń wiatrem. Opcje te można optymalnie wykorzystać w połączeniu z programem RFEM do analizy statyczno-wytrzymałościowej MES lub programem RSTAB do analizy konstrukcji szkieletowych.

Wprowadzanie danych
Bezpośredni import modeli z RFEM lub RSTAB pozwala określić odpowiednie parametry kierunków wiatru, które będą analizowane w profilach wiatru zależnych od wysokości, na podstawie normy wiatrowej. W ten sposób powstają odpowiednie przypadki obciążeń z parametrami zdefiniowanymi globalnie.

Program RWIND Simulation można też uruchomić ręcznie bez programu RFEM lub RSTAB. Ponadto można importować dane z grafiki wektorowej STL.

Import terenu i budynków z otoczenia do symulacji jest również możliwy z plików STL.

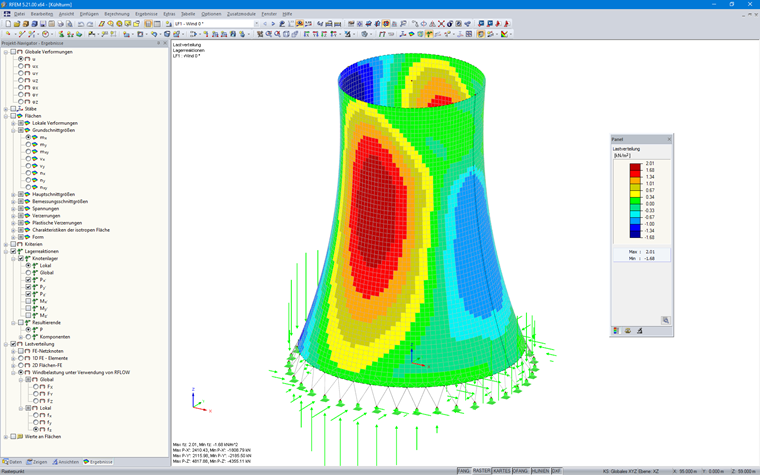

Dzięki wymianie danych pomiędzy RFEM, RSTAB i RWIND Simulation , wyniki analizy wiatru można wykorzystać jako przypadki obciążeń w typowym środowisku roboczym programu RFEM lub RSTAB.

Funkcje RWIND Simulation

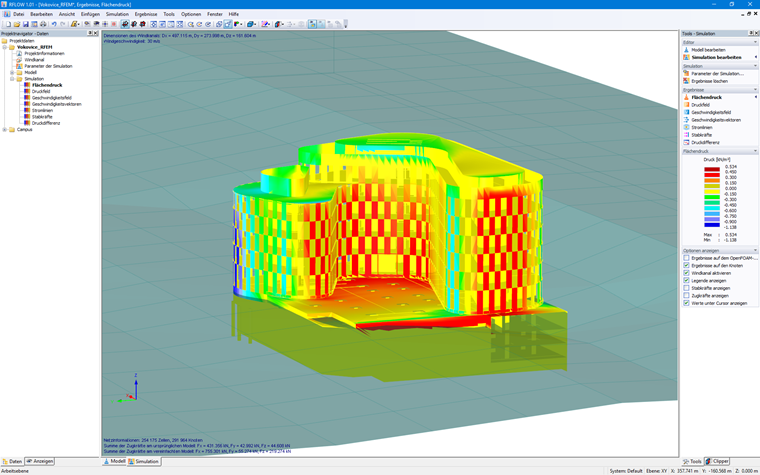

  • 3D nieściśliwej analizy przepływu wiatru z wykorzystaniem rozwiązań OpenFoam
  • Bezpośredni import modeli plików RFEM lub RSTAB lub STL
  • Proste zmiany w modelu dzięki funkcji "przeciągnij i upuść" oraz wspomaganiu dostosowanemu graficznie
  • Automatyczne poprawki topologii modelu w sieciach kurczliwych
  • Możliwość dodawania obiektów ze środowiska (budynki, ukształtowanie terenu, ...)
  • Profile prędkości zależne od wysokości zgodnie z normą
  • Modele turbulencji K-epsilon i K-omega
  • Automatyczne generowanie siatki dostosowane do wybranej głębokości detali
  • Obliczenia równoległe z optymalnym wykorzystaniem pojemności komputerów wielordzeniowych
  • Wyniki w zaledwie kilka minut dla symulacji o niskiej rozdzielczości (do 1 miliona komórek)
  • Wyniki w ciągu kilku godzin dla symulacji o średniej/wysokiej rozdzielczości (1–10 milionów komórek)
  • Graficzne przedstawienie wyników na płaszczyznach Clipper/Slicer (pola skalarne i wektorowe)
  • Graficzne przedstawienie usprawnień i usprawnienie animacji

Słowa kluczowe

Wiatr Symulacja wiatru obciążenie wiatrem Generowanie obciążenia wiatrem Cyfrowy tunel aerodynamiczny
