Вопрос

Как можно при получении уведомления об обнаружении искаженных конечных элементов, определить их точное местоположение? Потому что с первого взгляда эти области не обнаружить.


Ответ:

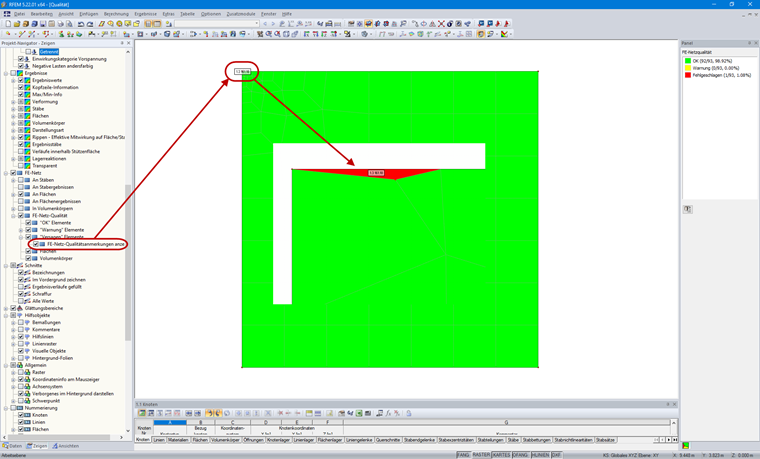

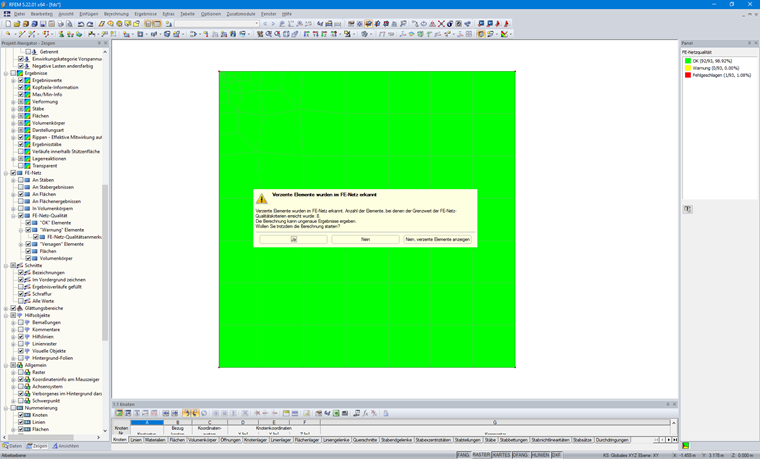

Если искаженные элементы настолько малы, что их невозможно обнаружить (см. Рисунок 01), рекомендуется использовать функцию «Изобразить пояснения по качеству сетки». Для этого достаточно выбрать в навигаторе «Изобразить» возможность «Сетка КЭ → Качество сетки», а там затем активировать функцию пояснения для элементов «Предупреждение» и «Не удалось» (см. Рисунок 02). На основе данных значений, потом можно легко и быстро определить местоположение искаженных элементов. Тем не менее у больших моделей рекомендуется во время поиска искаженных элементов скрыть отображение модели.

Автор

Г-н Рем отвечает за разработку продуктов для деревянных конструкций и оказывает техническую поддержку заказчикам.
