Odpověď:

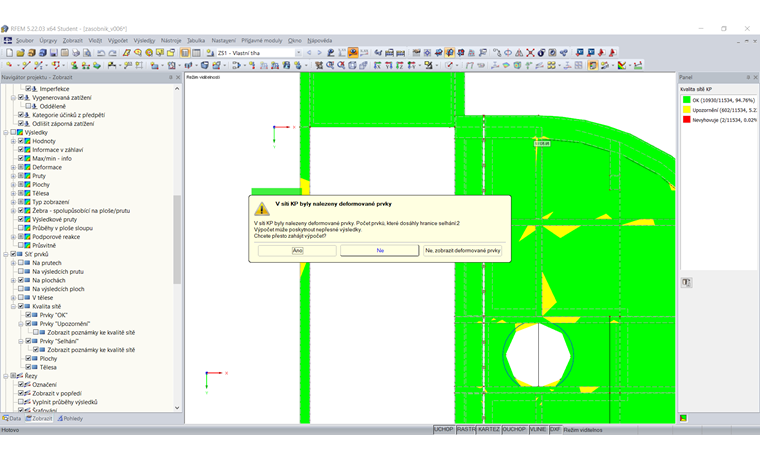

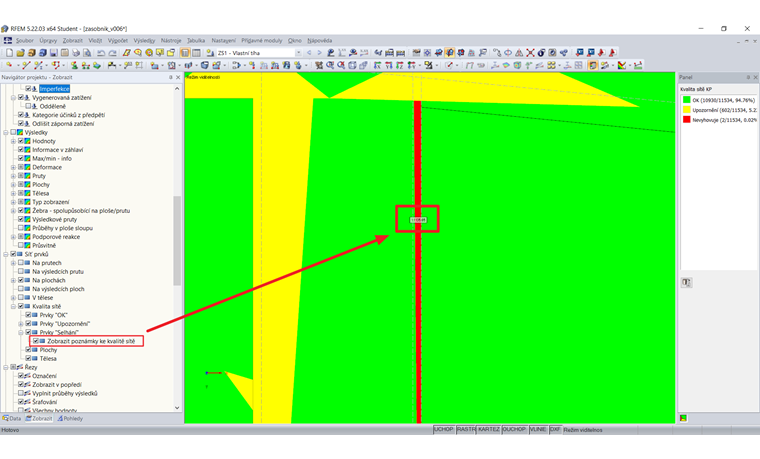

Pokud jsou deformované prvky tak malé, že je nelze rozpoznat (viz Obrázek 01), doporučuje se použít možnost "Zobrazit poznámky ke kvalitě sítě". Tuto volbu najdete v navigátoru Zobrazit → Síť prvků → Kvalita sítě. Tam můžete aktivovat poznámky k prvkům "Upozornění" a "Selhání" (viz Obrázek 02). Na základě hodnot tak můžete okamžitě zjistit, kde se dané místo nachází. U větších modelů může být užitečné během hledání model skrýt.
Dotaz
Jak mohu při upozornění, že byly nalezeny deformované konečné prvky, zjistit jejich přesné místo? Tyto oblasti nelze na první pohled odhalit.
Autor
Ing. Rehm se podílí na vývoji programů pro dřevěné konstrukce a zajišťuje technickou podporu zákazníkům.
