Risposta:

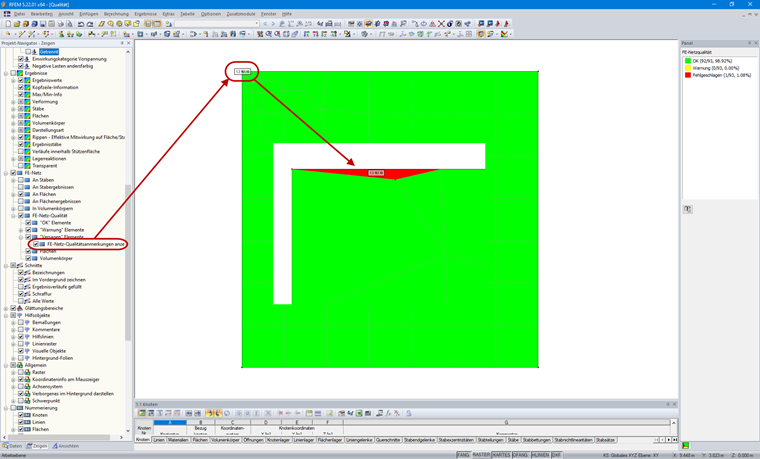

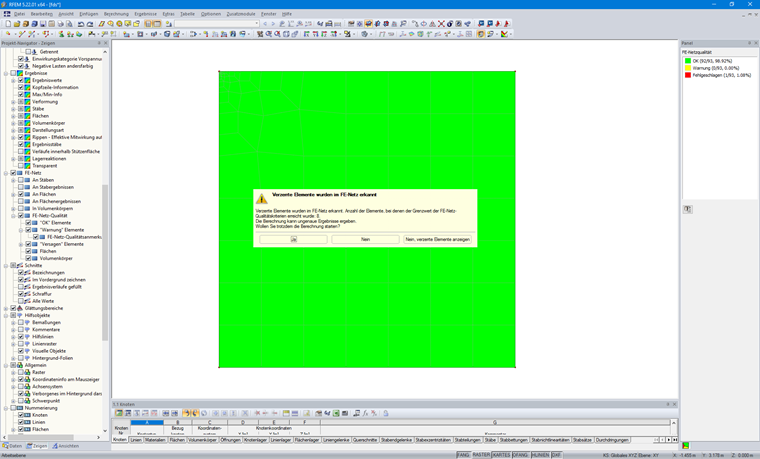

Se gli elementi distorti sono così piccoli da non poter essere rilevati (vedi immagine 01), si consiglia di "Visualizza annotazioni sulla qualità della mesh". È possibile trovare questa opzione nel navigatore Visualizza → Mesh EF → Qualità mesh EF. Lì, è possibile attivare le annotazioni per gli elementi "Avvertimento" e "Guasto" (vedi Figura 02). Pertanto, è possibile riconoscere immediatamente dove si trova la posizione utilizzando i valori. Per i modelli più grandi, può essere utile nascondere il modello durante la ricerca.
Domanda
Come posso definire la posizione esatta nel caso di un messaggio che dice che sono stati trovati elementi EF distorti? Queste aree non possono essere rilevate a prima vista.
Autore
Il signor Rehm è responsabile dello sviluppo di prodotti per strutture in legno e fornisce supporto tecnico ai clienti.
