Antwort:

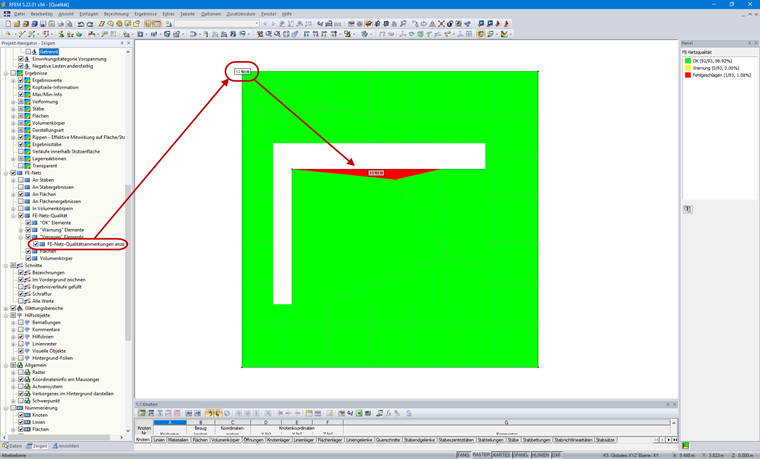

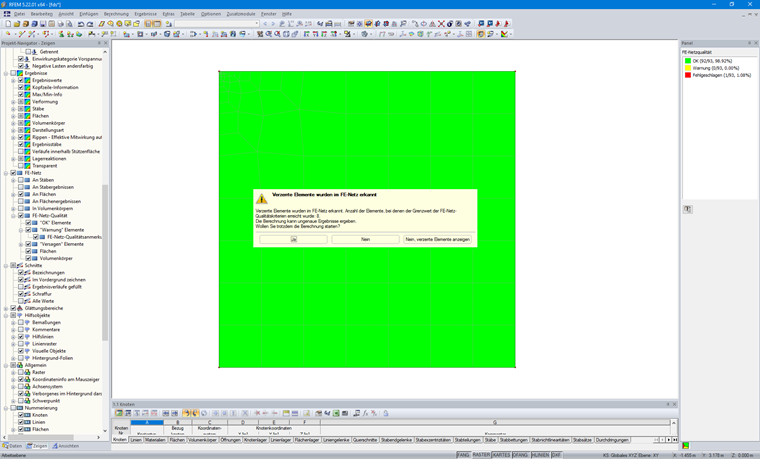

Sind verzerrte Elemente so klein, dass sie nicht zu erkennen sind (siehe Bild 01), so empfiehlt es sich, die "FE-Netz-Qualitätsanmerkungen" anzeigen zu lassen. Diese Option finden Sie im Zeigen-Navigator → FE-Netz → FE-Netzqualität. Dort können Sie für die Elemente "Warnung" und "Versagen" die Anmerkungen aktivieren (siehe Bild 02). So erkennen Sie sofort anhand der Werte, wo sich die Stelle befindet. Bei größeren Modellen kann es hilfreich sein, das Modell während der Suche auszublenden.
Frage
Wie kann ich beim Hinweis, dass verzerrte FE-Elemente gefunden wurden, die genaue Stelle ausfindig machen? Diese Bereiche sind auf den ersten Blick nicht zu entdecken.
Autor
Herr Rehm engagiert sich in der Entwicklung im Bereich Holzbau und im Kundensupport.
