Comment puis-je trouver une position exacte dans le cas d'un message indiquant que des éléments EF déformés ont été trouvés ? Leur emplacement ne peut pas être détecté au premier aperçu.

Q: Comment puis-je trouver une position exacte dans le cas d'un message indiquant que des éléments EF déformés ont été trouvés ? Leur emplacement ne peut pas être détecté au premier aperçu.

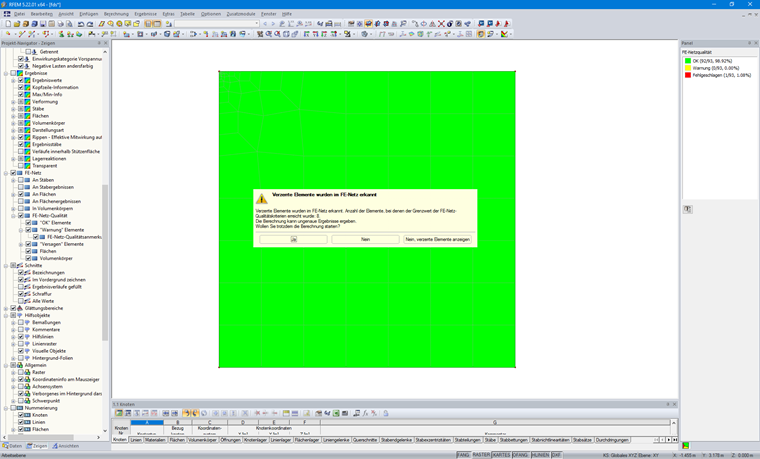

Si les éléments déformés sont trop petits pour être détectés, il est recommandé d'afficher les annotations sur la qualité du maillage (voir la Figure 01). Cette option se trouve dans le navigateur Afficher → Maillage EF → Qualité du maillage. Vous pouvez y activer les annotations « Avertissement » et « Échec » (voir la Figure 02). Les valeurs vous permettent de reconnaître immédiatement l'emplacement concerné. Pour les grands modèles, il peut être utile de masquer le modèle lors de la recherche.

Question

Comment puis-je trouver une position exacte dans le cas d'un message indiquant que des &#233;l&#233;ments EF d&#233;form&#233;s ont &#233;t&#233; trouv&#233;s ? Leur emplacement ne peut pas &#234;tre d&#233;tect&#233; au premier aper&#231;u.

Accepted Answer

Si les &#233;l&#233;ments d&#233;form&#233;s sont trop petits pour &#234;tre d&#233;tect&#233;s, il est recommand&#233; d'afficher les annotations sur la qualit&#233; du maillage (voir la Figure 01). Cette option se trouve dans le navigateur Afficher → Maillage EF → Qualit&#233; du maillage. Vous pouvez y activer les annotations &#171; Avertissement &#187; et &#171; &#201;chec &#187; (voir la Figure 02). Les valeurs vous permettent de reconna&#238;tre imm&#233;diatement l'emplacement concern&#233;. Pour les grands mod&#232;les, il peut &#234;tre utile de masquer le mod&#232;le lors de la recherche.

Éléments EF incorrects dans le modèle

Comment puis-je trouver une position exacte dans le cas d'un message indiquant que des éléments EF déformés ont été trouvés ? Leur emplacement ne peut pas être détecté au premier aperçu.
