Como é que se define a localização exata quando é indicado que foram encontrados elementos de EF distorcidos? Estas áreas não podem ser detetadas à primeira vista.

Question

Como &#233; que se define a localiza&#231;&#227;o exata quando &#233; indicado que foram encontrados elementos de EF distorcidos? Estas &#225;reas n&#227;o podem ser detetadas &#224; primeira vista.

Accepted Answer

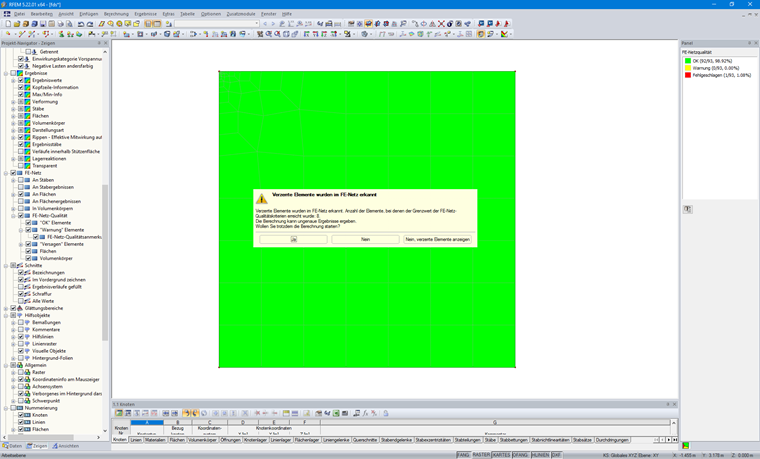

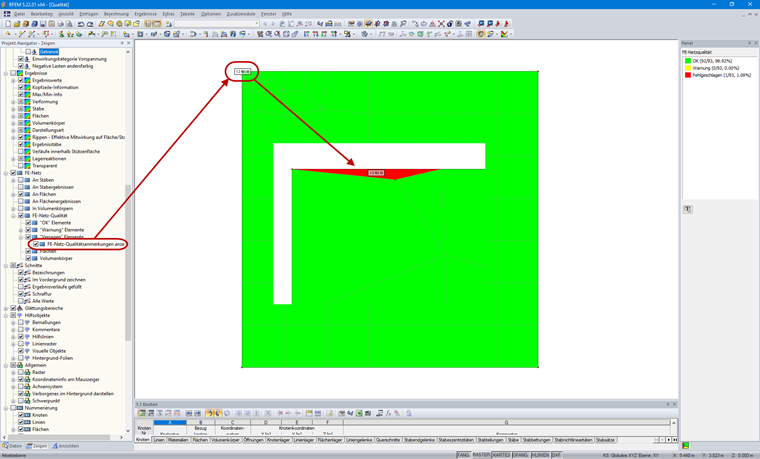

Se os elementos distorcidos forem demasiado pequenos para serem detetados (ver Figura 01), recomenda-se a visualiza&#231;&#227;o das "Anota&#231;&#245;es de qualidade de malha". Pode encontrar esta op&#231;&#227;o no navegador Mostrar → Malha de EF → Qualidade da malha. Poder&#225; a&#237; ativar as anota&#231;&#245;es para os elementos "Aviso" e "Rotura" (ver Figura 02). Deste modo, poder&#225; identificar imediatamente a localiza&#231;&#227;o atrav&#233;s dos valores. Para modelos maiores, pode ser &#250;til ocultar o modelo durante a pesquisa.
