Odpowiedź:

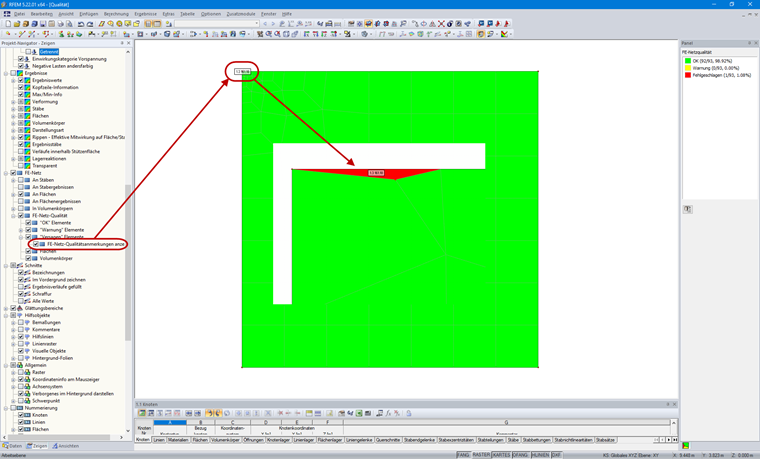

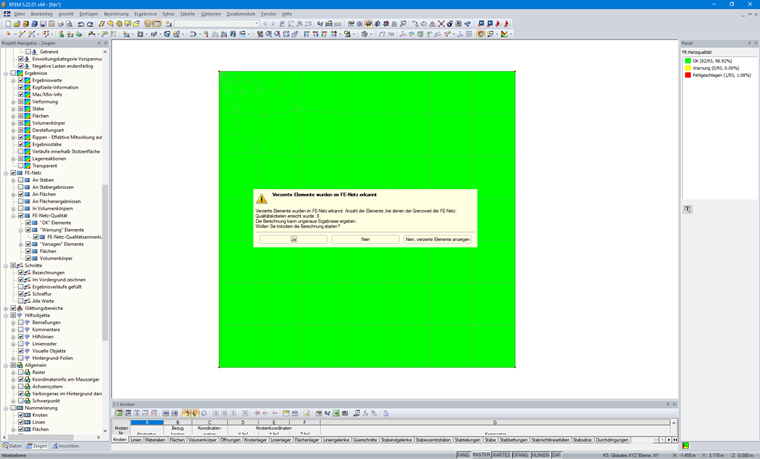

Jeżeli zniekształcone elementy są tak małe, że nie można ich wykryć (patrz rysunek 01), zaleca się wyświetlenie adnotacji dotyczących jakości siatki. Opcja ta znajduje się w nawigatorze Wyświetlić → Siatka ES → Jakość siatki ES. W tym miejscu można aktywować adnotacje dla elementów „Ostrzeżenie” i „Uszkodzenie” (patrz rysunek 02). Dzięki temu można od razu rozpoznać lokalizację, korzystając z wartości. W przypadku większych modeli pomocne może być ukrycie modelu podczas wyszukiwania.
Pytanie
Jak zdefiniować dokładną lokalizację w przypadku komunikatu o znalezieniu zniekształconych elementów ES? Obszary te nie mogą zostać wykryte na pierwszy rzut oka.
Autor
Pan Rehm jest odpowiedzialny za rozwój produktów do konstrukcji drewnianych i zapewnia wsparcie techniczne dla klientów.
