Как смоделировать элемент ребра в программе RFEM 6?

Ответ

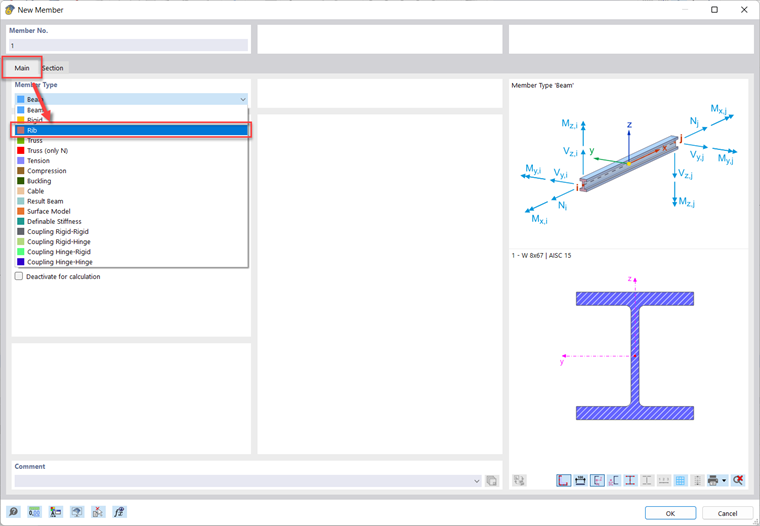

Элемент ребра можно легко смоделировать в RFEM 6, изменив тип стержня с «Балка» на «Ребро» в раскрывающемся списке, показанном на рисунке 01.

Затем, когда сечение и материал приданы во вкладке «Сечение», можно использовать новую вкладку «Ребро» для изменения множества параметров.

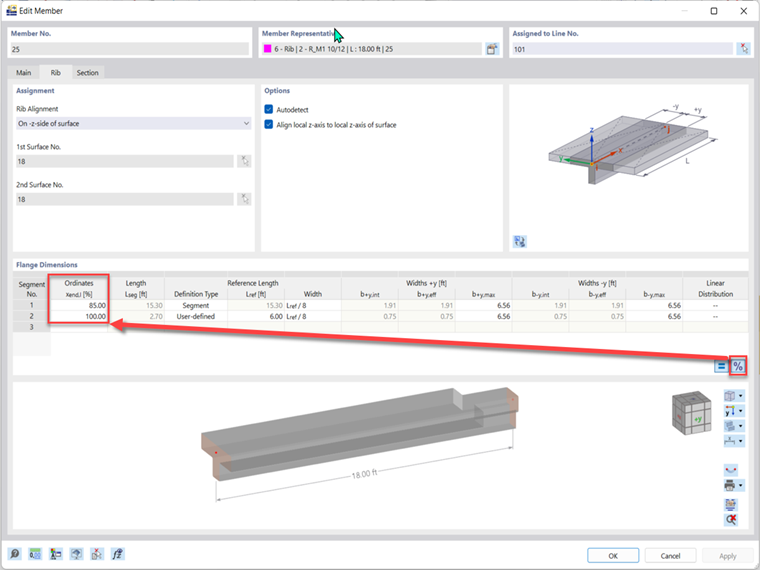

На вкладке «Ребро» можно выбрать выравнивание ребра по одной или двум поверхностям, с которыми оно соединено. Затем можно создать сегменты с использованием процентов (по умолчанию) или длин в столбце «Ординаты». Эти две опции можно поменять местами с помощью кнопки «Переключить относительные/абсолютные ординаты» или «%». Сегменты позволяют разделить элемент и использовать разные параметры для каждого сечения. Эта длина указана в следующем списке параметров.

Первый параметр — это тип задания, где вы можете выбрать, хотите ли вы настроить Сегмент, Стержень или Пользовательский. Пользовательский - позволяет ввести пользовательскую длину для Lref/8. При выборе Стержень, Lref устанавливается равной длине стержня. Сегмент устанавливает Lref равной равной длине сегмента.

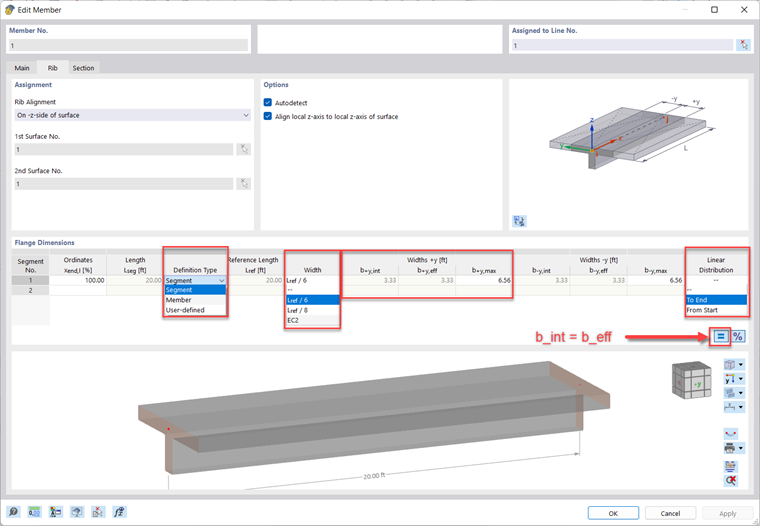

Затем параметры «Ширина» можно либо ввести вручную, либо определить по длине или по EC2. Эти опции можно увидеть на рисунке 02 вместе со следующими параметрами. Вот их определения:

bint: Представляет внутреннюю интегированную ширину поверхности.

beff: Представляет эффективную ширину, используемую в аддоне Расчёт железобетонных конструкций.

bmax: Представляет максимально возможное значение для bint и beff.

Если выбрана кнопка со знаком «=», то значение beff будет установлено равным bint.
