RFEM 6中肋单元的定义
回答
在 RFEM 6 中通过在下拉菜单中将杆件类型从“梁”更改为“肋”，可以轻松地对肋单元进行建模，如图 01 所示。
然后，在截面选项卡中分配截面和材料后，可以使用一个名为“肋”的新选项卡来更改大量参数。

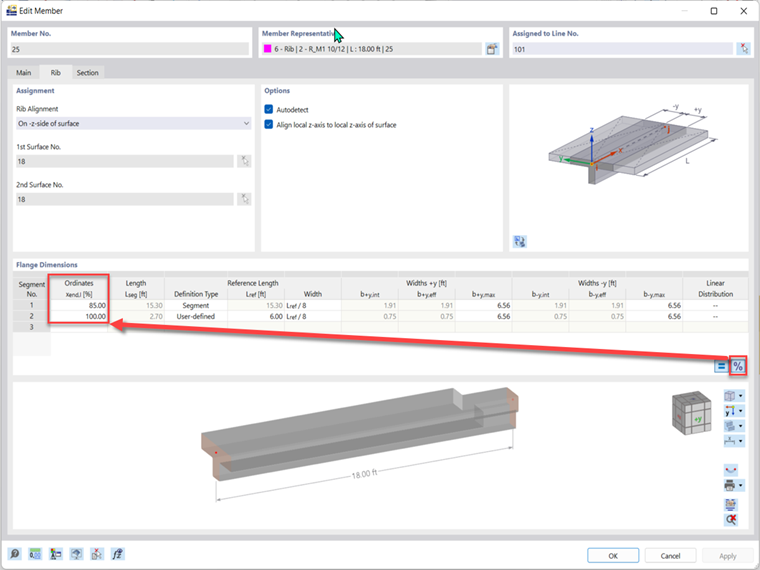

在“肋”选项卡下，可以选择肋的对齐方式以及与肋集成的一个或两个面。 然后，可以在纵坐标列下使用百分比（默认）或长度创建线段。 使用“切换相对/绝对坐标”或“%”按钮可以交换这两个选项。 段允许您划分杆件并为每个截面使用不同的参数。 该长度在下一个参数列表中引用。
第一个参数是定义类型，您可以在其中选择调整管段、杆件还是用户定义。 用户自定义允许您为 Lref/8 输入自定义长度。 选择杆件时，将 Lref设置为杆件的长度。 Segment 设置 Lref为线段的长度。
然后，“宽度”参数可以手动输入，也可以通过参考长度或 EC2 确定。 这些选项以及以下参数如图02所示。 以下是它们的定义：
Bint: 表示面的内部积分宽度。
Beff: 表示在混凝土设计模块中使用的有效宽度。
Bmax: 表示bint和beff的最大可能值。
如果选择了等号 "=" 按钮，则 beff将被设置为等于 bint 。
