Resposta:

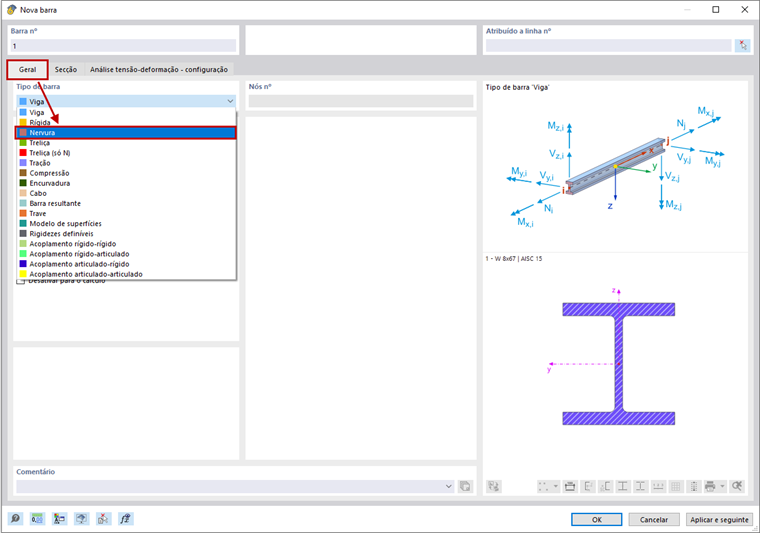

Um elemento de nervura pode ser facilmente modelado no RFEM 6 alterando o Tipo de barra de "Viga" para "Nervura" na lista pendente apresentada na Figura 01.
Depois de atribuir uma secção e um material no separador Secção, pode alterar uma série de parâmetros no novo separador "Nervura".

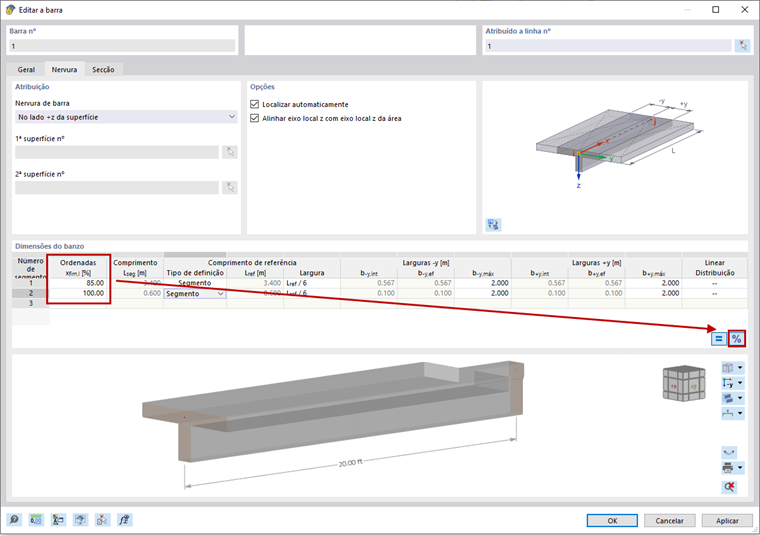

No separador "Nervura", o alinhamento da nervura pode ser escolhido juntamente com uma ou duas superfícies com as quais a nervura está integrada. Em seguida, os segmentos podem ser criados utilizando percentagens (padrão) ou comprimentos na coluna Ordenadas. Estas duas opções podem ser trocadas utilizando o botão "Mudar entre ordenadas relativas/absolutas" ou "%". Os segmentos permitem dividir a barra e utilizar parâmetros diferentes para cada secção. O comprimento é referenciado na lista de parâmetros seguinte.
O primeiro parâmetro é o Tipo de definição onde pode escolher os ajustes Segmento, Barra ou Definido pelo utilizador. Definido pelo utilizador permite-lhe introduzir um comprimento personalizado para Lref/8. A escolha de Barra define Lref para o comprimento da barra. Segmento define Lref para o comprimento do segmento.

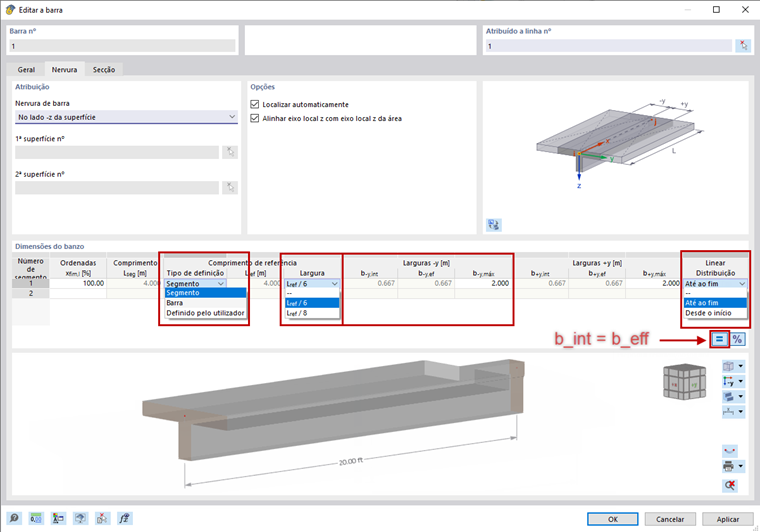

De seguida, os parâmetros de "Largura" podem ser introduzidos manualmente ou determinados em função da referência ao comprimento ou à EC2. Estas opções podem ser vistas na Figura 02 junto com os seguintes parâmetros. Aqui estão as definições:
bint: Representa a largura de integração interna da superfície.
beff: Representa a largura efetiva utilizada no módulo Dimensionamento de betão.
Bmáx: Representa o valor máximo possível para bint e beff.
Se o botão do sinal de igual "=" for selecionado, então beff será definido como bint.
