Definizione di elemento di nervatura in RFEM 6

Come posso modellare un elemento di nervatura in RFEM 6?


Risposta:

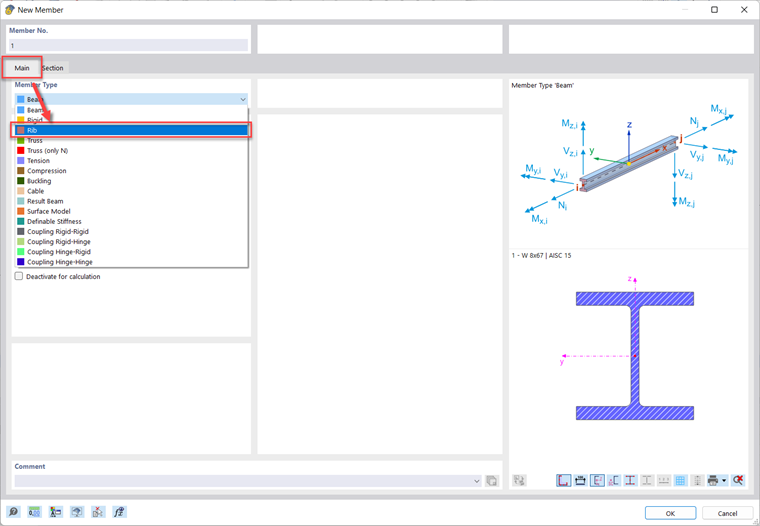

Un elemento di nervatura può essere facilmente modellato in RFEM 6 modificando il tipo di asta da "Trave" a "Nervatura" nell'elenco a discesa mostrato nell'immagine 01.

Quindi, una volta che una sezione e un materiale sono stati assegnati nella scheda Sezione, una nuova scheda chiamata "Nervatura" può essere utilizzata per modificare una moltitudine di parametri.

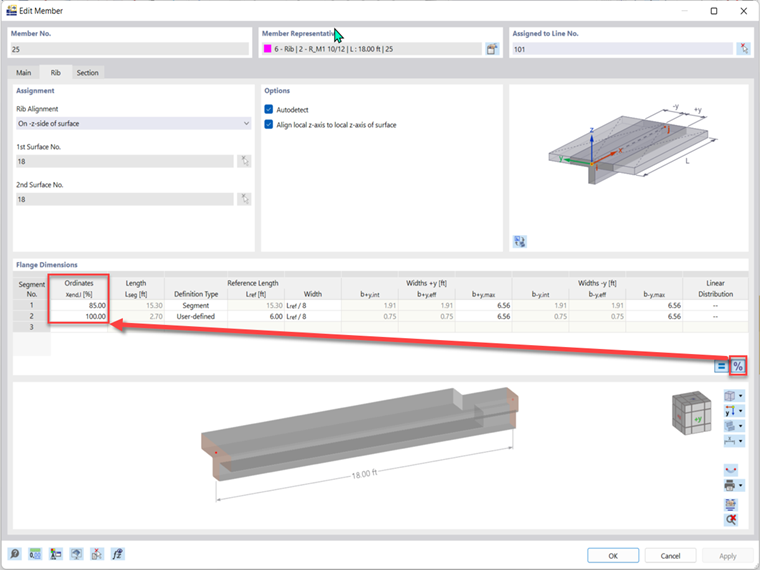

Nella scheda "Nervatura", l'allineamento della nervatura può essere scelto insieme a una o due superfici con cui la nervatura è integrata. Quindi, i segmenti possono essere creati utilizzando la percentuale (predefinita) o le lunghezze nella colonna Ordinate. Queste due opzioni possono essere scambiate utilizzando il pulsante "Cambia ordinate relative/assolute" o "%". I segmenti consentono di dividere l'asta e di utilizzare parametri diversi per ciascuna sezione. Tale lunghezza è referenziata nel prossimo elenco di parametri.

Il primo parametro è il Tipo di definizione in cui è possibile scegliere se si desidera modificare un segmento, un'asta o Definito dall'utente. Definito dall'utente consente di inserire una lunghezza personalizzata per Lref/8. La scelta dell'asta imposta Lref alla lunghezza dell'asta. Il segmento imposta Lref sulla lunghezza del segmento.

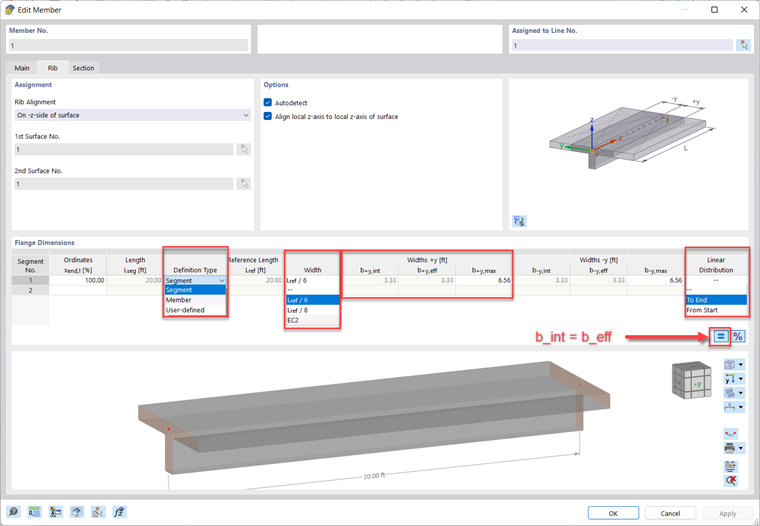

Quindi, i parametri "Larghezza" possono essere inseriti manualmente, oppure possono essere determinati facendo riferimento alla lunghezza o EC2. Queste opzioni possono essere viste nell'immagine 02 insieme ai seguenti parametri. Ecco le loro definizioni:

bint : Rappresenta la larghezza di integrazione interna della superficie.

beff: Rappresenta la larghezza effettiva utilizzata nell'add-on Concrete Design.

bmax: Rappresenta il valore massimo possibile per bint e beff.

Se è selezionato il pulsante "=" con segno di uguale, beff sarà impostato uguale a bint.
