Definicja elementu typu żebro w RFEM 6

Jak modelować element typu żebro w programie RFEM 6?


Odpowiedź:

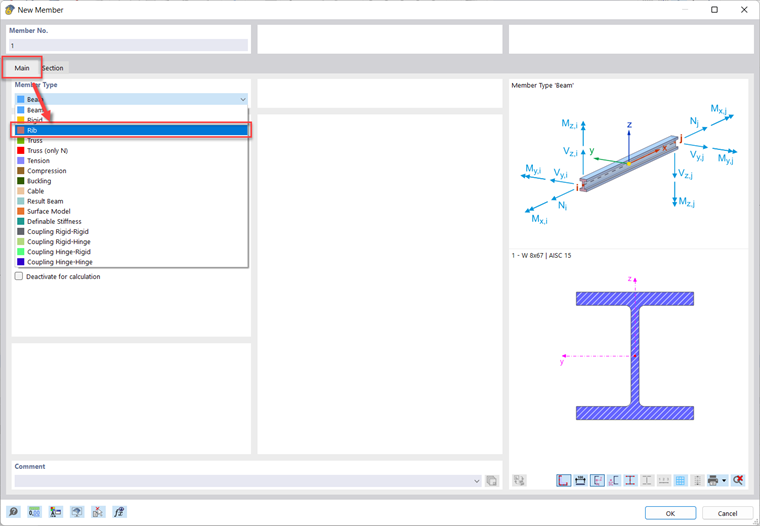

Element żebra można łatwo modelować w programie RFEM 6, zmieniając Typ pręta z "Belka" na "Żebro" w menu rozwijanym pokazanym na rysunku 01.

Następnie, po przypisaniu przekroju i materiału w zakładce Przekrój, można użyć nowej zakładki "Żebro", aby zmienić wiele parametrów.

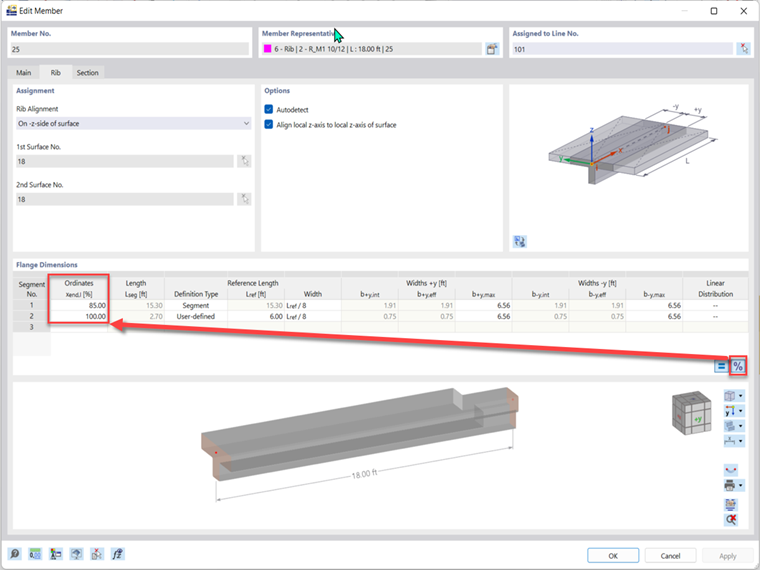

W zakładce „Żebro” można wybrać wyrównanie żebra wraz z jedną lub dwiema powierzchniami, z którymi zintegrowane jest żebro. Następnie można utworzyć segmenty przy użyciu wartości procentowych (domyślnie) lub długości w kolumnie Rzędne. Te dwie opcje można zamienić za pomocą przycisku „Przełącz rzędne względne/absolutne” lub „%”. Segmenty umożliwiają dzielenie pręta i używanie różnych parametrów dla każdego przekroju. Odniesienie do tej długości znajduje się na następnej liście parametrów.

Pierwszym parametrem jest Typ definicji, w którym można wybrać, czy chcesz dostosować segment, pręt czy ma zostać zdefiniowany przez użytkownika. Opcja zdefiniowana przez użytkownika umożliwia wprowadzenie niestandardowej długości dla Lref/8. Wybór zbiorów prętów Lref na długość pręta. Segment ustawia Lref na długość segmentu.

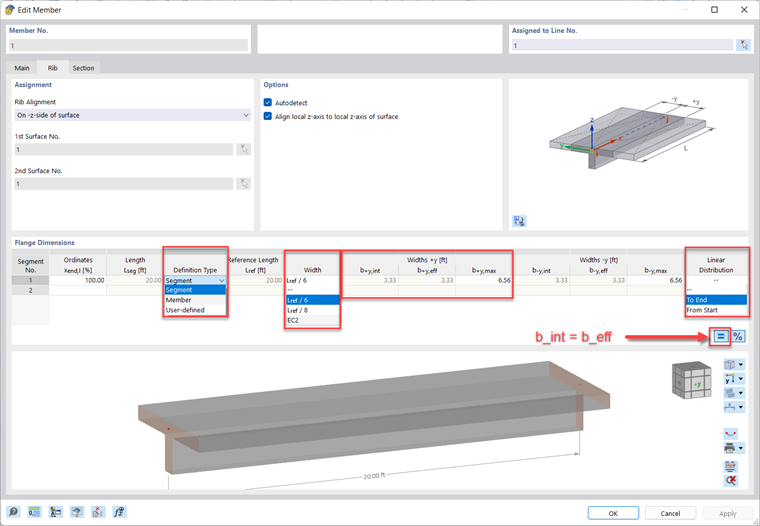

Następnie parametry "Szerokość" można wprowadzić ręcznie lub określić poprzez odniesienie do długości lub EC2. Opcje te można zobaczyć na rysunku 02 wraz z poniższymi parametrami. Oto ich definicje:

bint: Reprezentuje wewnętrzną szerokość całkowania powierzchni.

beff: Reprezentuje szerokość efektywną używaną w rozszerzeniu Projektowanie konstrukcji betonowych.

bmaks.: Reprezentuje maksymalną możliwą wartość dla bint i beff.

Jeżeli zostanie wybrany znak równości "=", to beff zostanie ustawione jako równe bint.
