1) Стандартизованные сечения
Чтобы оптимизировать стандартизованные сечения:
- В таблице "Проектирование стальных конструкций" перейдите на вкладку Сечения.
- В столбце "Использовать другое сечение для проектирования" нажмите "Оптимизировать | Текущая строка | …", чтобы выбрать из предопределенного ряда сечений (Изображение 1).

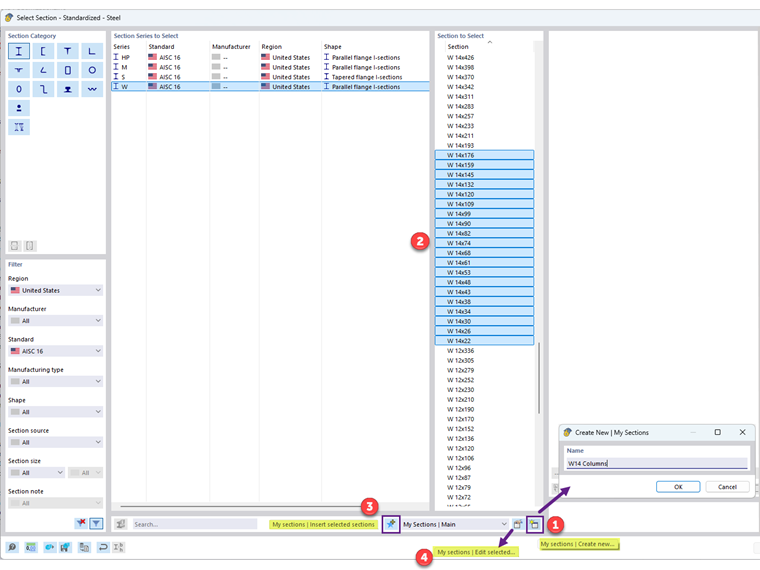

Вы также можете создать собственный ряд сечений (Изображение 2):
1. Выберите "Мои сечения | Создать новое…" 2. Выберите желаемые поперечные сечения 3. Нажмите "Мои сечения | Вставить выбранные сечения" 4. Чтобы редактировать или просмотреть пользовательскую серию, перейдите в "Мои сечения | Редактировать выбранные…"
Ваша пользовательская серия затем появится в выпадающем меню под "Оптимизировать | Мои сечения | …" (Изображение 1).
2) Параметрические сечения
Чтобы оптимизировать параметрические сечения:

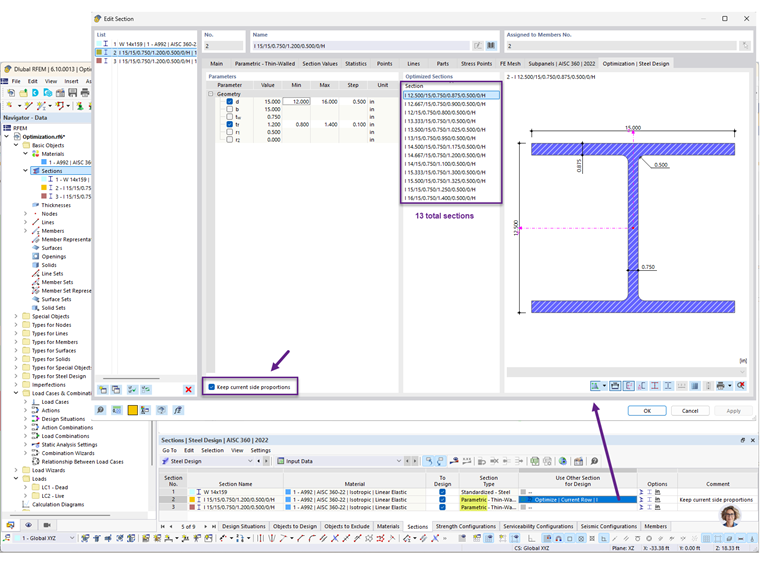

- Выберите "Оптимизировать | Текущая строка | …", чтобы открыть диалог "Редактирование сечения" (Изображение 3).
- Выберите параметры для оптимизации (например, глубина, ширина, толщина).
Опция пропорциональной оптимизации
Включение "Сохранить текущие пропорции сторон" предлагает альтернативные варианты сечений, которые сохраняют исходные пропорции (например, между глубиной и толщиной полки). Это генерирует ограниченный список на основе пропорциональных увеличений, а не только указанных шагов, таких как 0.1 дюйм. Это идеально подходит для быстрой, приблизительной оценки размера.
Чтобы получить более точные, округлённые значения, "деактивируйте" эту опцию. В данном примере количество предложенных сечений увеличивается с 13 до 63.
3) Передача оптимизированных сечений в RFEM

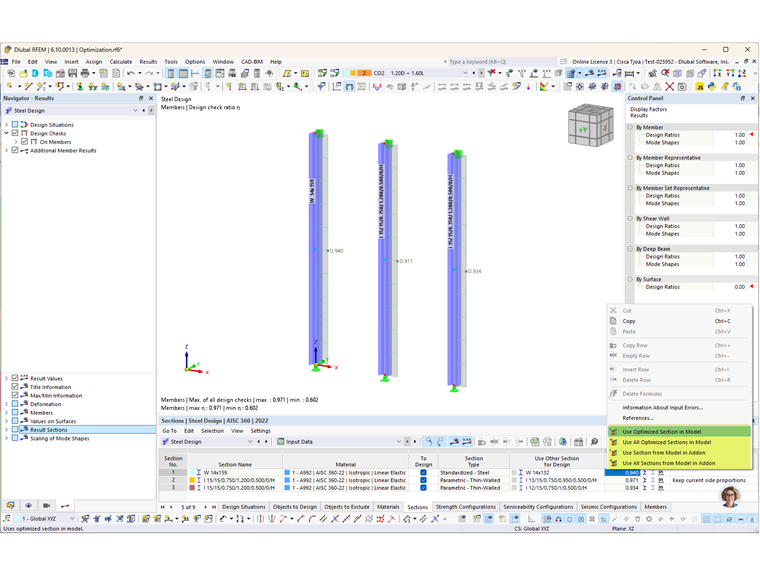

Влияние изменений поперечного сечения на жесткость и внутренние силы в модели RFEM изначально не учитывается. Поэтому, чтобы завершить проектирование, оптимизированные поперечные сечения должны быть переданы в RFEM, и расчет должен быть выполнен снова (Изображение 4).
Примечание: Оптимизация в настоящее время учитывает только "предельное состояние по прочности". Оптимизация на основе "предельного состояния по эксплуатационной пригодности" (например, проверка прогибов) будет поддерживаться в будущем обновлении.
