钢设计模块中的截面优化

1) 标准截面

要优化标准截面：

• 在钢结构设计表格中，转到截面选项卡。
• 在“使用其他截面进行设计”列下，点击“优化 | 当前行 | …”从预定义的截面系列中选择（图1）。

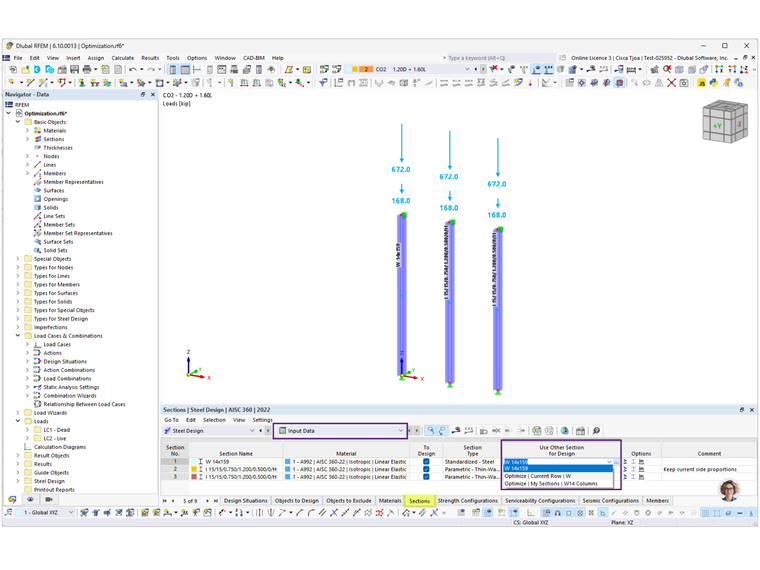

1 钢结构设计表

您也可以创建自己的常用截面系列（图2）：

1. 选择“我的截面 | 创建新截面系列…” 2. 选择所需的截面 3. 点击“我的截面 | 插入选定的截面” 4. 要编辑或查看自定义系列，请转到“我的截面 | 编辑选定的截面系列…”

然后，您的自定义系列将出现在“优化 | 我的截面 | …”下的下拉菜单中（图1）。

2 我收藏的截面

2) 参数化截面

要优化参数化截面：

• 选择“优化 | 当前行 | …”打开“编辑截面”对话框（图3）。
• 选择要优化的参数（例如，深度、宽度、厚度）。

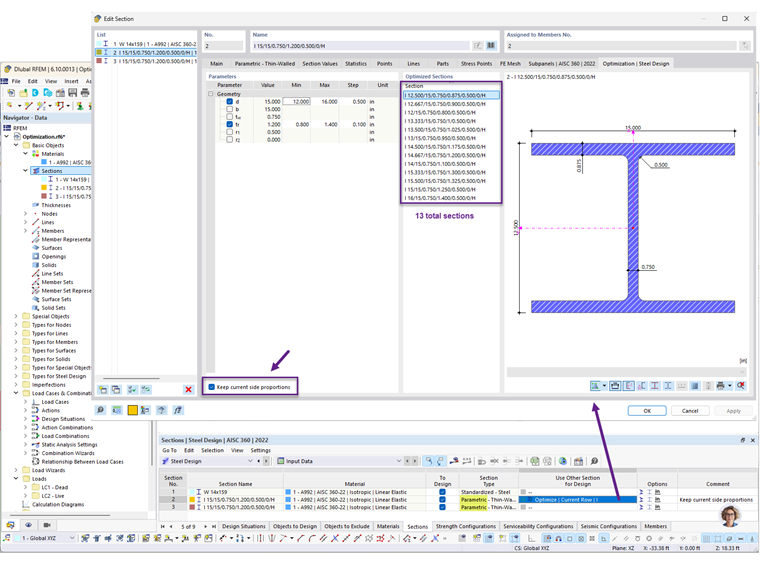

3 优化参数化截面

按比例优化选项

启用“保持当前边长比例”会建议保持原始比例的截面替代方案（例如，在深度和翼缘厚度之间）。这将基于比例增量生成一个有限的列表，而不仅仅是像0.1英寸这样的指定步长。这非常适合快速、近似的尺寸确定。

要获得更精确、取整的值，请“停用”此选项。在给定的示例中，建议的截面数量从13个增加到63个。

3) 将优化后的截面传递到 RFEM

最初并未考虑截面更改对 RFEM 模型中刚度和内力的影响。因此，要完成设计，必须将优化后的截面传递到 RFEM，并重新进行计算（图4）。

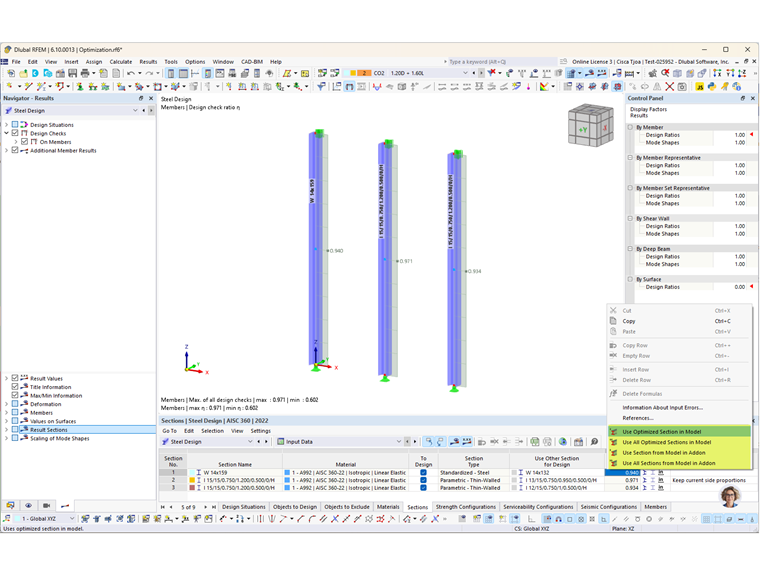

4 将优化后的截面传输到 RFEM
