1) Normalizované průřezy
Pro optimalizaci normalizovaných průřezů:
- V tabulce Navrhování oceli přejděte na kartu Průřezy.

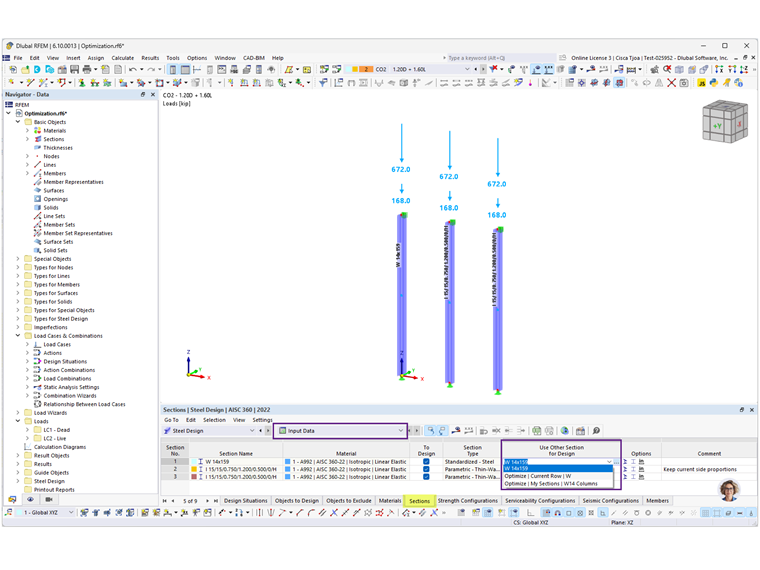

- V kolonce "Použít jiný průřez pro návrh" klikněte na "Optimalizovat | Aktuální řádek | …" pro výběr z předdefinované série průřezů (Obrázek 1).

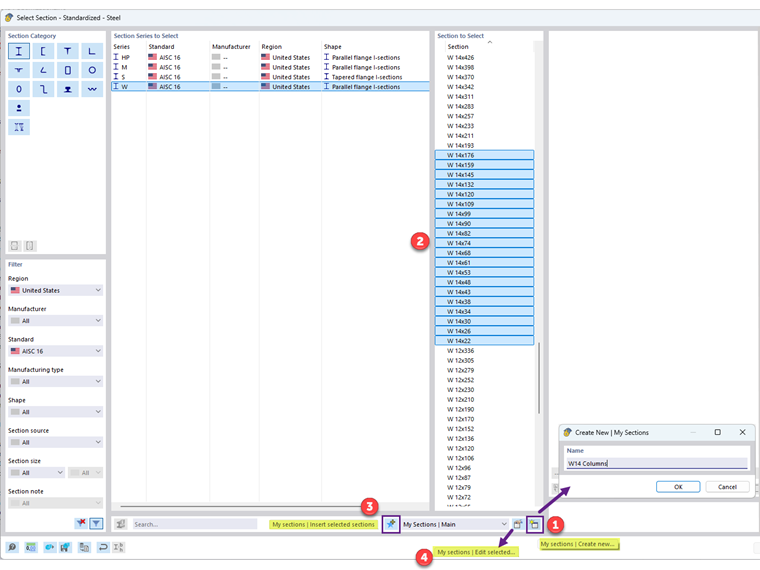

Můžete také vytvořit svou vlastní oblíbenou sérii průřezů (Obrázek 2):
1. Vyberte "Moje průřezy | Vytvořit nové…" 2. Zvolte požadované průřezy 3. Klikněte na "Moje průřezy | Vložit vybrané průřezy" 4. Pro úpravu nebo prohlížení vlastní série přejděte na "Moje průřezy | Upravit vybrané…"
Vaše vlastní série se pak objeví v rozbalovací nabídce pod "Optimalizovat | Moje průřezy | …" (Obrázek 1).
2) Parametrické průřezy
Pro optimalizaci parametrických průřezů:

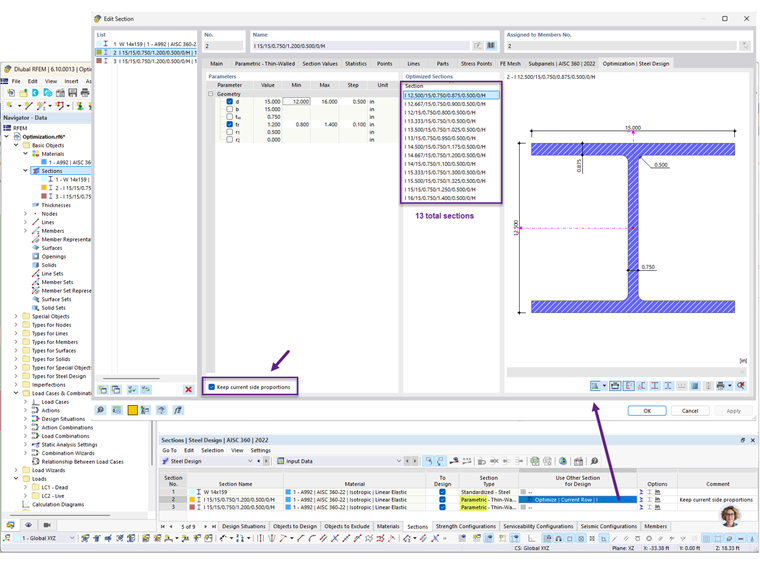

- Vyberte "Optimalizovat | Aktuální řádek | …" pro otevření dialogu "Upravit průřez" (Obrázek 3).
- Vyberte parametry k optimalizaci (například hloubku, šířku, tloušťku).
Možnost proporcionální optimalizace
Zapnutí "Zachovat současné proporce stran" navrhuje alternativy průřezů, které udržují původní proporce (například mezi hloubkou a tloušťkou pásnice). To generuje omezený seznam na základě proporcionálních přírůstků, nejen určených kroků jako 0.1 palce. To je ideální pro rychlé, přibližné dimenzování.
Pro získání přesnějších, zaokrouhlenějších hodnot tuto možnost "deaktivujte". V daném příkladu se počet navržených průřezů zvýší z 13 na 63.
3) Přenesení optimalizovaných průřezů do RFEM

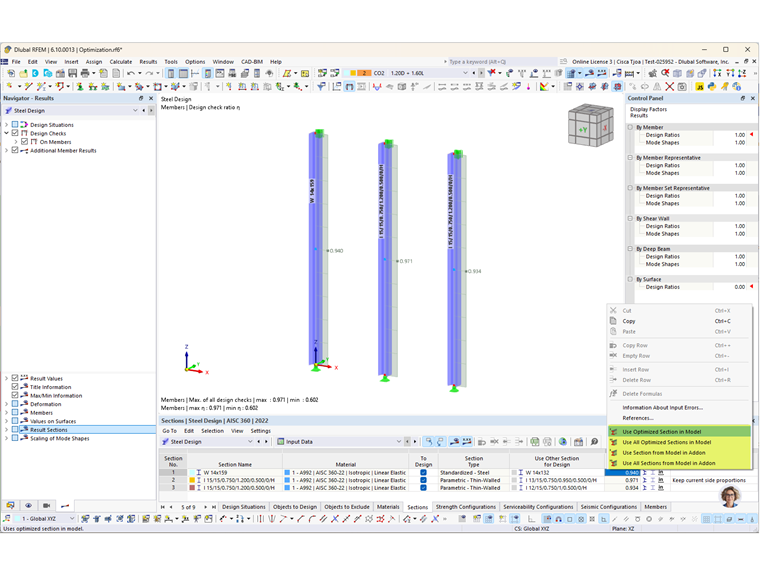

Účinek změn průřezů na tuhost a vnitřní síly v modelu RFEM není původně brán v úvahu. Proto, aby byl návrh dokončen, musí být optimalizované průřezy přeneseny do RFEM a výpočty musí být provedeny znovu (Obrázek 4).
Poznámka: Optimalizace aktuálně zohledňuje pouze "mezní stav únosnosti". Optimalizace na základě "mezního stavu použitelnosti" (například kontroly průhybu) bude podporována v budoucí aktualizaci.
