1) Znormalizowane przekroje
Aby zoptymalizować znormalizowane przekroje:
- W tabeli projektowania stali przejdź do zakładki Przekroje.

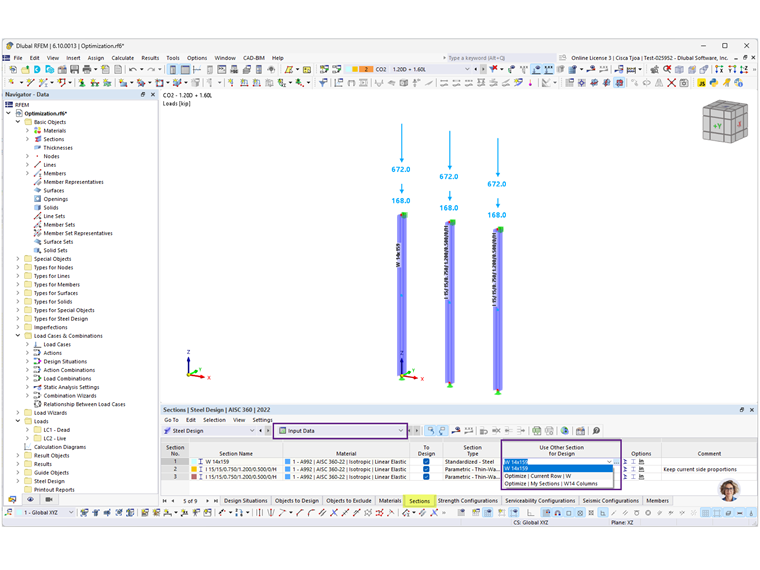

- W kolumnie "Użyj innego przekroju do projektowania" kliknij "Optymalizuj | Bieżący wiersz | …", aby wybrać z serii zdefiniowanych przekrojów (Obraz 1).
Możesz także stworzyć własną ulubioną serię przekrojów (Obraz 2):
1. Wybierz "Moje Przekroje | Utwórz nowe…" 2. Wybierz żądane przekroje 3. Kliknij "Moje Przekroje | Wstaw wybrane przekroje" 4. Aby edytować lub wyświetlić niestandardową serię, przejdź do "Moje Przekroje | Edytuj wybrane…"
Twoja niestandardowa seria pojawi się następnie w menu rozwijanym pod "Optymalizuj | Moje Przekroje | …" (Obraz 1).
2) Przekroje parametryczne
Aby zoptymalizować przekroje parametryczne:

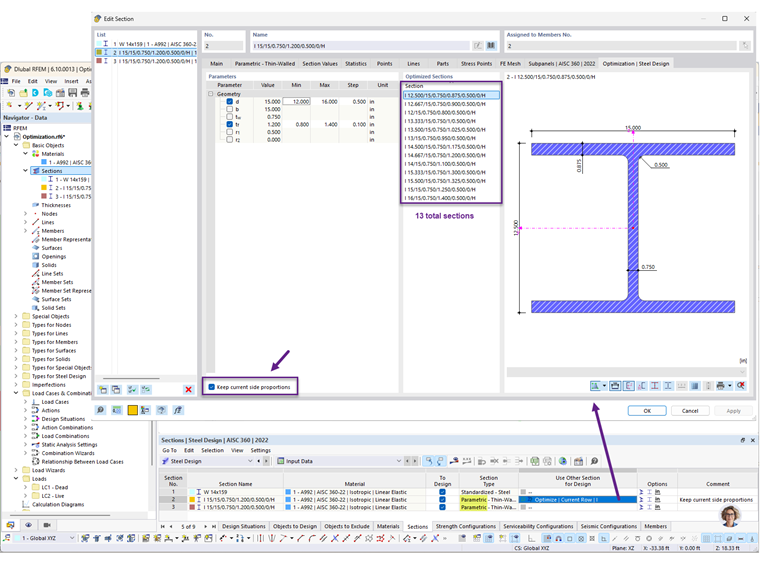

- Wybierz "Optymalizuj | Bieżący wiersz | …", aby otworzyć okno dialogowe "Edytuj przekrój" (Obraz 3).
- Wybierz parametry do optymalizacji (np. głębokość, szerokość, grubość).
Opcja optymalizacji proporcjonalnej
Włączenie "Zachowaj bieżące proporcje boczne" sugeruje alternatywy przekrojów, które zachowują oryginalne proporcje (np. między głębokością a grubością kołnierza). Generuje to ograniczoną listę na podstawie proporcjonalnych przyrostów, a nie tylko określonych kroków, takich jak 0.1 cala. Jest to idealne do szybkiego, przybliżonego rozmiaru.
Aby uzyskać bardziej precyzyjne, zaokrąglone wartości, "dezaktywuj" tę opcję. W podanym przykładzie liczba sugerowanych przekrojów zwiększa się z 13 do 63.
3) Przeniesienie zoptymalizowanych przekrojów do RFEM

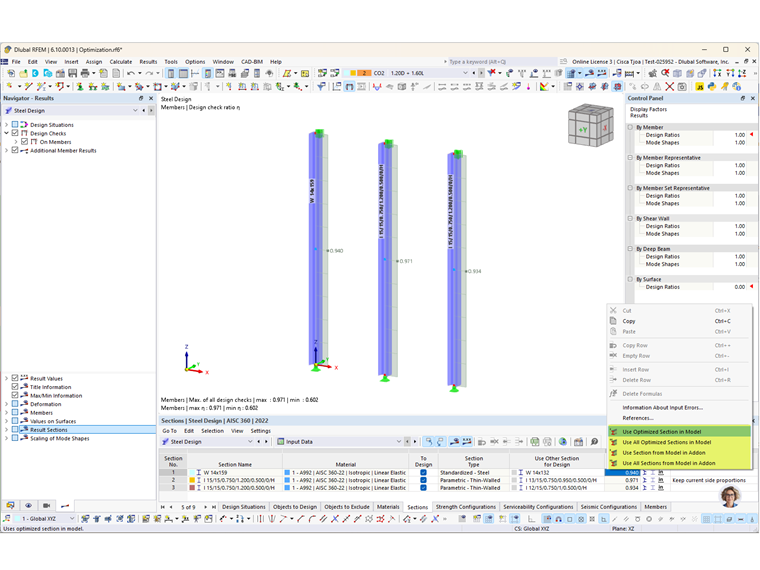

Wpływ zmian przekrojów na sztywność i siły wewnętrzne w modelu RFEM nie jest początkowo brany pod uwagę. Dlatego w celu zakończenia projektowania, zoptymalizowane przekroje muszą zostać przeniesione do RFEM, a obliczenia muszą być wykonane ponownie (Obraz 4).
Uwaga: Optymalizacja obecnie uwzględnia wyłącznie "stan graniczny nośności". Optymalizacja oparta na "stanie granicznej użytkowalności" (np. sprawdzanie ugięć) będzie wspierana w przyszłej aktualizacji.
