Querschnittsoptimierung im Add-On Stahlbemessung

1) Genormte Querschnitte

Um genormte Querschnitte zu optimieren:

• Gehen Sie in der Tabelle 'Stahlbemessung' zum Reiter Querschnitte.
• Klicken Sie unter der Spalte "Anderen Querschnitt für Bemessung verwenden" auf "Optimieren | Aktuelle Reihe | …", um aus einer vordefinierten Querschnittsreihe auszuwählen (Bild 1).

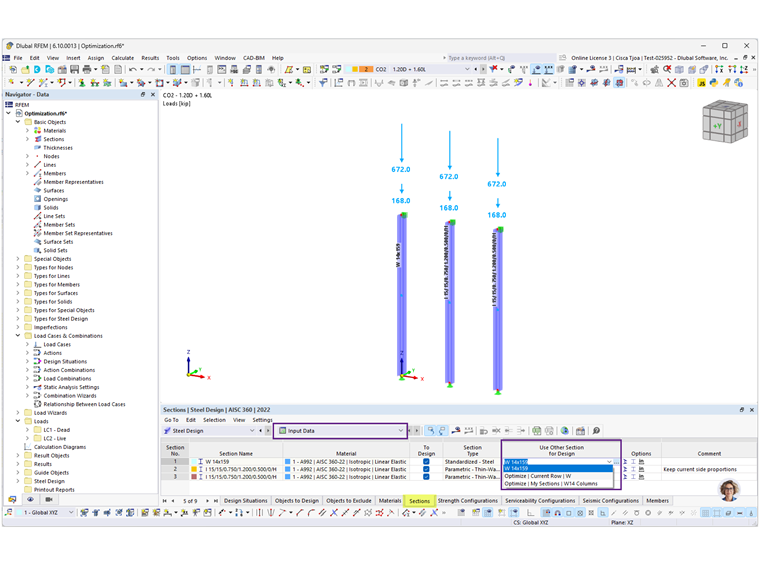

1 Stahlbemessungstabelle

Sie können auch Ihre eigene bevorzugte Querschnittsreihe erstellen (Bild 2):

1. Wählen Sie "Meine Querschnitte | Neu erzeugen…"
2. Wählen Sie die gewünschten Querschnitte aus
3. Klicken Sie auf "Meine Querschnitte | Ausgewählte Querschnitte einfügen"
4. Um die benutzerdefinierte Reihe zu bearbeiten oder anzusehen, gehen Sie zu "Meine Querschnitte | Ausgewählte bearbeiten…"

Ihre benutzerdefinierte Reihe erscheint dann im Dropdown-Menü unter "Optimieren | Meine Querschnitte | …" (Bild 1).

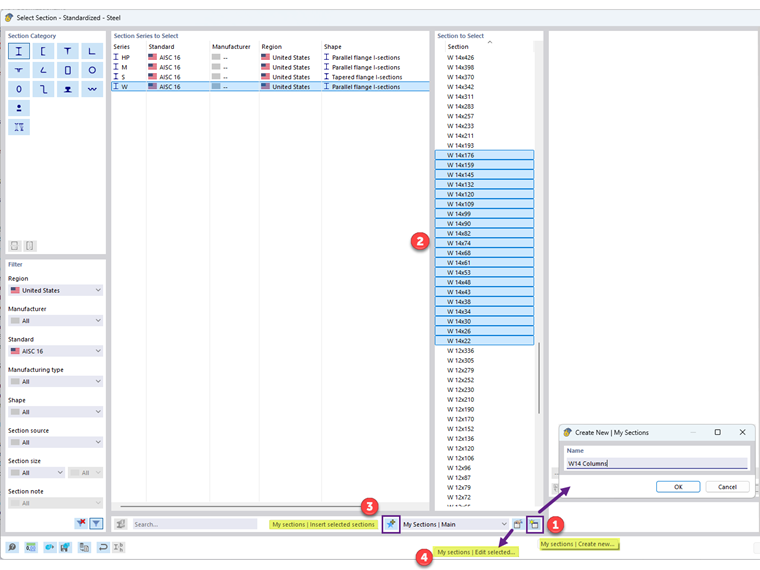

2 Meine beliebten Querschnitte

2) Parametrische Querschnitte

Um parametrische Querschnitte zu optimieren:

• Wählen Sie "Optimieren | Aktuelle Reihe | …", um den Dialog "Querschnitt bearbeiten" zu öffnen (Bild 3).
• Wählen Sie die zu optimierenden Parameter (z.B. Höhe, Breite, Dicke).

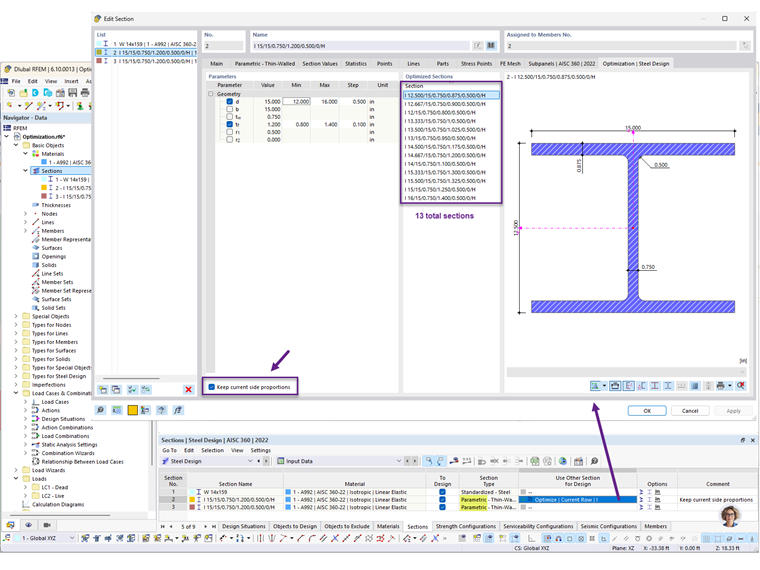

3 Optimieren des parametrischen Querschnitts

Option zur proportionalen Optimierung

Die Aktivierung von "Seitenverhältnisse beibehalten" schlägt Querschnittsalternativen vor, die die ursprünglichen Verhältnisse beibehalten (z.B. zwischen Höhe und Flanschdicke). Dies erzeugt eine begrenzte Liste basierend auf proportionalen Inkrementen, nicht nur den angegebenen Schritten wie 0,1 Zoll. Dies ist ideal für schnelle, ungefähre Dimensionierungen.

Um genauere, abgerundete Werte zu erhalten, "deaktivieren" Sie diese Option. Im gegebenen Beispiel erhöht sich die Anzahl der vorgeschlagenen Querschnitte von 13 auf 63.

3) Übertragung optimierter Querschnitte nach RFEM

Die Auswirkungen von Querschnittsänderungen auf Steifigkeit und Schnittgrößen im RFEM-Modell werden zunächst nicht berücksichtigt. Daher müssen zum Abschließen der Bemessung die optimierten Querschnitte nach RFEM übertragen werden und die Berechnung muss erneut durchgeführt werden (Bild 4).

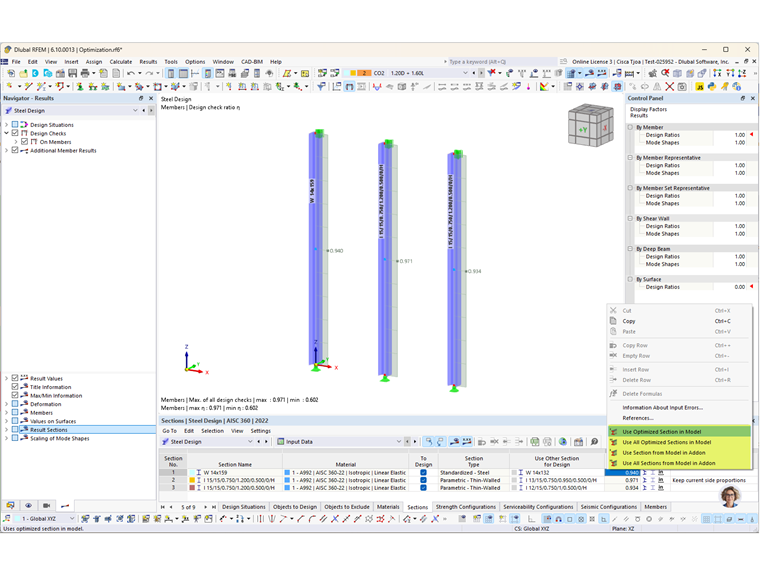

4 Übertragen von optimierten Querschnitten nach RFEM

Hinweis:
Die Optimierung berücksichtigt derzeit nur den "Grenzzustand Festigkeit". Eine Optimierung basierend auf dem "Grenzzustand der Gebrauchstauglichkeit" (z.B. Verformungsnachweise) wird in einem zukünftigen Update unterstützt werden.
