1) Sezioni standardizzate
Per ottimizzare sezioni standardizzate:
- Nella tabella Steel Design, vai alla scheda Sections.

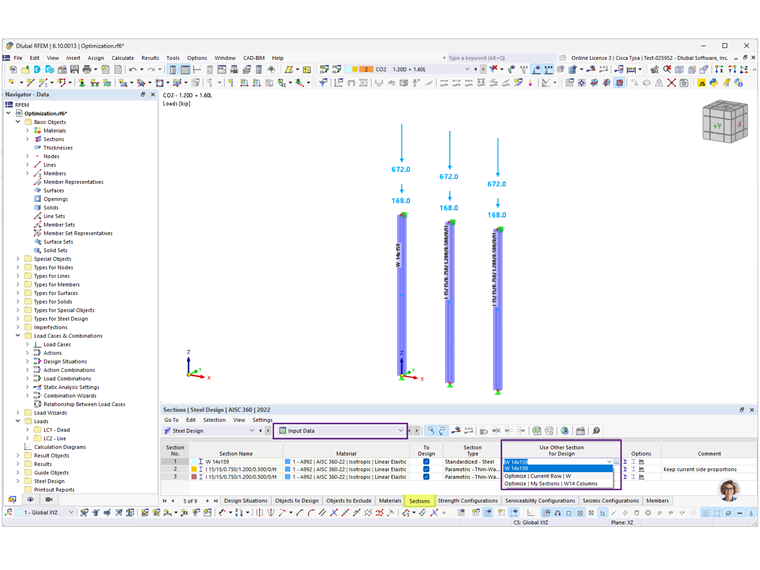

- Sotto la colonna "Use Other Section for Design", clicca su "Optimize | Current Row | …" per scegliere da una serie di sezioni predefinite (Immagine 1).

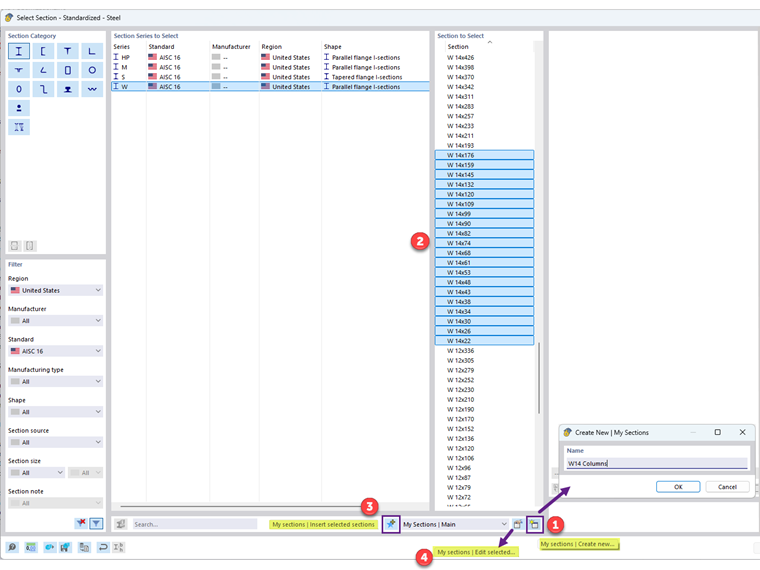

Puoi anche creare la tua serie preferita di sezioni (Immagine 2):
1. Seleziona "My Sections | Create New…" 2. Scegli le sezioni trasversali desiderate 3. Clicca su "My Sections | Insert Selected Sections" 4. Per modificare o visualizzare la serie personalizzata, vai su "My Sections | Edit Selected…"
La tua serie personalizzata apparirà quindi nel menu a tendina sotto "Optimize | My Sections | …" (Immagine 1).
2) Sezioni parametriche
Per ottimizzare sezioni parametriche:

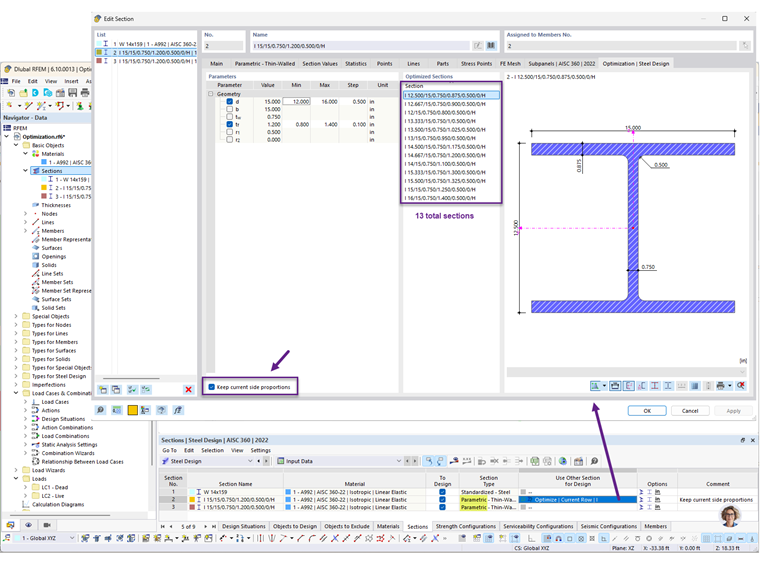

- Seleziona "Optimize | Current Row | …" per aprire la finestra di dialogo "Edit Section" (Immagine 3).
- Seleziona i parametri da ottimizzare (ad esempio, profondità, larghezza, spessore).
Opzione di ottimizzazione proporzionale
Attivare "Keep current side proportions" suggerisce alternative di sezione che mantengono le proporzioni originali (ad esempio, tra profondità e spessore dell’ala). Questo genera un elenco limitato basato su incrementi proporzionali, non solo i passaggi specificati come 0.1 in. Questo è ideale per una rapida dimensione approssimativa.
Per ottenere valori più precisi e arrotondati, "disattiva" questa opzione. Nell'esempio dato, il numero di sezioni suggerite aumenta da 13 a 63.
3) Trasferire sezioni ottimizzate a RFEM

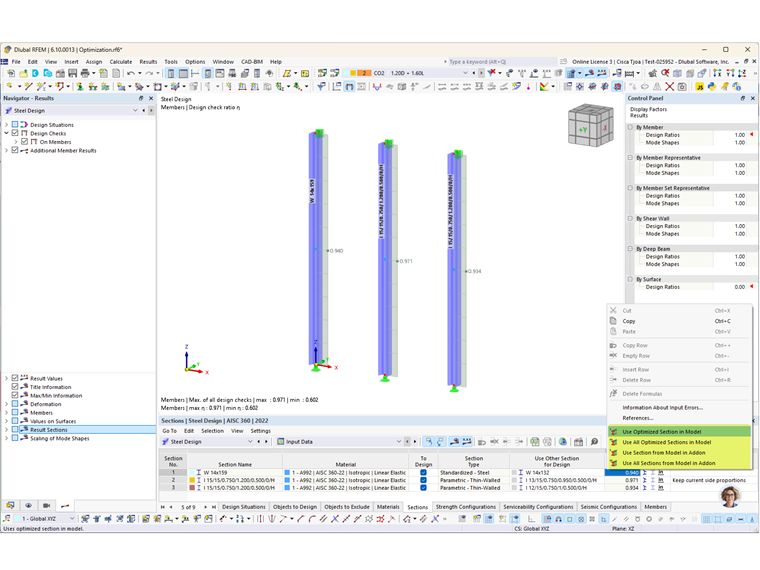

L'effetto delle modifiche della sezione trasversale su rigidezza e forze interne nel modello RFEM non è inizialmente considerato. Pertanto, per completare il progetto, le sezioni trasversali ottimizzate devono essere trasferite a RFEM e il calcolo deve essere eseguito nuovamente (Immagine 4).
Nota: Attualmente l'ottimizzazione considera solo lo "stato limite di resistenza". L'ottimizzazione basata sullo "stato limite di servizio" (ad esempio, verifiche di deflessione) sarà supportata in un futuro aggiornamento.
