Optimización de secciones en complemento Cálculo de acero

1) Secciones Estandarizadas

Para optimizar secciones estandarizadas:

• En la tabla de Diseño de Acero, vaya a la pestaña Secciones.
• Bajo la columna "Usar Otra Sección para el Diseño", haga clic en "Optimizar | Fila Actual | …" para elegir de una serie de secciones predefinida (Imagen 1).

1 Tabla de cálculo de acero

También puede crear su propia serie de secciones favoritas (Imagen 2):

1. Seleccione "Mis Secciones | Crear Nuevo…" 2. Elija las secciones transversales deseadas 3. Haga clic en "Mis Secciones | Insertar Secciones Seleccionadas" 4. Para editar o ver la serie personalizada, vaya a "Mis Secciones | Editar Seleccionado…"

Su serie personalizada aparecerá en el menú desplegable bajo "Optimizar | Mis Secciones | …" (Imagen 1).

2 Mis secciones favoritas

2) Secciones Paramétricas

Para optimizar secciones paramétricas:

• Seleccione "Optimizar | Fila Actual | …" para abrir el diálogo "Editar Sección" (Imagen 3).
• Seleccione los parámetros a optimizar (por ejemplo, profundidad, ancho, grosor).

3 Optimizar sección paramétrica

Opción de Optimización Proporcional

Activar "Mantener proporciones actuales de los lados" sugiere alternativas de sección que mantienen las proporciones originales (por ejemplo, entre profundidad y grosor del ala). Esto genera una lista limitada basada en incrementos proporcionales, no solo en los pasos especificados como 0.1 pulg. Esto es ideal para un dimensionamiento rápido y aproximado.

Para obtener valores más precisos y redondeados, "desactive" esta opción. En el ejemplo dado, el número de secciones sugeridas aumenta de 13 a 63.

3) Transferir Secciones Optimizadas a RFEM

El efecto de los cambios de sección transversal en la rigidez y las fuerzas internas en el modelo RFEM no se tiene en cuenta inicialmente. Por lo tanto, para completar el diseño, las secciones transversales optimizadas deben transferirse a RFEM y el cálculo debe realizarse nuevamente (Imagen 4).

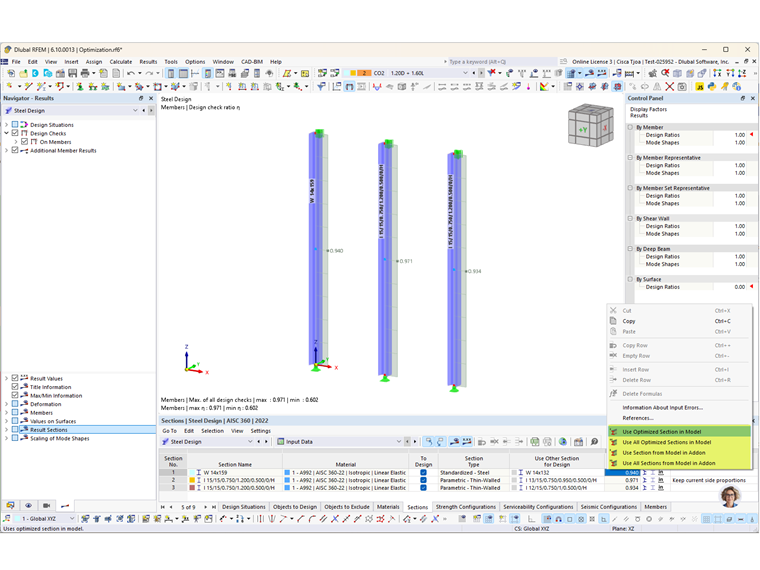

4 Transferir secciones optimizadas a RFEM

Nota: Actualmente, la optimización considera solo el "estado límite de resistencia". La optimización basada en el "estado límite de servicio" (por ejemplo, verificaciones de deflexión) será compatible en una futura actualización.
