Ответ:
Особенность деревянно-бетонного композитного перекрытия заключается в том, что бетон через связующие элементы (например, винты или шпонки) упруго соединен с деревом. Эта упругость должна быть учтена в общей системе, чтобы правильно отобразить жесткость и распределение напряжений. Для этого в RFEM доступны различные возможности соединения:
- Контактный объем: С помощью контактного объема, который определяется между бетонными и деревянными поверхностями, вы можете соответствующим образом учесть упругость. Это преимущество заключается в том, что вы можете непосредственно оценивать сдвиговые силы или напряжения для расчета связующих элементов. Дополнительная информация о контактном объеме доступна здесь:
- Контакт поверхности: Также с помощью контактирования поверхностей можно упруго соединить поверхности аналогично контактному объему. Преимущество контактирования поверхностей заключается в простоте определения контактного условия. Дополнительная информация о контакте поверхности доступна здесь:
- Область освобождения: При использовании области освобождения вы моделируете поверхности не геометрически разделенными, как в других двух вариантах, а на одной и той же плоскости. За счет эксцентриситета поверхности жесткости корректно отображаются. При использовании области освобождения у вас есть возможность определить различные жесткости в направлениях x и y. Дополнительная информация об области освобождения доступна здесь:

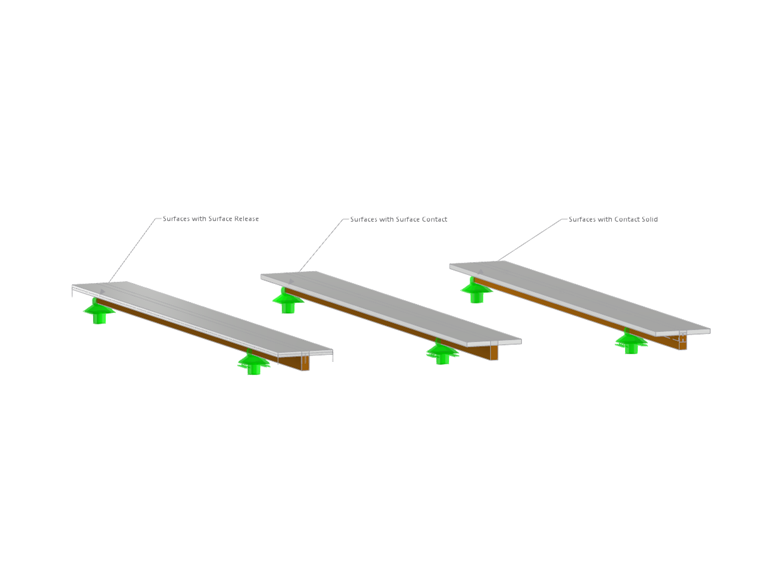

Вы можете скачать пример модели со всеми вариантами, если нажмете на изображение внизу.
