Контакт поверхностей описывает соединение между параллельными поверхностями. С помощью этого соединения поверхностей вы можете управлять передачей сил, не создавая – как в RFEM 5 – контактное тело. Это позволяет соединять поверхности, контакт которых действует, например, только при сжимающих силах.

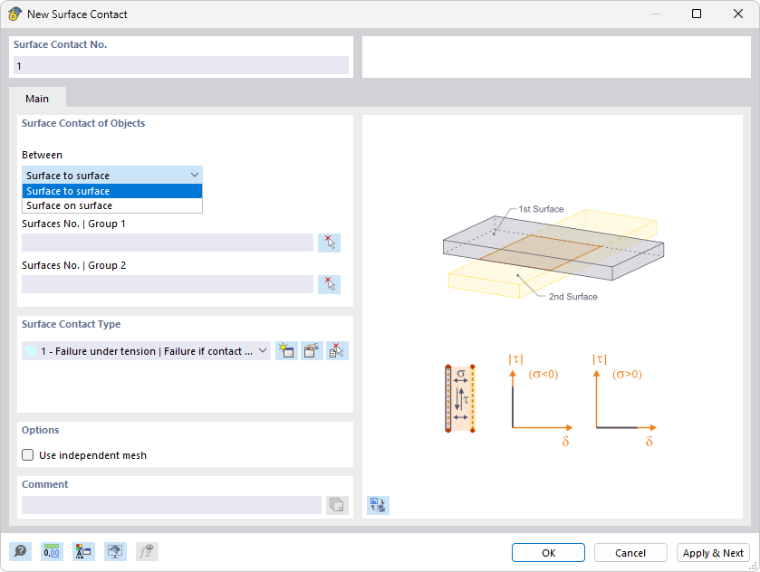

Контакт поверхностей объектов
В списке 'Между' выберите, какая геометрическая связь существует между поверхностями:
- Поверхность к поверхности: Обе параллельные группы поверхностей находятся на некотором расстоянии друг от друга.
- Поверхность на поверхности: Группы поверхностей лежат непосредственно друг на друге без расстояния (то есть в одной плоскости).
Укажите номера поверхностей, между которыми существует контакт. В качестве 'Группы 1' задайте одну из поверхностей, а в качестве 'Группы 2' – параллельную ей поверхность. С помощью кнопки
вы можете выбрать поверхности графически. Каждая группа может также состоять из нескольких поверхностей.
В настоящее время контакт поверхностей возможен только для плоских поверхностей.
Тип контакта между поверхностями
Тип контакта между поверхностями определяет, какие силы передаются между двумя поверхностями. Вы можете выбрать тип в списке или заново определить его с помощью кнопки
(см. главу Типы контакта между поверхностями).
Опции
Флажок 'Предпочитать независимую сетку' позволяет создавать отдельные сетки КЭ для двух поверхностей с содержащимися в них объектами (см. главу Настройки сетки).
