Réponse:
La particularité d’un plancher mixte bois-béton est que le béton est lié au bois de manière flexible par des organes d’assemblage (par exemple, des vis ou des rainures). Cette flexibilité doit être prise en compte dans le système global afin de représenter correctement la rigidité ainsi que la distribution des contraintes. Pour cela, RFEM propose différentes possibilités de couplage :
- Solide de contact : le solide de contact défini entre les surfaces en béton et en bois vous permet de tenir compte de la flexibilité en conséquence. Cela présente l’avantage de vous permettre de vérifier directement les forces ou les contraintes de cisaillement dans le cadre de la vérification des organes d’assemblage.
En savoir plus sur les solides de contact :
- Contact entre surfaces : comme le solide de contact, le contact entre surfaces permet également de connecter les surfaces de manière flexible. L’avantage du contact entre surfaces réside dans la simplicité de la définition de la condition de contact.
En savoir plus sur les surfaces de contact :
- Libération surfacique : la libération surfacique permet de modéliser les surfaces, non pas géométriquement séparées, comme pour les deux autres options, mais dans le même plan. L’excentrement des surfaces permet de représenter correctement les rigidités. La libération surfacique, permet de définir des rigidités différentes dans les directions x et y.
En savoir plus sur les libérations surfaciques :

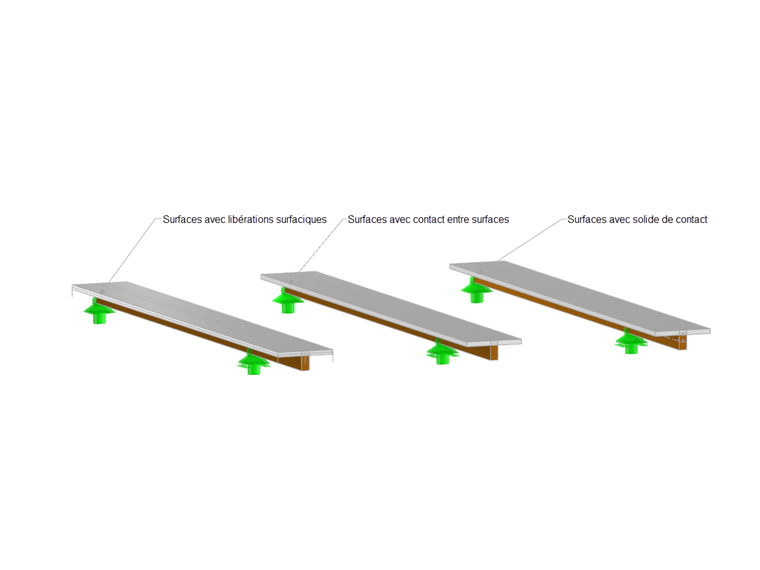

Ci-dessous : un modèle d’exemple avec toutes les variantes est téléchargeable par un clic sur l’image.
