Контактные тела

Контактное тело позволяет вам управлять силами, которые передаются между параллельными поверхностями, и тем, как это происходит.

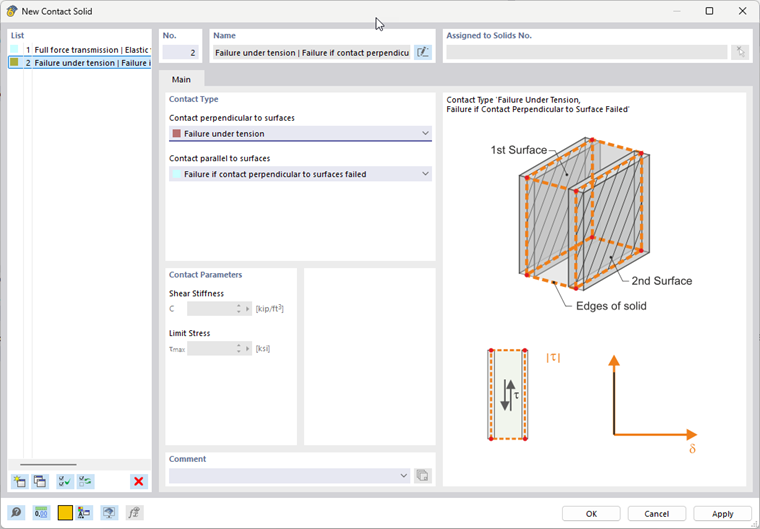

Тип контакта

В этом разделе диалога вы можете определить силы, передаваемые между телами.

В списке 'Контакт перпендикулярно поверхностям' вы можете выбрать следующие параметры:

• Полный перенос сил
• выход из работы при растяжении
• Выход из работы при сжатии

Таким образом, вы можете контролировать, например, что торцевая пластина передает только сжимающие силы, а растягивающие силы поглощаются элементами стержня.

Критерии разрушения на сжатие или растяжение учитываются в расчете по деформациям узлов твердой сетки КЭ.

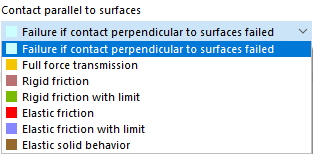

' Контакт, параллельный поверхностям ', может быть определен независимо от свойств контакта, которые действуют перпендикулярно двум контактным поверхностям. В списке доступны для выбора следующие параметры:

Критерии контакта имеют следующее значение:

1. table.uni.withheader #

выровнять = влево ширина = 35%|выровнять = влево @ ширина = 39%
Контакты|График|Описание работы
Выход из работы, если вышел из работы контакт, перпендикулярный поверхности|

|В случае выхода из строя контактного тела при растяжении или сжатии поперечные силы не передаются.
Полный перенос сил| |Все поперечные силы передаются.
Жесткое трение| |Жесткое трение сразу же эффективно. Напряжение сдвига зависит от нормального напряжения. Должен быть указан 'коэффициент трения' μ.
Жесткое трение с ограничением| |Как только достигается 'предельное напряжение' τ_max, напряжение больше не увеличивается за счет увеличения деформации, а остается постоянным.
Упругое трение| |Трение демонстрирует упругое поведение, при котором сила сдвига увеличивается пропорционально деформации. Нет предела для деформации. Введите 'жесткость на сдвиг' C (силу для перемещения площади 1 м² на 1 м) и 'коэффициент трения' μ в качестве параметров.
Упругое трение с ограничением| |Сила сдвига увеличивается пропорционально деформации до тех пор, пока не будет достигнуто допустимое напряжение сдвига. Тогда он остается постоянным. Введите 'жесткость на сдвиг' C и 'предельное напряжение' τ_max в качестве параметров.
Характер упругого твердого тела| |Свойства передачи упругого сдвига можно описать параметром 'Shear Stiffness' C.

1. /#

Параметры контакта

В этом разделе диалога введите параметры, необходимые для передачи контактных сил параллельно поверхностям. Параметры контакта показаны в таблице table-contact выше .
