Odpověď:
Funkcí dřevobetonové kompozitní podlahy je to, že beton je pružně spojen se dřevem pomocí spojovacích prostředků (například šroubů nebo čepových spojů). Tato pružnost musí být zohledněna v celkové konstrukci, aby bylo možné správně modelovat tuhost a rozložení napětí. RFEM k tomuto účelu nabízí různé možnosti spojení:
- Kontaktní těleso: Flexibilitu lze zohlednit pomocí kontaktního tělesa definovaného mezi betonovým a dřevěným povrchem. Výhodou je, že můžete přímo vyhodnotit smykové síly nebo smykové napětí pro návrh spojovacích prostředků. Více informací o kontaktním tělesu naleznete zde:
- Kontakt mezi plochami: K flexibilnímu spojení ploch můžete také použít kontakt mezi plochami, stejně jako u kontaktních těles. Výhodou kontaktu mezi plochami je jednoduchá definice podmínky kontaktu. Více informací o kontaktu mezi plochami naleznete zde:
- Plošné uvolnění: Pomocí plošného uvolnění modelujete povrchy, které nejsou geometricky oddělené jako u ostatních dvou možností, ale ve stejné rovině. Excentricita povrchu zajišťuje správné modelování tuhosti. Pomocí plošného uvolnění můžete definovat různé tuhosti ve směru x a y. Více informací o plošném uvolnění naleznete zde:

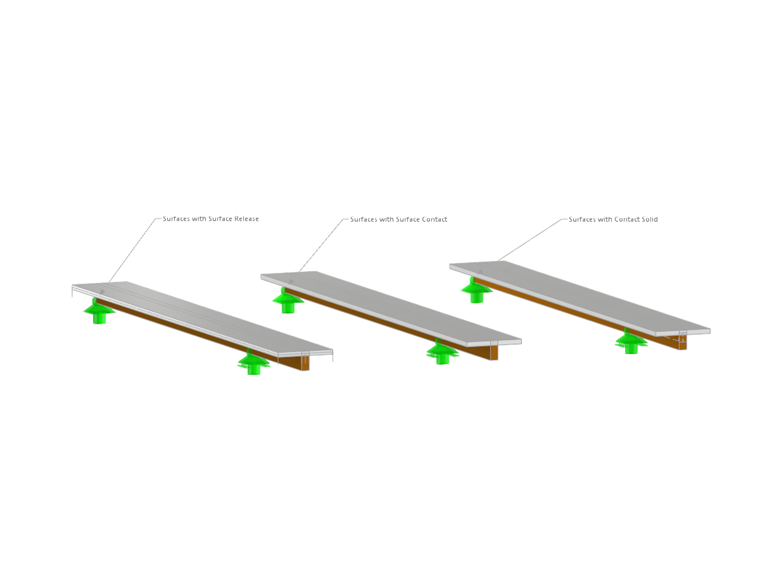

Příklad modelu se všemi variantami si můžete stáhnout kliknutím na obrázek níže.
