Respuesta:
La particularidad de un forjado mixto de madera-hormigón es que el hormigón está conectado de manera flexible al madera mediante medios de conexión (por ejemplo, tornillos o ranuras). Esta flexibilidad debe considerarse adecuadamente en el sistema completo para representar correctamente la rigidez y la distribución de tensiones. Para ello, RFEM ofrece diferentes opciones de acoplamiento:
- Volumen de contacto: Con el volumen de contacto, que se define entre las superficies de hormigón y madera, se puede considerar la flexibilidad correspondientemente. Esto tiene la ventaja de que se pueden evaluar directamente las fuerzas de corte o tensiones de corte para el dimensionamiento de los medios de conexión. Puede encontrar más información sobre el volumen de contacto aquí:
- Contacto superficial: También con un contacto superficial, las superficies pueden conectarse de manera flexible de forma análoga al volumen de contacto. La ventaja del contacto superficial radica en la sencilla definición de la condición de contacto. Puede encontrar más información sobre el contacto superficial aquí:
- Liberación de superficie: Con la liberación de superficie, no modela las superficies de forma geométricamente separada como en las otras dos opciones, sino en el mismo plano. A través de la excentricidad superficial, las rigideces se representan correctamente. Con la liberación de superficie, tiene la posibilidad de definir rigideces diferentes en las direcciones x e y. Puede encontrar más información sobre la liberación de superficie aquí:

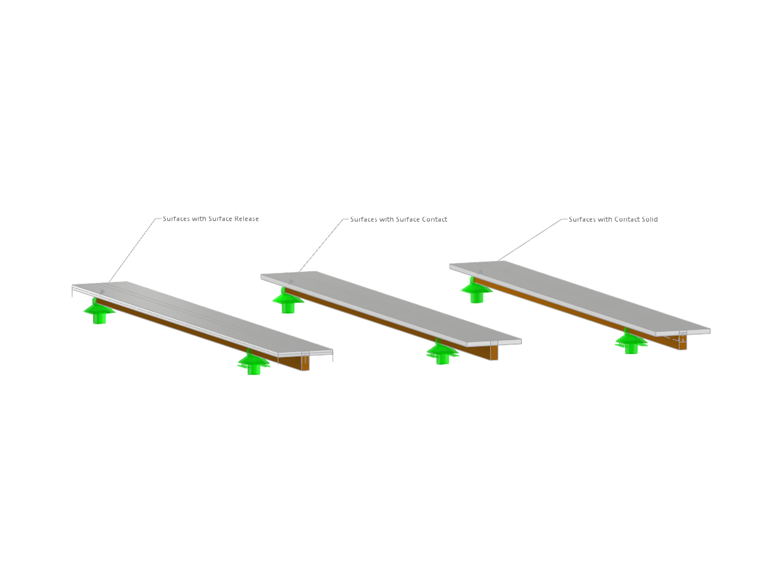

Puede descargar un modelo de ejemplo con todas las variantes haciendo clic en la imagen a continuación.
