Odpowiedź:
Szczególność stropu zespolonego drewno-beton polega na tym, że beton jest sprężyście połączony z drewnem za pomocą łączników (np. śrub lub łączeń). Tę sprężystość należy odpowiednio uwzględnić w całym systemie, aby poprawnie odwzorować sztywność oraz rozkład naprężeń. W RFEM dostępne są różne możliwości sprzęgania:
- Objętość kontaktu: Za pomocą objętości kontaktu, która jest definiowana pomiędzy powierzchniami betonu a drewna, można odpowiednio uwzględnić sprężystość. Ma to tę zaletę, że można bezpośrednio ocenić siły tnące lub naprężenia tnące do projektowania łączników. Więcej informacji o objętości kontaktu znajdziecie tutaj:
- Kontakt powierzchniowy: Również za pomocą powierzchni kontaktowej można sprężyście połączyć powierzchnie analogicznie do objętości kontaktu. Zaleta kontaktu powierzchniowego polega na łatwej definicji warunku kontaktowego. Więcej informacji o kontakcie powierzchniowym znajdziecie tutaj:
- Zwolnienie powierzchni: Przy pomocy zwolnienia powierzchniowego modelujecie powierzchnie nie geometrycznie rozdzielone jak w przypadku pozostałych dwóch opcji, ale w tej samej płaszczyźnie. Dzięki ekscentryczności powierzchni sztywności są poprawnie odwzorowywane. Przy zwolnieniu powierzchniowym macie możliwość definiowania różnych sztywności w kierunku x i y. Więcej informacji o zwolnieniu powierzchniowym znajdziecie tutaj:

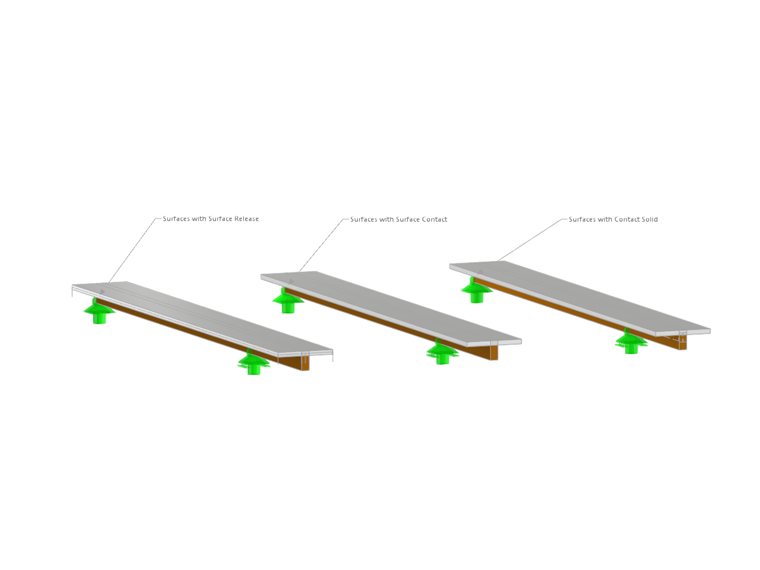

Model przykładowy ze wszystkimi wariantami możecie pobrać, klikając na obrazek poniżej.
