Результирующий стержень служит для объединения результатов поверхности в виртуальном стержне. Таким образом, можно, например, выяснить поперечные силы, возникающие в результате действия нагрузки на поверхность.
Положение результирующего стержня в модели можно выбирать свободно. Он не требует ни опор, ни прямого соединения с моделью, и на него не могут действовать нагрузки. Однако для расчетов должен быть назначен профиль. Этот профиль не влияет на жёсткость всей системы.

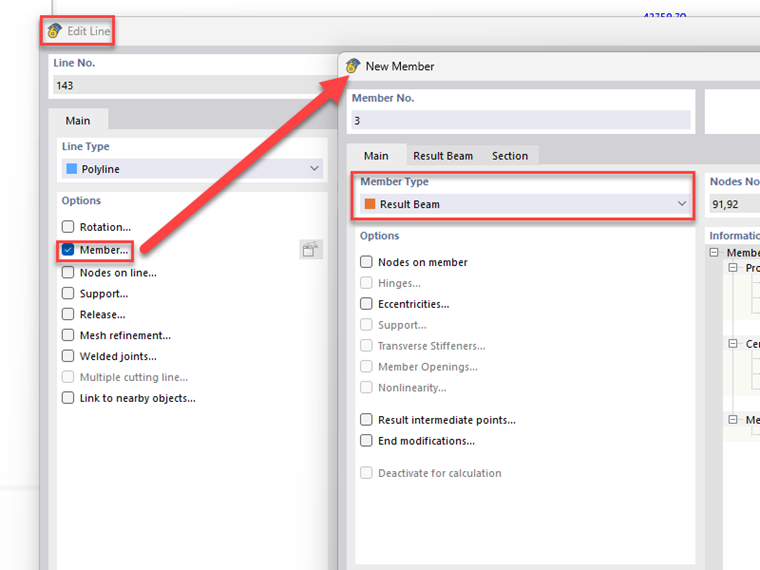

Чтобы создать результирующий стержень, выберите, например, линию на плите и откройте с помощью двойного щелчка диалоговое окно 'Редактирование линии'. Активируйте там 'Опция' Стержень и выберите в открывшемся диалоговом окне тип стержня 'Результирующий стержень'.
Вставить изображение "Ergebnisstab_Linie"
Ввод
После выбора типа стержня „Результирующий стержень“ необходимо задать дополнительные параметры. Доступны четыре варианта задания области интеграции:
Интегрировать напряжения и силы внутри куба с квадратным основанием: используется квадратная область интеграции, центр которой находится на оси стержня.
Интегрировать напряжения и силы внутри параллелепипеда: используется прямоугольная область интеграции, центр которой может варьироваться.
Интегрировать напряжения и силы внутри цилиндра: используется круглая область интеграции, центр которой находится на оси стержня.
Интегрировать напряжения и силы определённых объектов: используются только те объекты для оценки, которые перечислены в списке „Включенные объекты“ и находятся в пределах возможной области влияния (см. следующий раздел).
Если область интеграции пересекает объекты, которые не должны учитываться, их необходимо выбрать в списке „Исключенные объекты“.
Область влияния результирующего стержня
Результирующий стержень может давать результаты только от объектов, расположенных внутри прямоугольной области в начале и в конце стержня. Все объекты за пределами этих границ не учитываются.

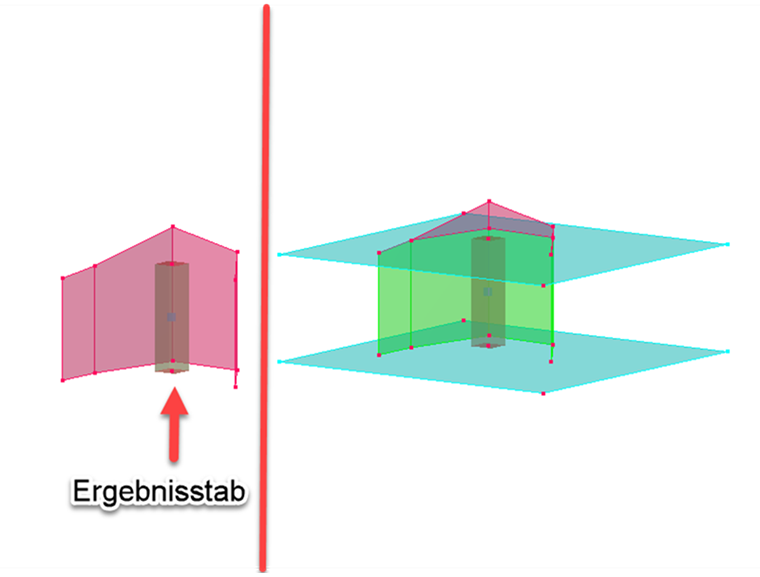

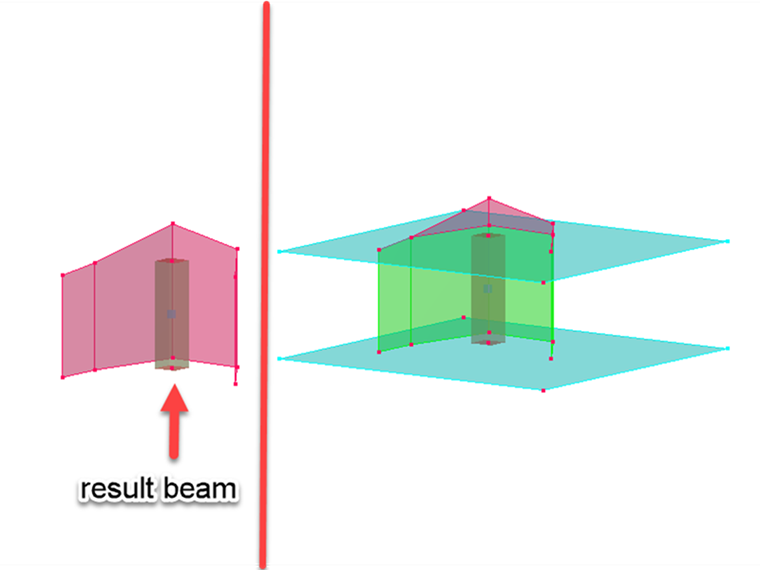

Для пояснения: красные отмеченные области на правом изображении не учитываются при получении результатов. Бирюзовые поверхности были смоделированы вручную как вспомогательные и представляют границы результирующего стержня.
Профиль
Для внутренних сил стержня не имеет значение, какой профиль используется. Таким образом, если результирующий стержень используется только для получения внутренних сил, можно использовать любой профиль. Однако если последующий расчет должен проводиться в дополнительных модулях, таких как RF-STAHL EC3 или RF-BETON Стержни, профиль играет важную роль и должен быть точно определён.
Деление стержня для результатов

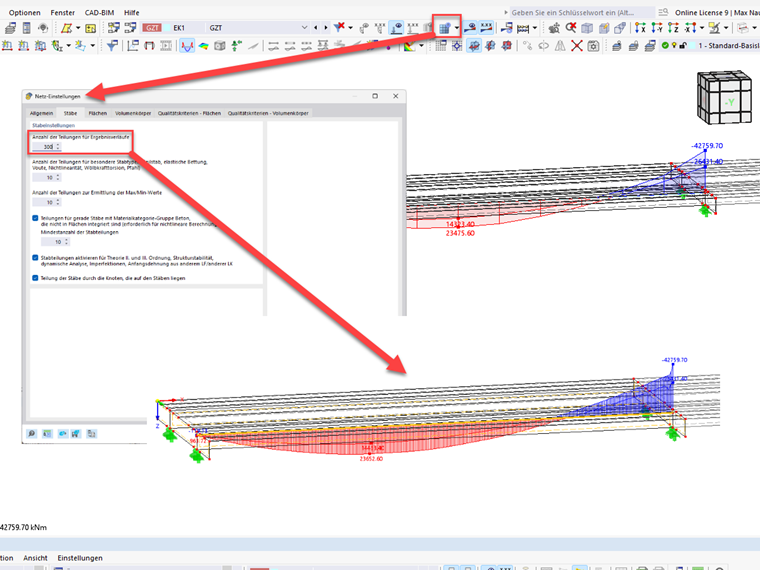

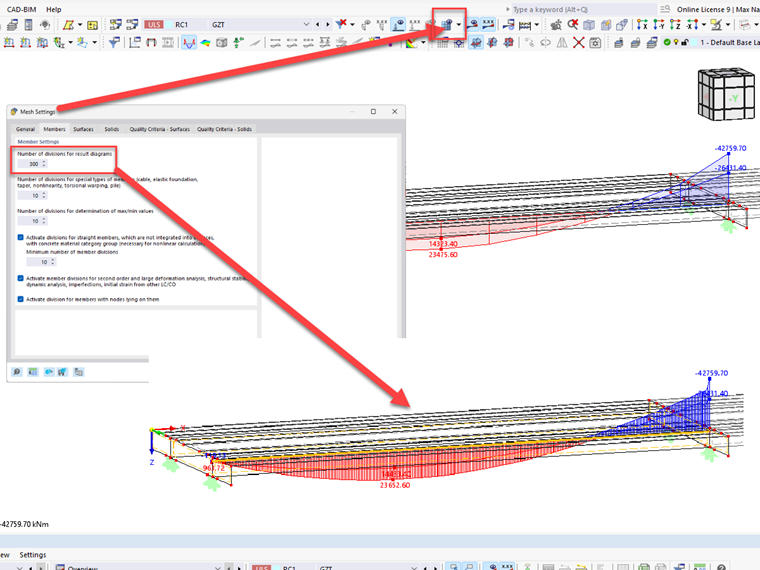

Чтобы профиль внутренних сил не был слишком грубым, следует увеличить количество делений стержня для профиля результатов в глобальных параметрах расчёта.
Положение результирующего стержня

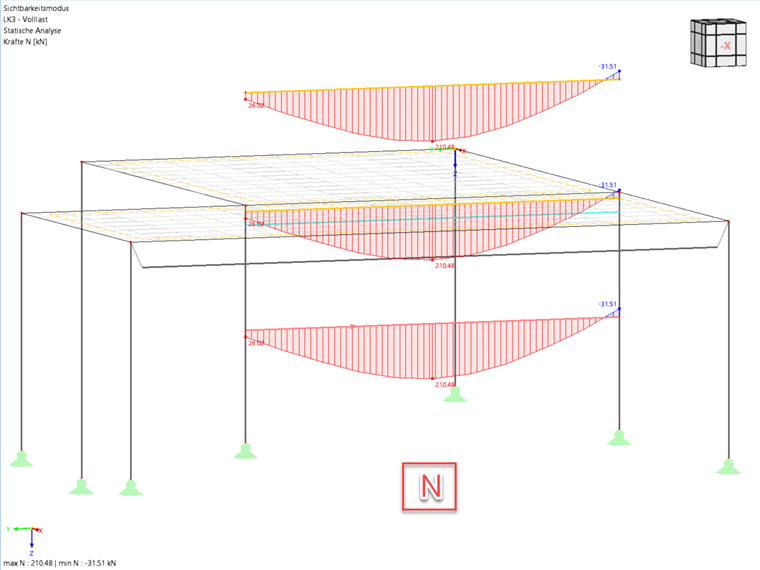

Для внутренних сил N, Vy и Vz параллельное расстояние результирующего стержня до центра тяжести интегрируемых объектов не имеет значения. Таким образом, если необходимо оценить только нормальные и поперечные силы, результирующий стержень можно для наглядности моделировать рядом или над структурой.
Однако для внутренних моментов Mt, My и Mz важно, чтобы результирующий стержень располагался в центре тяжести рассматриваемых объектов. К интегрированным моментам добавляются нормальные силы, умноженные на расстояние отдельных узлов сетки КЭ до центра тяжести результирующего стержня.
