Uma barra de resultados serve para reunir os resultados de superfícies em uma barra virtual. Assim, por exemplo, podem ser determinadas as forças transversais resultantes de uma superfície.
A posição da barra de resultados no modelo é livremente selecionável. Não necessita de apoios nem de uma conexão direta com o modelo, e não pode ser submetida a cargas. No entanto, para um dimensionamento, uma seção transversal deve ser atribuída. Esta seção transversal não influencia a rigidez do sistema total.

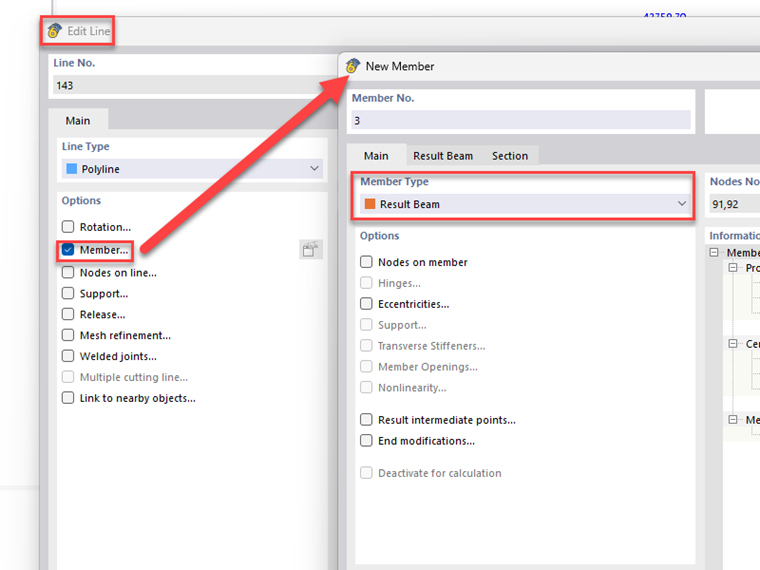

Para criar uma barra de resultados, selecione por exemplo a linha na laje e abra com um duplo clique o diálogo 'Editar linha'. Ative lá a 'Opção' Barra e selecione no diálogo que se abre o tipo de barra 'Barra de resultados'.
Inserir imagem "Barra_de_Resultados_Linha"
Entrada
Após selecionar o tipo de barra "Barra de resultados", mais parâmetros devem ser definidos. Existem quatro opções para definir a área de integração:
Integrar tensões e forças dentro do bloco com base quadrada: É utilizada uma área de integração quadrada, cujo centro está no eixo da barra.
Integrar tensões e forças dentro do paralelepípedo: É utilizada uma área de integração retangular, cujo centro pode variar.
Integrar tensões e forças dentro do cilindro: É utilizada uma área de integração circular, cujo centro está no eixo da barra.
Integrar tensões e forças de objetos definidos: Somente os objetos listados na lista "Incluir Objetos" abaixo e que estejam dentro da área de atuação possível (veja a próxima seção) são usados para avaliação.
Caso a área de integração interseccione objetos que não devem ser considerados, eles devem ser selecionados na lista "Objetos Excluídos".
Área de atuação da barra de resultados
Uma barra de resultados só pode fornecer resultados de objetos que estejam dentro de um eixo retangular de início e fim da barra. Todos os objetos fora destes limites permanecem desconsiderados.

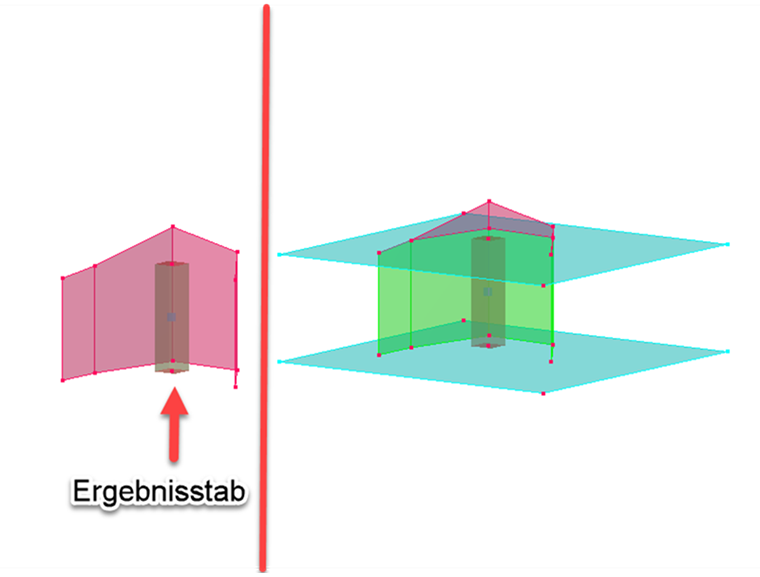

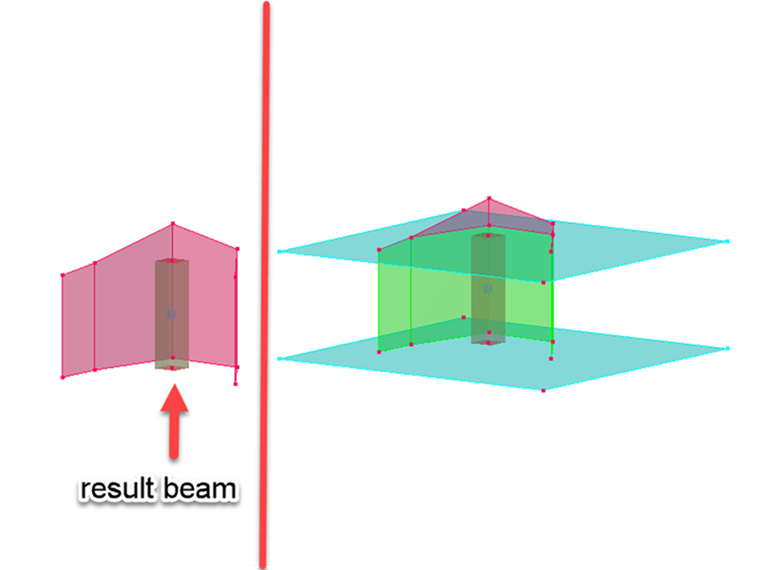

Para clarificação: As áreas marcadas em vermelho na imagem à direita não são usadas para os resultados. As superfícies em cor turquesa foram modeladas manualmente como superfícies auxiliares e representam os limites da barra de resultados.
Seção transversal
Para os esforços normais da barra, é irrelevante qual seção transversal é utilizada. Se a barra de resultados for usada apenas para determinação de esforços normais, qualquer seção transversal pode ser usada. No entanto, se um dimensionamento subsequente em módulos adicionais como RF-STEEL EC3 ou RF-CONCRETE Barras for realizado, a seção transversal desempenha um papel importante e deve ser então definida com precisão.
Divisão de barra dos resultados

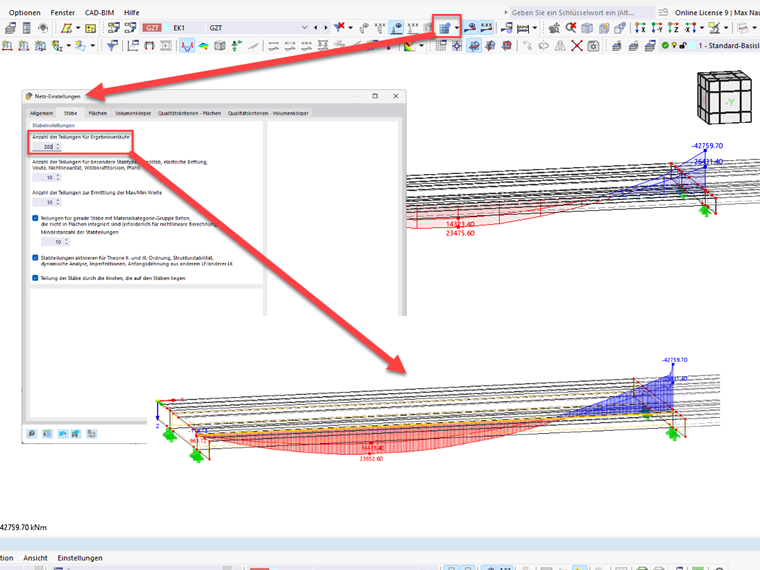

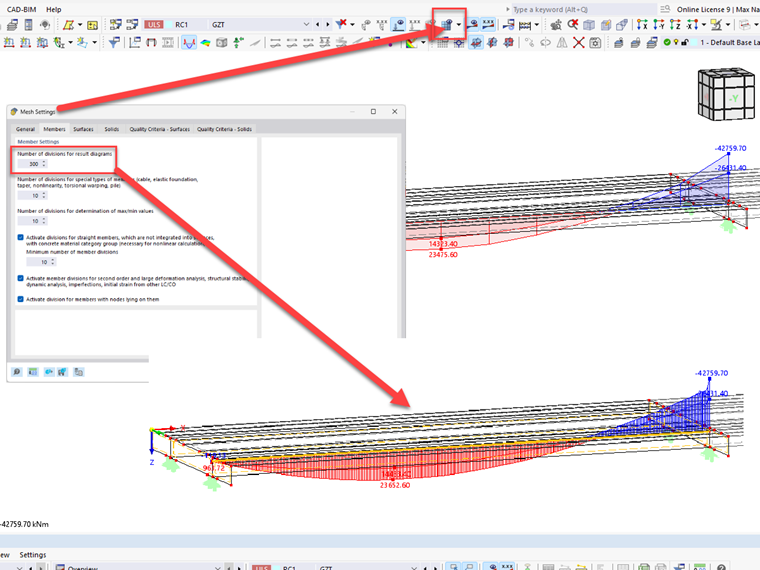

Para que a distribuição dos esforços normais não seja demasiado grosseira, o número de divisões de barra para distribuições de resultados deve ser ajustado para mais alto nos parâmetros de cálculo globais.
Posição da barra de resultados

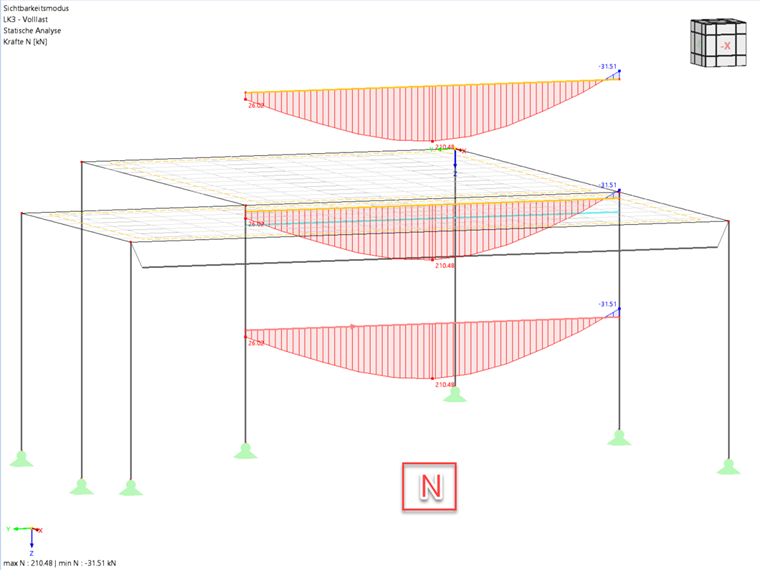

Para as forças normais N, Vy e Vz, a distância paralela da barra de resultados ao centro dos objetos integrados não desempenha nenhum papel. Se apenas as forças normais e transversais devem ser avaliadas, a barra de resultados pode ser modelada ao lado ou acima da estrutura para uma representação clara.

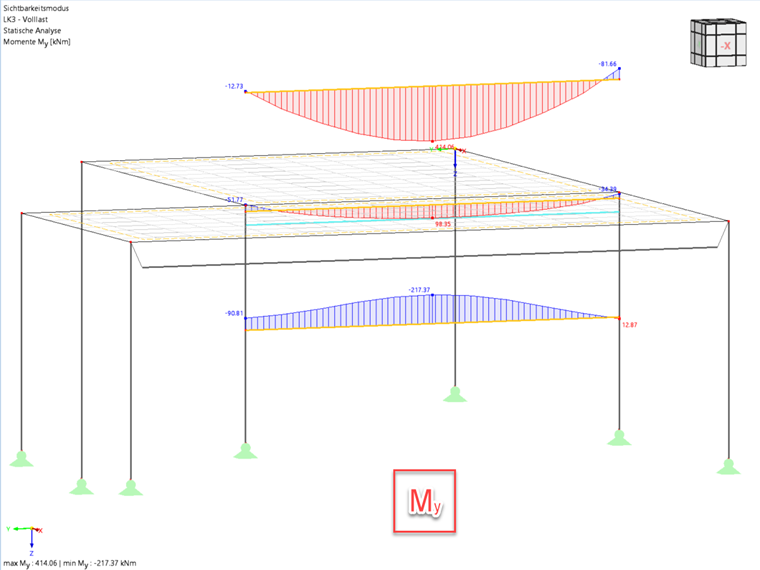

Para os momentos Mt, My e Mz, entretanto, é crucial que a barra de resultados seja colocada no centro dos objetos considerados. Aos momentos integrados, são adicionadas as forças normais multiplicadas pela distância dos pontos da malha FE individuais ao centro da barra de resultados.
