结果杆用于将面结果汇总到一个虚拟杆中。例如，可以确定由一个面产生的剪力。
结果杆在模型中的位置可以随意选择。它不需要支座，也不需要与模型直接连接，并且无法承受载荷。但是，为了进行设计，必须分配截面。此截面不影响整个系统的刚度。

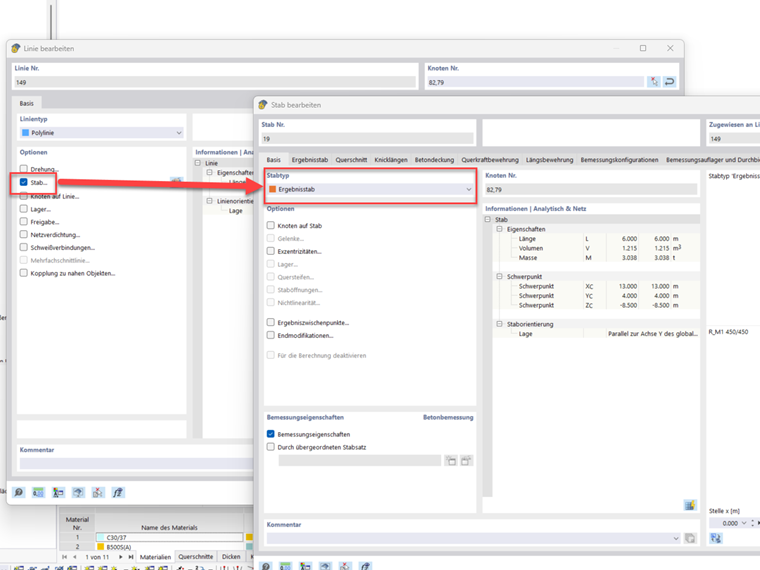

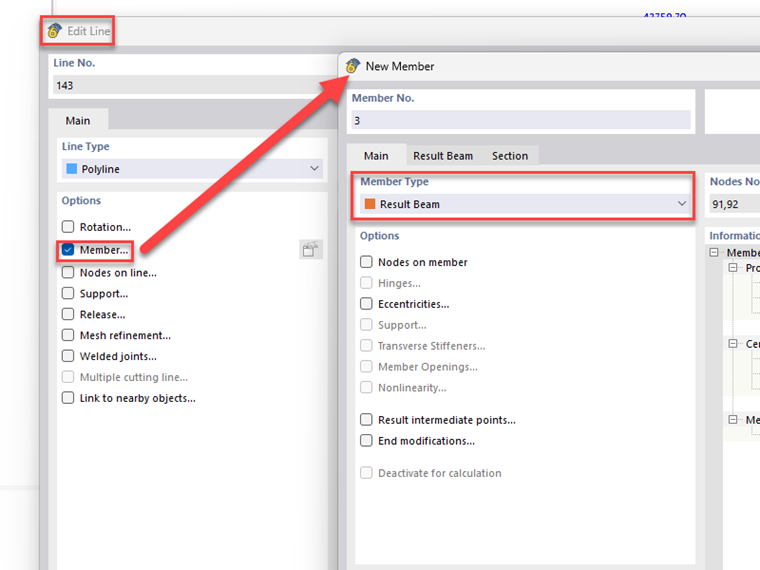

要创建结果杆，例如选择板中的线并通过双击打开“编辑线条”对话框。在那里激活“选项”杆并在弹出的对话框中选择杆类型“结果杆”。
插入图像 "Ergebnisstab_Linie"
输入
在选择“结果杆”杆型之后，需要指定其他参数。有四种可能的积分区域设定方式：
积分方形基底块内部的应力和力：使用方形积分区域，其重心位于杆轴线。
积分长方体内的应力和力：使用矩形积分区域，其重心可以变化。
积分圆柱体内的应力和力：使用圆形积分区域，其重心位于杆轴线。
积分已定义对象的应力和力：仅使用在下方的“包含的对象”列表中列出并在可用作用区域（见下一部分）内的对象进行评估。
如果积分区域与不应考虑的对象相交，应在“排除的对象”列表中选择它们。
结果杆的作用区域
结果杆只能提供在从杆的开始到结束的矩形轴范围内的对象的结果。超出该范围的所有对象都不会被考虑到。

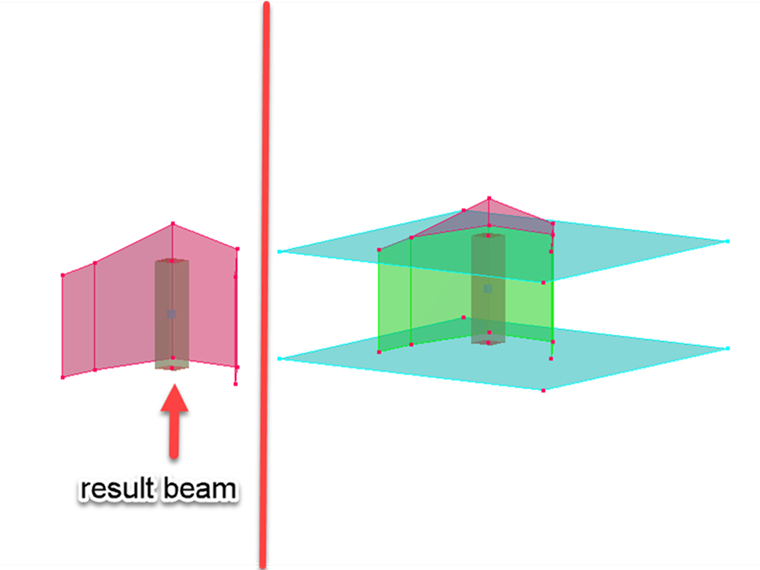

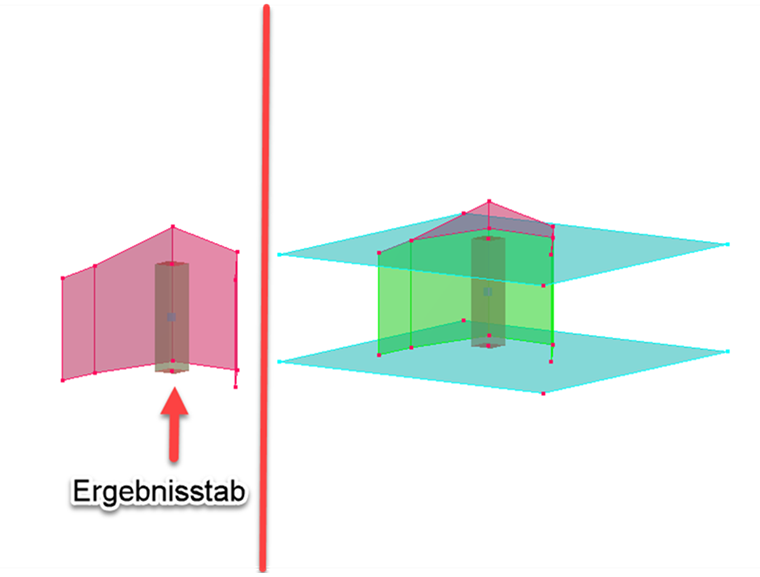

为说明这一点：右图中红色标记的区域不会用于结果。青绿色的面为手动建模的辅助面，代表结果杆的边界。
截面
对于杆的内力，使用哪个截面是无关紧要的。如果仅用于确定内力，则可以使用任意截面。但是，如果计划在RF-STAHL EC3或RF-BETON Stäbe等附加模块中进行后续设计，则截面非常重要，应该精确定义。
结果分段的杆件

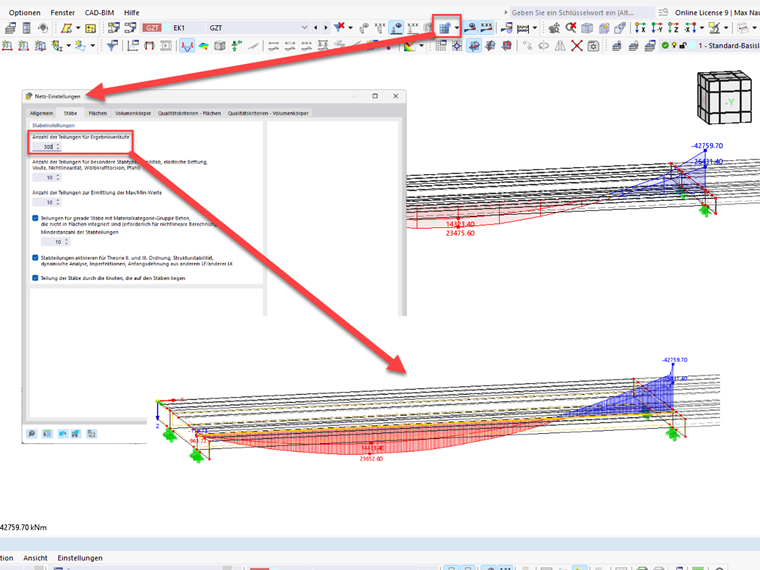

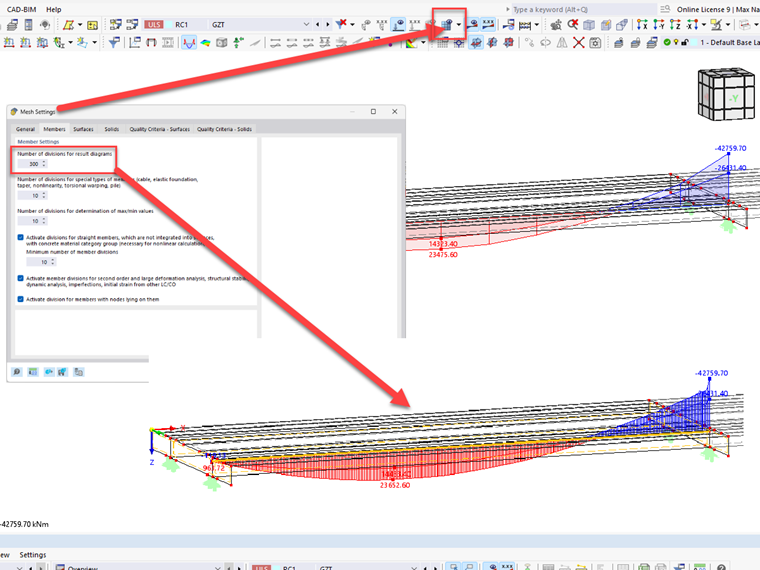

为避免内力沿过于粗糙的表现，在全局计算参数中应对结果分段的杆件数量设置为较高值。
结果杆的位置

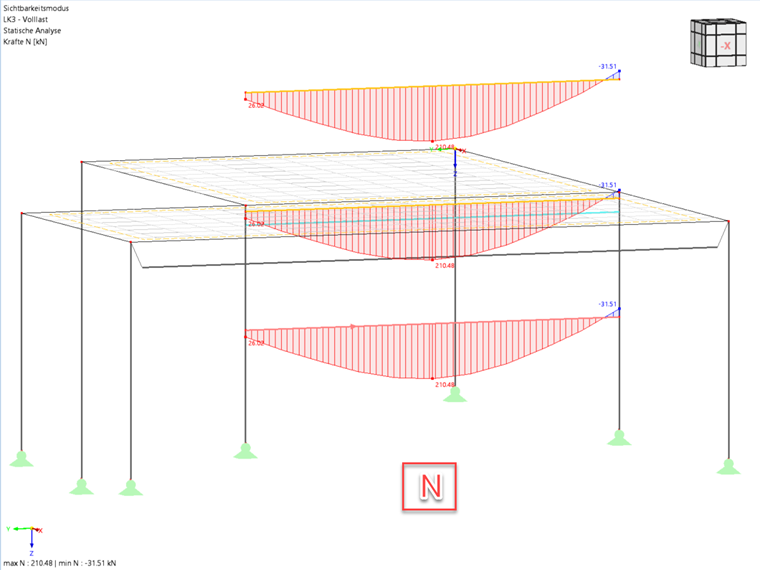

对于内力N、Vy和Vz，结果杆与所积分对象的重心之间的平行距离没有影响。因此，如果只需评价轴力和剪力，则结果杆可以在结构旁边或上方以清晰的方式建模。

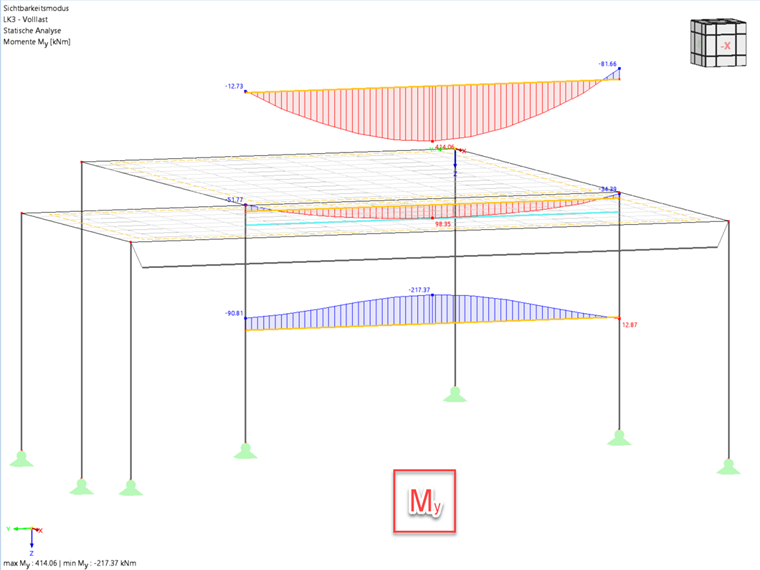

但是，对于内力Mt、My和Mz来说，至关重要的是结果杆必须放在所考虑对象的重心上。除了叠加的弯矩外，还要加上轴力与各有限元网格点到结果杆重心的距离相乘的结果。
