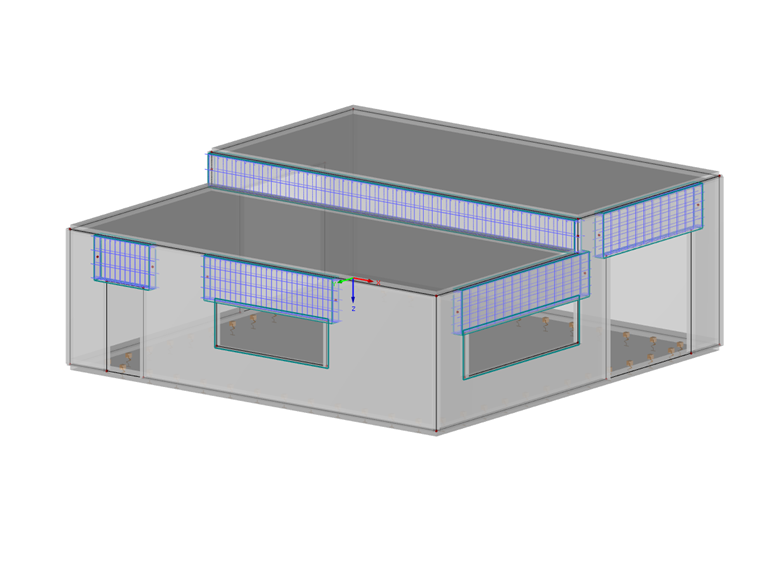

Una viga de resultados se utiliza para resumir los resultados de superficies en una viga virtual. Por ejemplo, se pueden determinar las fuerzas transversales resultantes de una superficie.
La posición de la viga de resultados en el modelo se puede elegir libremente. No requiere soportes ni una conexión directa al modelo, y no se pueden aplicar cargas sobre ella. Sin embargo, para un diseño, se debe asignar una sección transversal. Esta sección no influye en la rigidez del sistema completo.

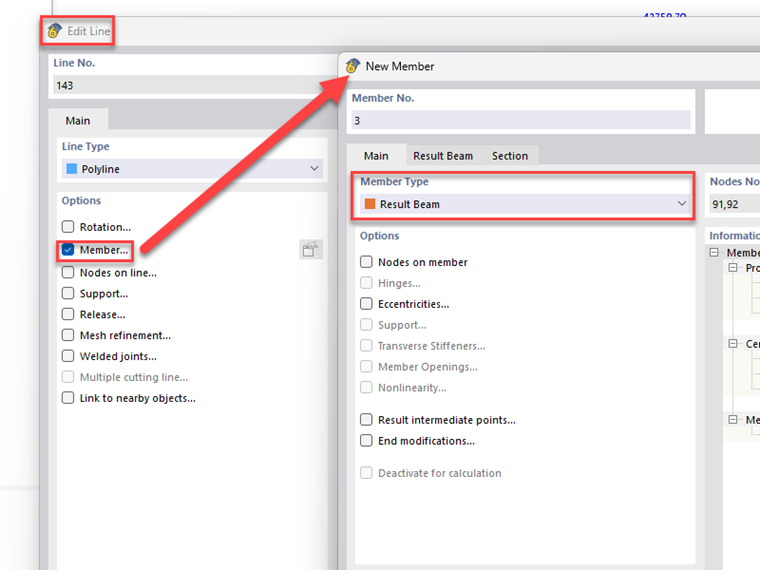

Para crear una viga de resultados, seleccione, por ejemplo, la línea en el techo y abra con un doble clic el diálogo 'Editar línea'. Active allí la 'Opción' Viga y elija en el cuadro de diálogo que se abre el tipo de viga 'Viga de resultados'.
Insertar imagen "Resultado_Viga_Línea"
Entrada
Después de seleccionar el tipo de viga "Viga de resultados", se deben definir otros parámetros. Hay cuatro opciones para definir el área de integración:
Integrar tensiones y fuerzas dentro del bloque con base cuadrada: Se utiliza un área de integración cuadrada cuyo centro está en el eje de la viga.
Integrar tensiones y fuerzas dentro del prisma rectangular: Se utiliza un área de integración rectangular cuyo centro puede variar.
Integrar tensiones y fuerzas dentro del cilindro: Se utiliza un área de integración circular cuyo centro está en el eje de la viga.
Integrar tensiones y fuerzas de objetos definidos: Solo se usan los objetos enumerados en la lista "Incluir objetos" que se encuentran dentro del área de influencia posible (ver siguiente sección).
Si el área de integración interfiere con objetos que no deben considerarse, se deben seleccionar en la lista "Objetos excluidos".
Área de influencia de la viga de resultados

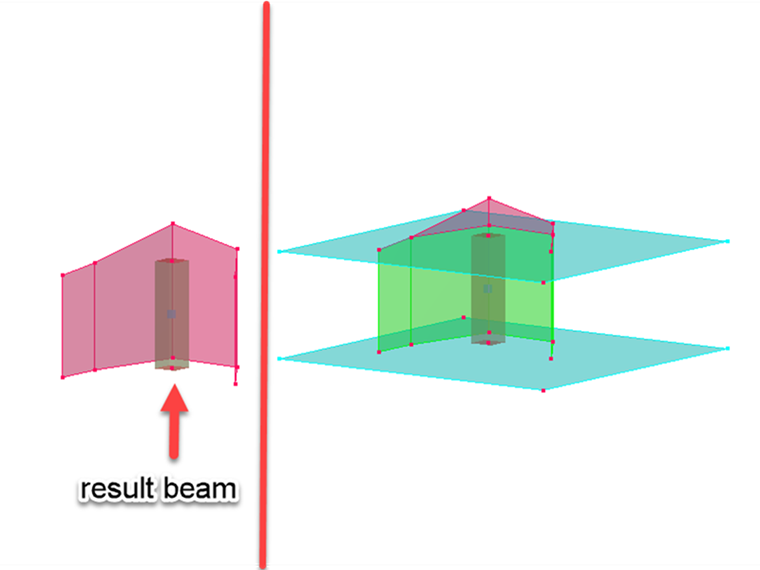

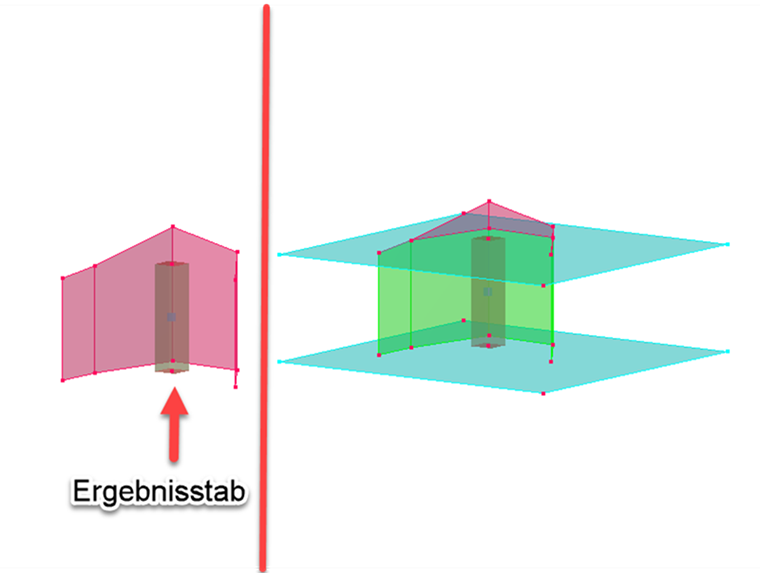

Una viga de resultados solo puede proporcionar resultados de objetos que se encuentren dentro de un eje rectangular desde el inicio hasta el final de la viga. Todos los objetos fuera de estos límites no se consideran.
Para clarificar: Las áreas marcadas en rojo en la imagen de la derecha no se consideran para los resultados. Las superficies en color turquesa fueron modeladas manualmente como superficies auxiliares y representan los límites de la viga de resultados.
Sección transversal
Para las fuerzas internas de la viga, es irrelevante qué sección se usa. Si la viga de resultados se utiliza solo para determinar fuerzas internas, se puede usar cualquier sección transversal. Sin embargo, si después se pretende un diseño en los módulos adicionales como RF-STEEL EC3 o RF-CONCRETE Varillas, la sección transversal juega un papel importante y debe definirse con precisión.

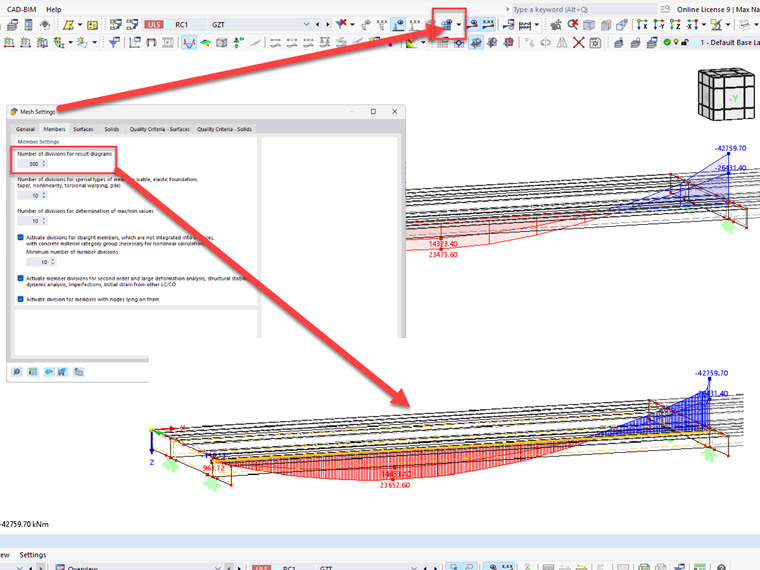

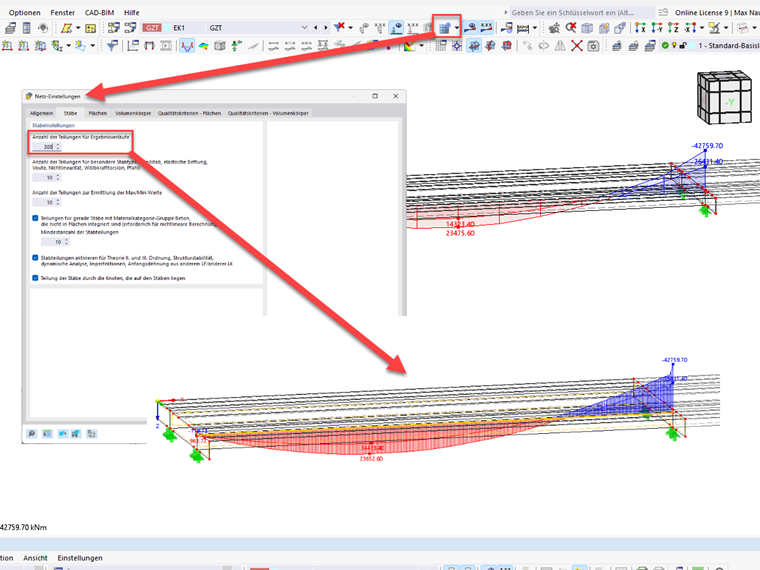

Segmentación de la viga de resultados
Para que el desarrollo de las fuerzas internas no sea demasiado grosero, se debe ajustar en los parámetros globales de cálculo la cantidad de segmentaciones de la viga para los desarrollos de los resultados a un valor más alto.
Posición de la viga de resultados

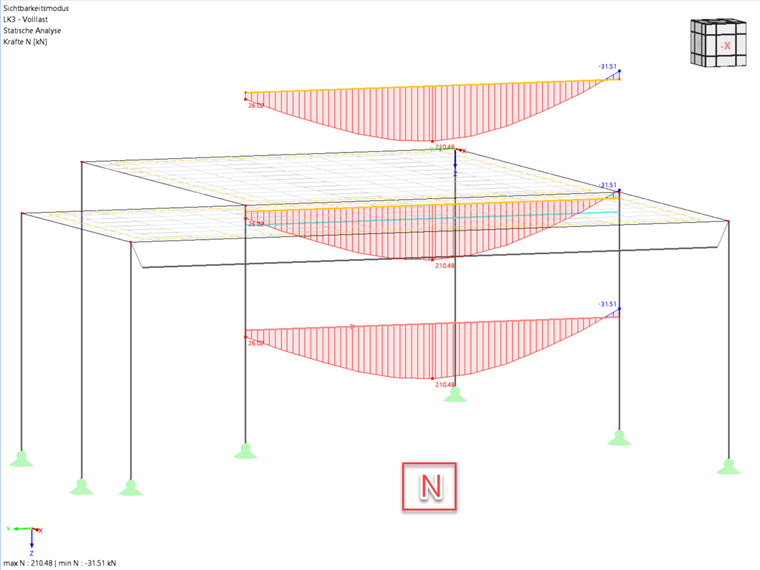

Para las fuerzas internas N, Vy y Vz, la distancia paralela de la viga de resultados al centro de los objetos integrados no importa. Si solo se van a evaluar las fuerzas normales y transversales, la viga de resultados se puede modelar para una representación clara junto a o sobre la estructura.

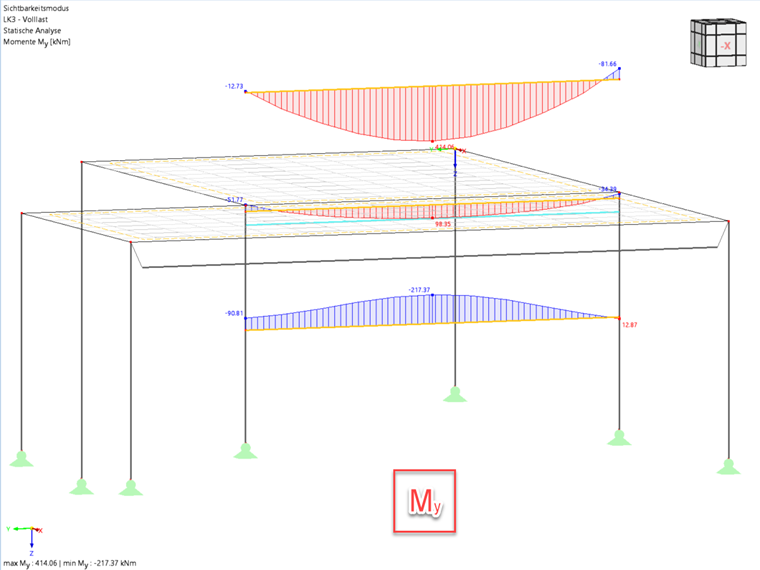

Para las fuerzas internas Mt, My y Mz, sin embargo, es crucial que la viga de resultados se coloque en el centro de los objetos considerados. A los momentos integrados se añaden las fuerzas normales, multiplicadas por la distancia de cada punto de la malla FE, al centro de la viga de resultados.
