Une poutre résultante est utilisée pour regrouper les résultats de surface dans une barre virtuelle. Par exemple, les efforts tranchants résultants d’une surface peuvent être déterminés.
La position de la poutre résultante dans le modèle peut être sélectionnée librement. Elle n’a besoin ni d’appuis ni d’une connexion directe au modèle, et aucune charge ne peut agir sur elle. Une section doit cependant lui être attribuée pour une vérification. Cette section n’affecte pas la rigidité du système global.

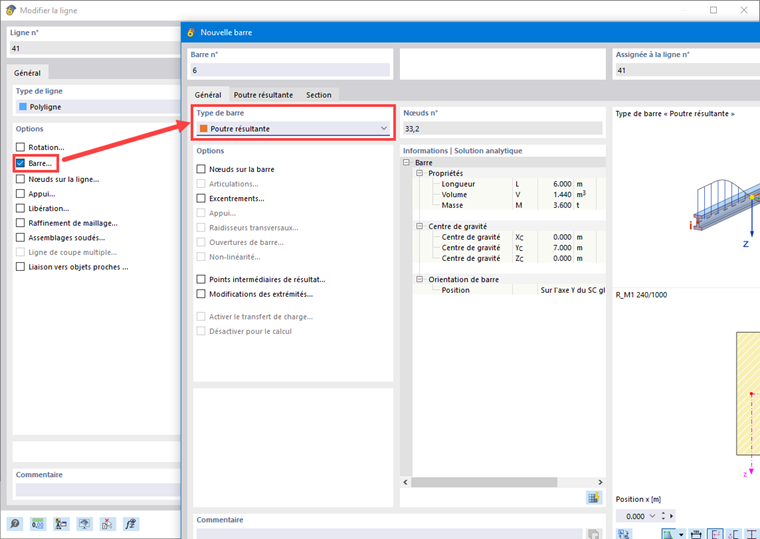

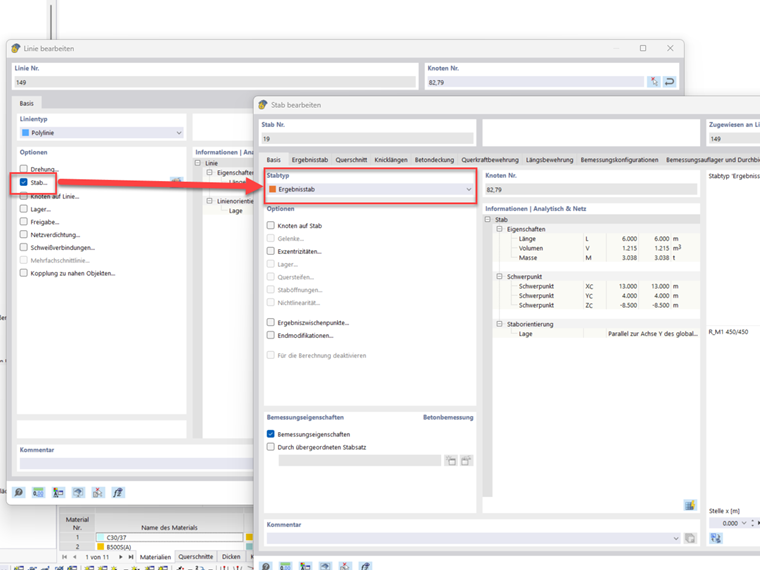

Pour créer une poutre résultante, sélectionnez par exemple la ligne dans le plancher et ouvrez la boite de dialogue « Modifier la ligne » par un double-clic. Activez l’option « Barre » et sélectionnez le type de barre « Poutre résultante » dans la boite de dialogue qui apparait.
Entrée
Après avoir sélectionné le type de barre « Poutre résultante », d’autres paramètres doivent être spécifiés. Quatre options d’attribution de la zone d’intégration sont disponibles :
Intégrer les contraintes et les forces dans le cuboïde quadratique : Une zone d’intégration carrée dont le centre de gravité se situe sur l’axe de la barre est utilisée.
Intégrer les contraintes et les forces dans le cuboïde : Une zone d’intégration rectangulaire dont le centre de gravité peut varier est utilisée.
Intégrer les contraintes et les forces dans le cylindre : Une zone d'intégration circulaire dont le centre de gravité se situe sur l'axe de la barre est utilisée.
Intégrer les contraintes et les forces des objets listés : Seuls les objets répertoriés dans la liste « Inclure des objets » ci-dessous et situés dans la zone potentielle d’influence (voir section suivante) sont utilisés pour l'évaluation.
Si la zone d’intégration croise des objets qui ne doivent pas être pris en compte, ceux-ci doivent être sélectionnés dans la liste « Objets exclus ».
Zone d’influence de la poutre résultante
Une poutre résultante ne peut fournir des résultats que des objets qui se trouvent dans un axe rectangulaire allant du début à la fin de la barre. Tous les objets en dehors de ces limites sont ignorés.

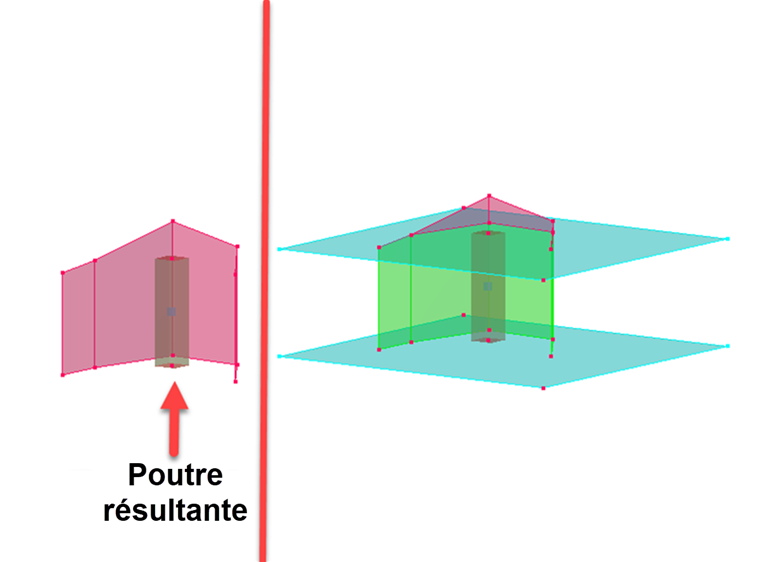

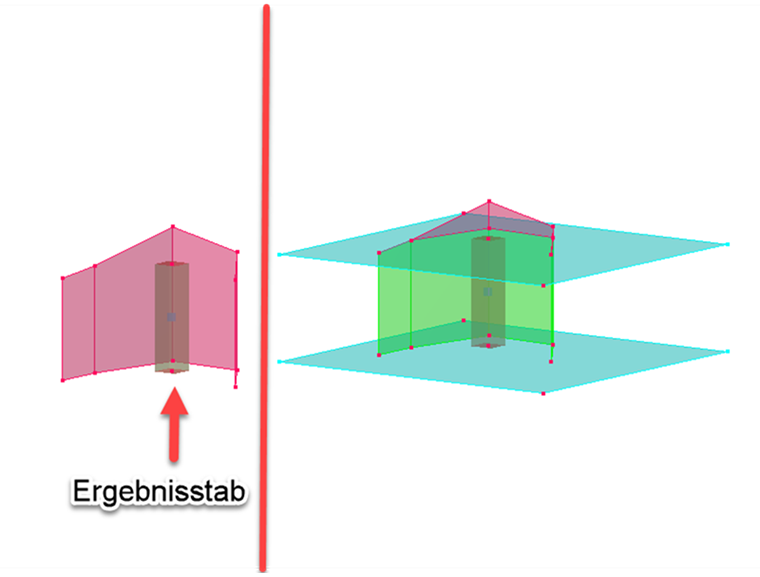

À titre de clarification : Les zones marquées en rouge dans l’image de droite ne sont pas incluses dans les résultats. Les surfaces turquoise ont été modélisées manuellement comme surfaces auxiliaires et représentent les limites de la poutre résultante.
Section
Pour les efforts internes de la barre, la section utilisée est sans importance. Par conséquent, si la poutre résultante doit être utilisée uniquement pour déterminer les efforts internes, toute section peut être utilisée. Cependant, si une vérification ultérieure dans à l’aides des modules additionnels tels que RF-STEEL EC3 ou RF-CONCRETE Members doit être effectuée, la section joue un rôle important et doit être définie précisément.
Subdivision de la barre pour les résultats

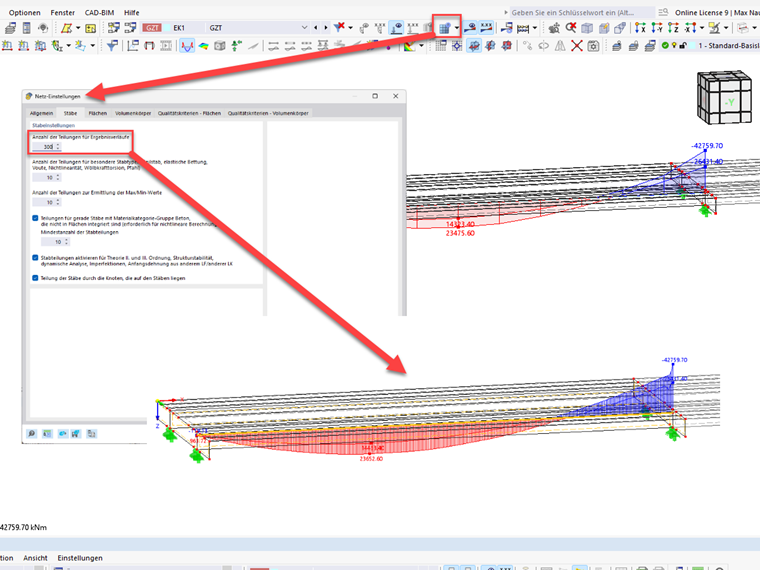

Pour que la répartition des efforts internes ne soit pas trop grossière, le nombre de subdivisions de la barre pour les diagrammes de résultats doit être augmenté dans les paramètres globaux de calcul.
Position de la poutre résultante

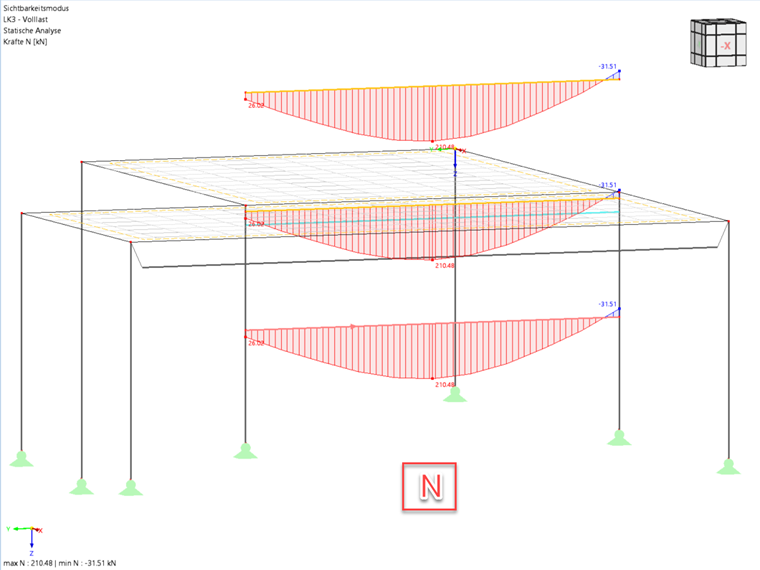

Pour les efforts internes N, Vy et Vz, la distance parallèle de la barre de résultat au centre de gravité des objets intégrés ne joue aucun rôle. Par conséquent, si seuls les efforts normaux et tranchants doivent être évalués, la poutre résultante peut être modélisée à côté ou au-dessus de la structure pour une représentation claire.
Cependant, pour les efforts internes Mt, My et Mz, la poutre résultante doit être située au centre de gravité des objets considérés. Aux moments intégrés s’ajoutent les efforts normaux, multipliés par la distance entre chaque point de maillage EF et le centre de gravité de la poutre résultante.
