Una trave di risultati serve a riassumere i risultati delle superfici in una trave virtuale. Ad esempio, è possibile determinare le forze di taglio risultanti da una superficie.
La posizione della trave di risultati nel modello è liberamente selezionabile. Non necessita di appoggi né di una connessione diretta al modello e non possono essere applicati carichi su di essa. Tuttavia, per una progettazione è necessario assegnare una sezione. Questa sezione non influenza la rigidezza del sistema complessivo.
Per creare una trave di risultati, seleziona ad esempio la linea nel solaio e apri con un doppio clic la finestra di dialogo 'Modifica linea'. Attiva lOpzione' Trave e scegli nel dialogo che si apre il tipo di trave 'Trave di risultati'.
Inserire immagine "Trave_di_risultati_Linea"
Inserimento
Dopo aver scelto il tipo di trave "Trave di risultati", è necessario specificare ulteriori parametri. Ci sono quattro opzioni per definire il campo di integrazione:
Integrare tensioni e forze all'interno del blocco con base quadrata: Si utilizza un campo di integrazione quadrato il cui centro si trova sull'asse della trave.
Integrare tensioni e forze all'interno del parallelepipedo: Si utilizza un campo di integrazione rettangolare il cui centro può variare.
Integrare tensioni e forze all'interno del cilindro: Si utilizza un campo di integrazione circolare il cui centro si trova sull'asse della trave.
Integrare tensioni e forze dagli oggetti definiti: Vengono utilizzati solo gli oggetti per la valutazione che sono elencati nella lista "Includere oggetti" e si trovano all'interno del possibile campo di azione (vedi sezione successiva).
Se il campo di integrazione interseca oggetti che non devono essere considerati, devono essere selezionati nella lista "Oggetti esclusi".
Campo di azione della trave di risultati
Una trave di risultati può fornire risultati solo da oggetti che si trovano all'interno di un asse rettangolare rispetto all'inizio e alla fine della trave. Tutti gli oggetti al di fuori di questi limiti non vengono considerati.

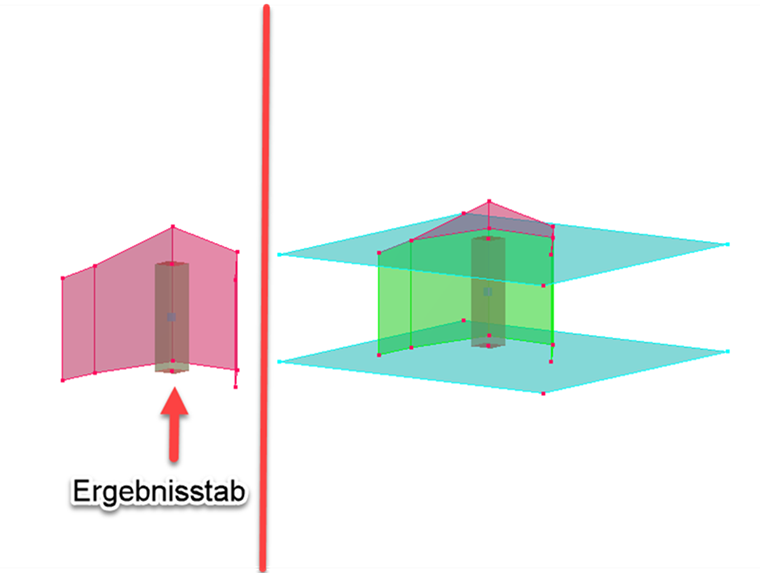

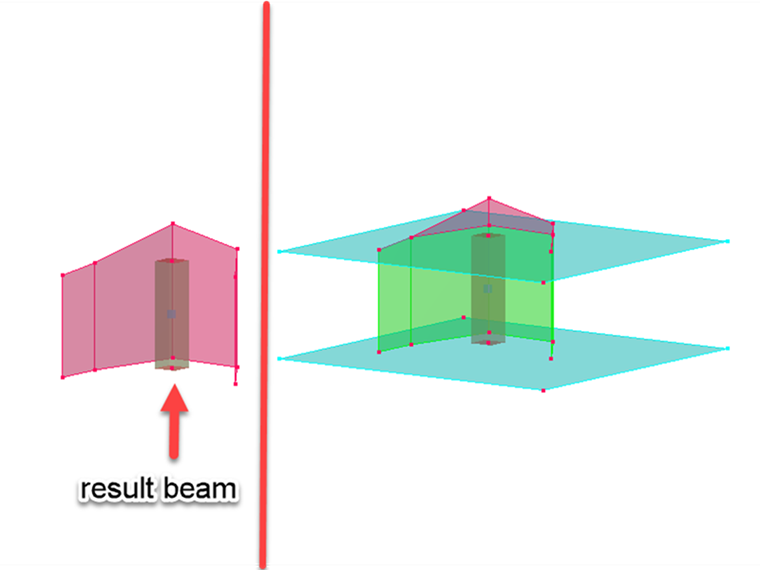

Per chiarire: Le aree marcate in rosso nell'immagine a destra non sono considerate per i risultati. Le superfici color turchese sono modellate manualmente come superfici di supporto e rappresentano i limiti della trave di risultati.
Sezione
Per le forze interne della trave, è irrilevante quale sezione viene utilizzata. Se la trave di risultati deve essere utilizzata solo per determinare le forze interne, può essere utilizzata qualsiasi sezione. Tuttavia, se è prevista una progettazione successiva nei moduli aggiuntivi come RF-STEEL EC3 o RF-CONCRETE Members, la sezione gioca un ruolo importante e dovrebbe essere ben definita.
Suddivisione della trave dei risultati

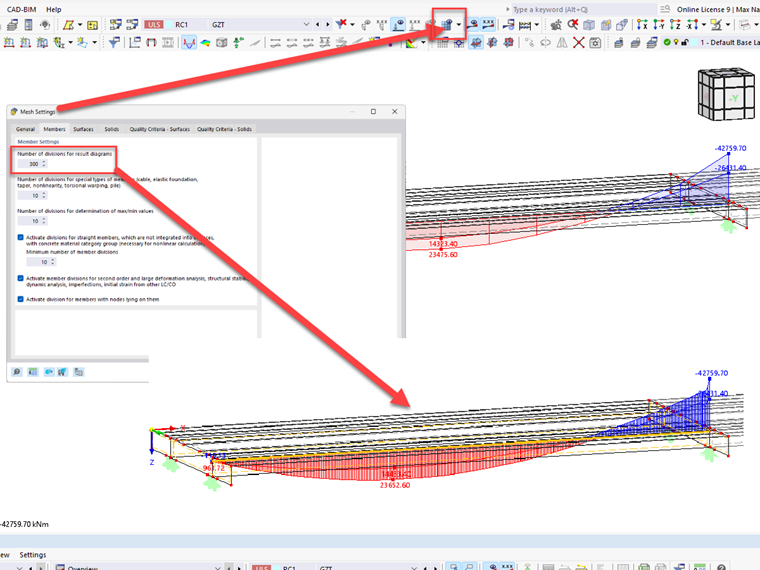

Affinché il diagramma delle forze interne non risulti troppo grossolano, dovrebbe essere impostato un numero maggiore di suddivisioni delle travi per i diagrammi dei risultati nei parametri di calcolo globali.
Posizione della trave di risultati

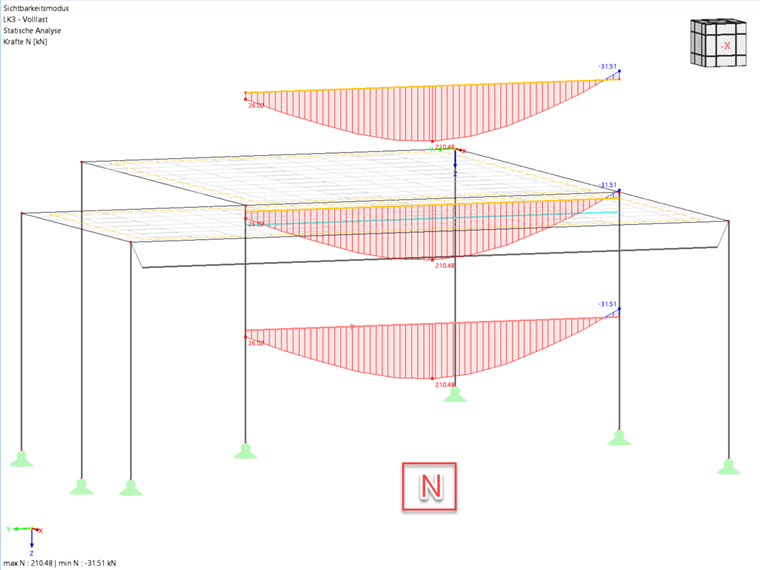

Per le forze interne N, Vy e Vz, la distanza parallela della trave di risultati rispetto al centro degli oggetti integrati non ha importanza. Se devono essere valutate solo le forze normali e di taglio, la trave di risultati può essere modellata per una visualizzazione chiara accanto o sopra la struttura.
Tuttavia, per le forze interne Mt, My e Mz, è fondamentale che la trave di risultati sia posizionata nel centro degli oggetti considerati. Ai momenti integrati si devono aggiungere le forze normali, moltiplicate per la distanza dei singoli nodi della mesh FE, al centro della trave di risultati.
