Pręt wynikowy służy do zestawienia wyników powierzchniowych w jednym wirtualnym pręcie. Dzięki temu można na przykład określić siły poprzeczne wynikające z powierzchni.
Pozycję pręta wynikowego w modelu można wybrać dowolnie. Nie wymaga on podpór ani bezpośredniego połączenia z modelem i nie mogą na niego działać żadne obciążenia. Do wymiarowania należy jednak przypisać przekrój. Ten przekrój nie wpływa na sztywność całego systemu.

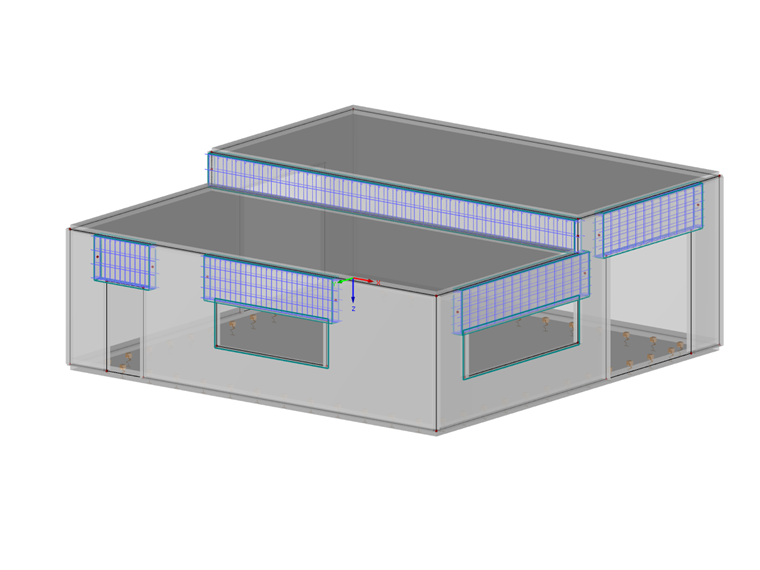

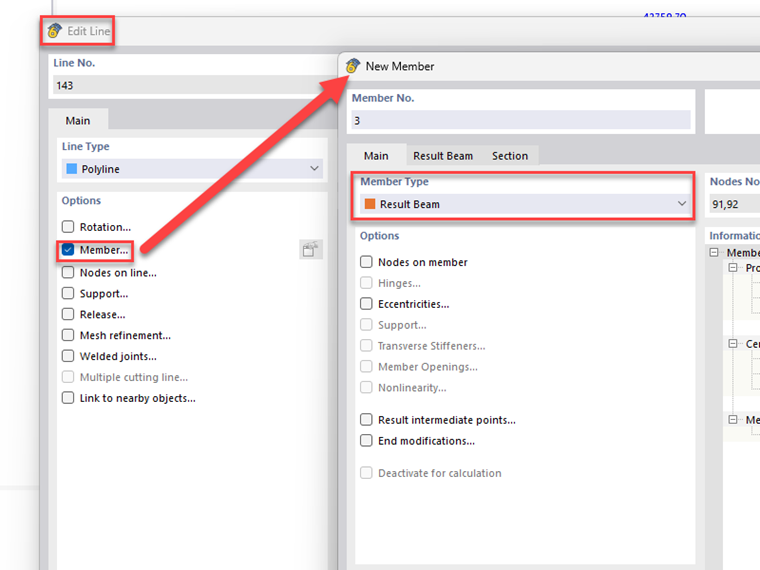

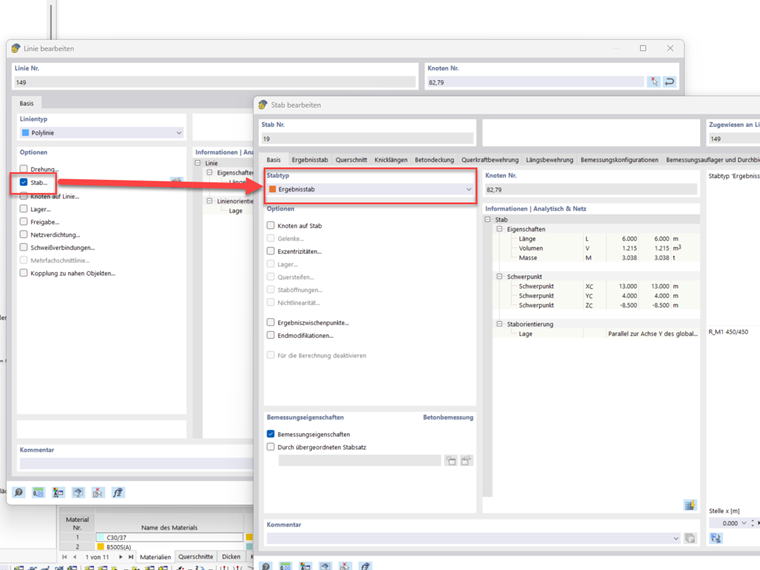

Aby utworzyć pręt wynikowy, należy na przykład wybrać linię w stropie i otworzyć ją dwukrotnie klikając w oknie dialogowym 'Edytuj linię'. Tam należy aktywować 'Opcję' Pręt i wybrać w otwartym oknie dialogowym typ pręta 'Pręt wynikowy'.
Wstaw obraz "Pręt wynikowy_Linia"
Wprowadzanie danych
Po wyborze typu pręta „Pręt wynikowy” należy podać dodatkowe parametry. Dostępne są cztery możliwości określenia obszaru integracji:
Integracja naprężeń i sił wewnątrz bloku o kwadratowej podstawie: używany jest kwadratowy obszar integracji, którego środek ciężkości znajduje się na osi pręta.
Integracja naprężeń i sił wewnątrz prostopadłościanu: używany jest prostokątny obszar integracji, którego środek ciężkości może się różnić.
Integracja naprężeń i sił wewnątrz cylindra: używany jest obszar integracji w kształcie koła, którego środek ciężkości znajduje się na osi pręta.
Integracja naprężeń i sił z określonych obiektów: do oceny wykorzystywane są tylko obiekty wymienione na poniższej liście „Włącz obiekty”, które znajdują się w możliwym obszarze działania (patrz następna sekcja).
Jeśli obszar integracji przecina obiekty, które nie mają być brane pod uwagę, należy wybrać je na liście „Wykluczone obiekty”.
Obszar działania pręta wynikowego
Pręt wynikowy może dostarczać wyniki tylko z obiektów znajdujących się w ramach prostokątnego zakresu od początku do końca pręta. Wszystkie obiekty poza tymi granicami są pomijane.

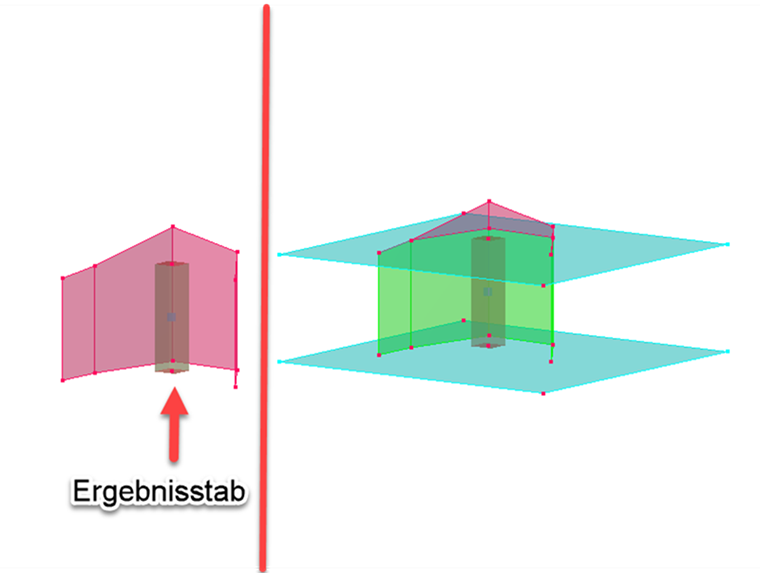

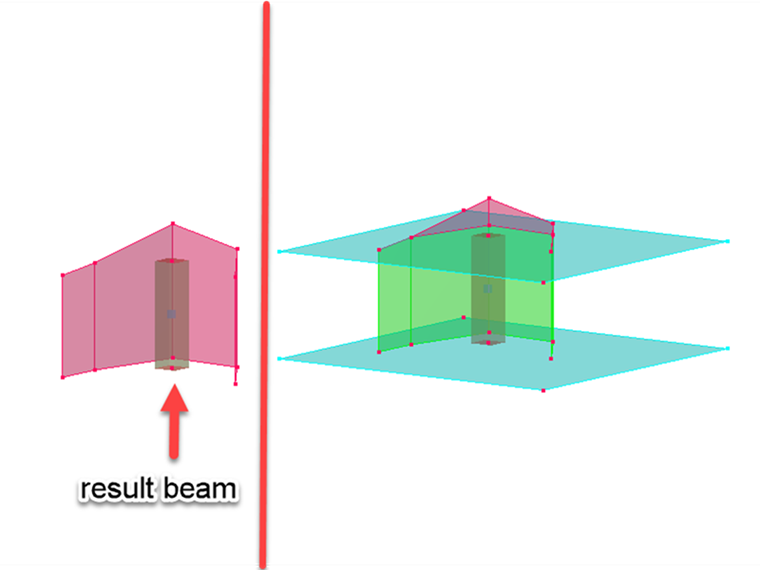

Dla wyjaśnienia: czerwone obszary na prawym obrazku nie są uwzględniane w wynikach. Turkusowe powierzchnie zostały ręcznie zamodelowane jako powierzchnie pomocnicze i wyznaczają granice pręta wynikowego.
Przekrój
Dla sił przekrojowych pręta nie ma znaczenia, jaki przekrój zostanie użyty. Jeśli pręt wynikowy ma być użyty tylko do określania sił przekrojowych, można użyć dowolnego przekroju. Jeśli jednak ma nastąpić dalsze wymiarowanie w modułach dodatkowych takich jak RF-STAHL EC3 czy RF-BETON Pręty, przekrój odgrywa istotną rolę i powinien być dokładnie zdefiniowany.
Podział pręta dla wyników

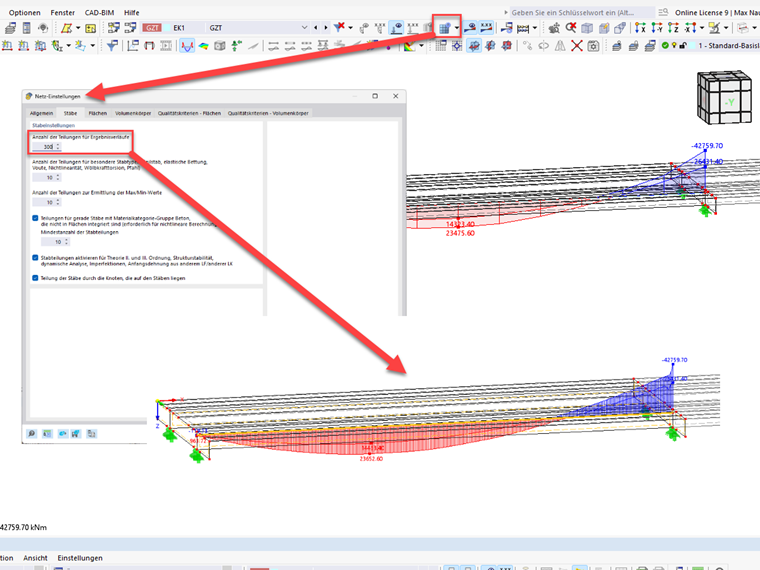

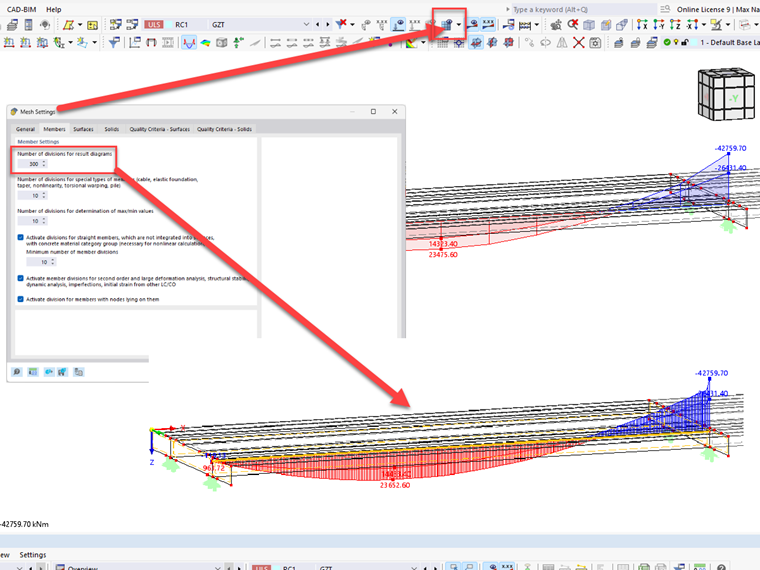

Aby mieć odpowiednio dokładny przebieg sił przekrojowych, liczba podziałów prętów dla przebiegów wyników powinna być ustawiona na wyższą wartość w globalnych parametrach obliczeniowych.
Pozycja pręta wynikowego

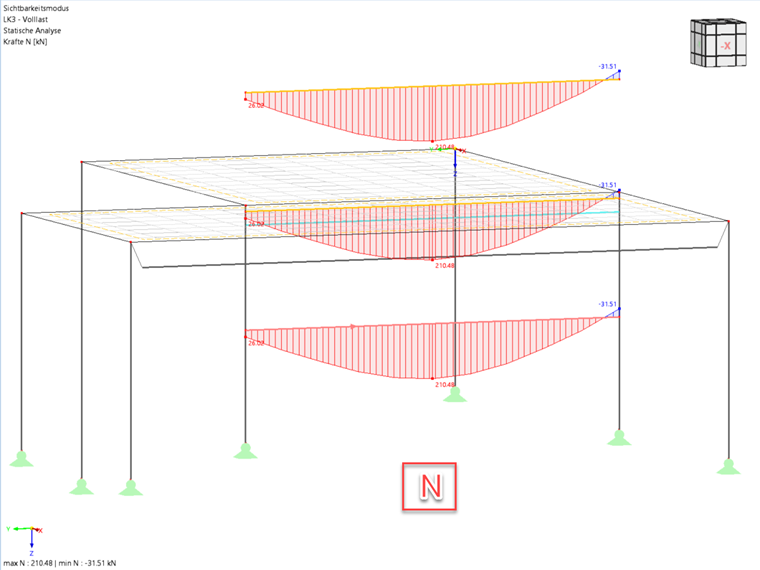

Dla sił przekrojowych N, Vy i Vz równoległa odległość pręta wynikowego od środka ciężkości integrowanych obiektów nie ma znaczenia. Jeśli mają być oceniane tylko siły normalne i poprzeczne, pręt wynikowy można zamodelować w sposób przejrzysty obok lub powyżej struktury.

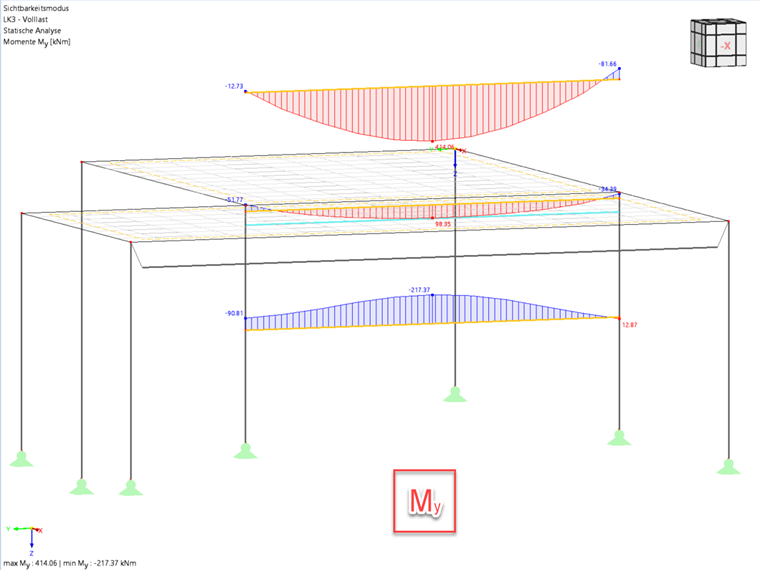

Dla momentów przekrojowych Mt, My i Mz istotne jest, aby pręt wynikowy został umieszczony w środku ciężkości rozważanych obiektów. Do integrowanych momentów dodawane są jeszcze siły normalne, pomnożone przez odległość poszczególnych punktów siatki FE od środka ciężkości pręta wynikowego.
