Výsledkový prut slouží k seskupení výsledků na plochách do virtuálního prutu. Tak lze například určit posouvající síly vyplývající z dané plochy.
Polohu výsledkového prutu v modelu lze volně zvolit. Nepotřebuje žádné podepření ani přímé spojení s modelem a nemohou na něj působit žádná zatížení. Pro posouzení je však nutné přiřadit průřez. Tento průřez neovlivňuje tuhost celého systému.

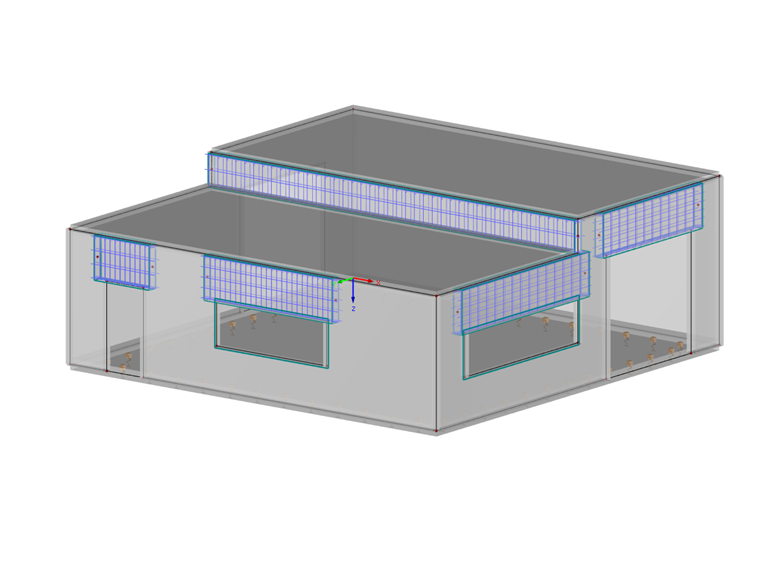

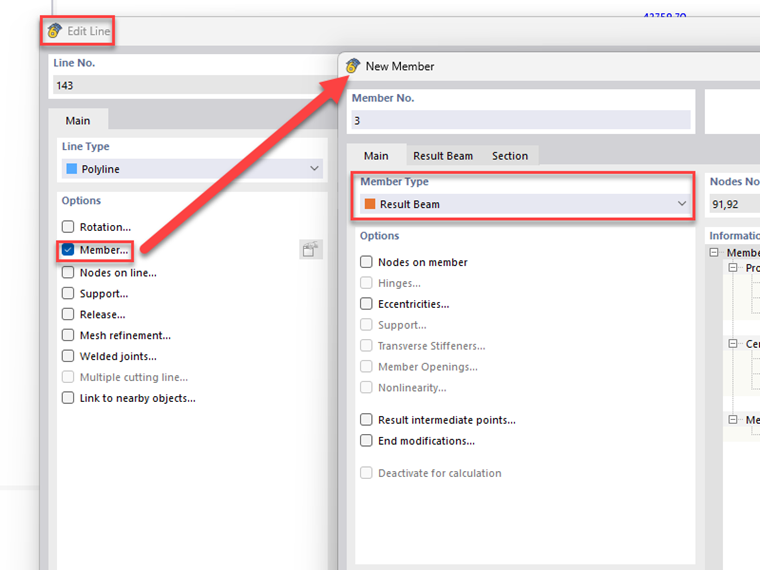

Chcete-li vytvořit výsledkový prut, vyberte například linii ve stropě a dvojitým kliknutím otevřete dialog „Upravit linii“. Tam aktivujte možnost „Prut“ a v otevřeném dialogu vyberte typ prutu „Výsledkový prut“.
Vložit obrázek "Výsledkový_prut_Linie"
Vstupní údaje
Poté, co vyberete typ prutu „Výsledkový prut“, je třeba zadat další parametry. K dispozici jsou čtyři možnosti pro zadání oblasti integrace:
Integrace napětí a sil uvnitř bloku se čtvercovým základním půdorysem: Použije se čtvercová oblast integrace, jejíž těžiště leží na ose prutu.
Integrace napětí a sil uvnitř kvádru: Použije se obdélníková oblast integrace, jejíž těžiště se může měnit.
Integrace napětí a sil uvnitř válce: Použije se kruhová oblast integrace, jejíž těžiště leží na ose prutu.
Integrace napětí a sil definovaných objektů: K výpočtu se použijí pouze objekty uvedené v seznamu „Zahrnout objekty“, které se nacházejí v rámci možné oblasti působebí (viz následující odstavec).
Pokud se oblast integrace překrývá s objekty, které nemají být zohledněny, je třeba je vybrat v seznamu „Vyloučené objekty“.
Oblast působení výsledkového prutu
Výsledkový prut může zobrazit pouze výsledky objektů, které se nacházejí v pravoúhlé ose mezi počátkem a koncem prutu. Všechny objekty mimo tyto hranice nejsou zohledněny.

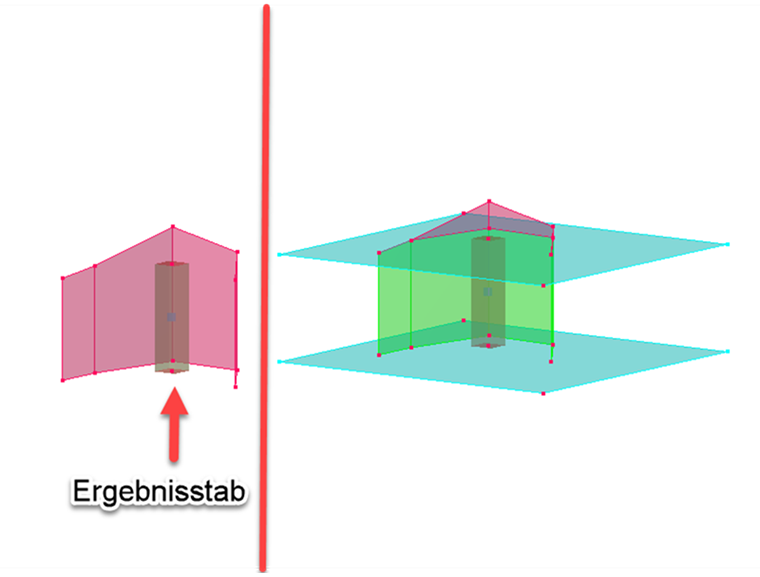

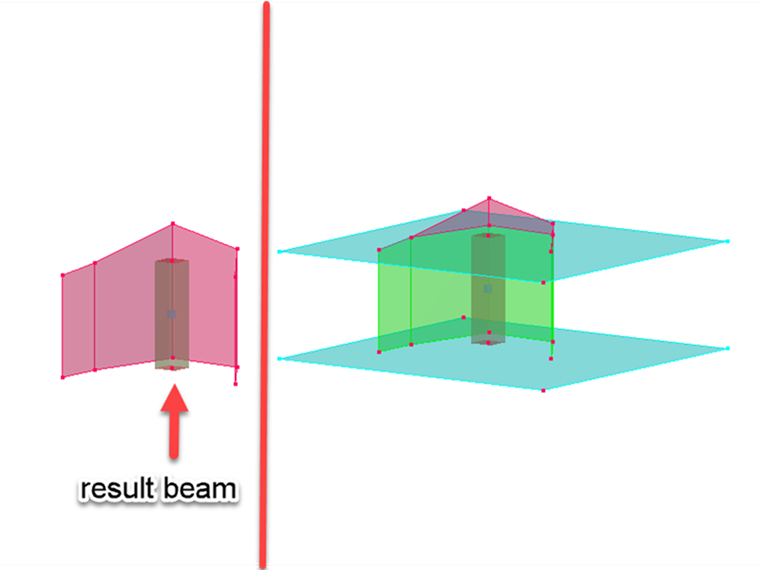

Pro ilustraci: Oblasti označené červeně na obrázku vpravo se nezohledňují ve výsledcích. Tyrkysové plochy byly ručně vymodelovány jako pomocné plochy a představují hranice výsledkového prutu.
Průřez
Pro vnitřní síly v prutu není rozhodující, jaký průřez se použije. Pokud se má tedy výsledkový prut použít pouze pro výpočet vnitřních sil, lze použít libovolný průřez. Má-li však následně dojít k posouzení prutů v přídavných modulech, jako jsou RF-STEEL EC3 nebo RF-CONCRETE Members, hraje průřez důležitou roli a měl by být přesně definován.
Dělení prutu výsledků

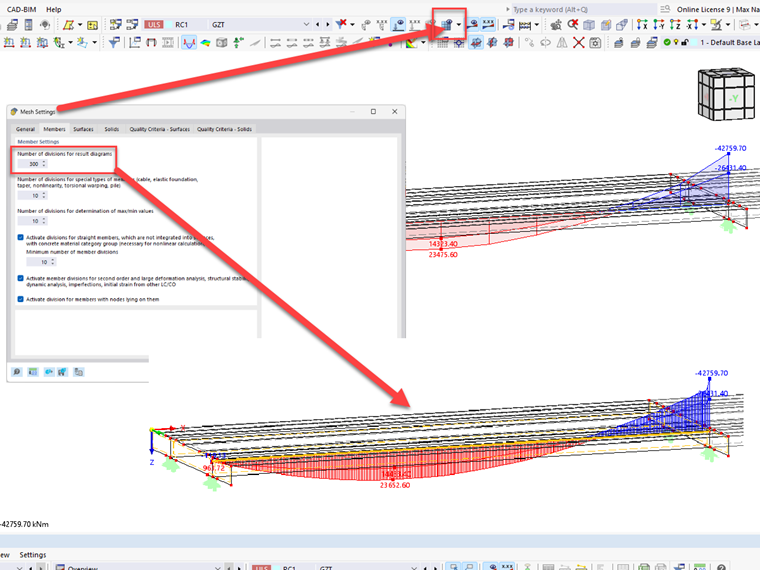

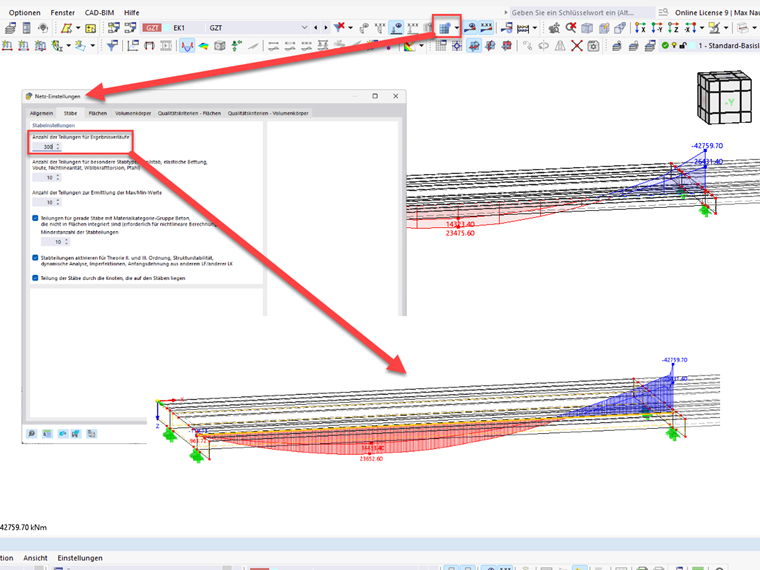

Aby průběh vnitřních sil nebyl příliš hrubý, je třeba v globálních parametrech výpočtu nastavit vyšší počet dělení prutů pro průběhy výsledků.
Poloha výsledkového prutu
U vnitřních sil N, Vy a Vz nehraje roli vzdálenost výsledkového prutu od těžiště integrovaných objektů. Pokud se tedy mají vyhodnotit pouze normálové a posouvající síly, lze pro přehledné znázornění výsledkový prut modelovat vedle nebo nad konstrukcí.

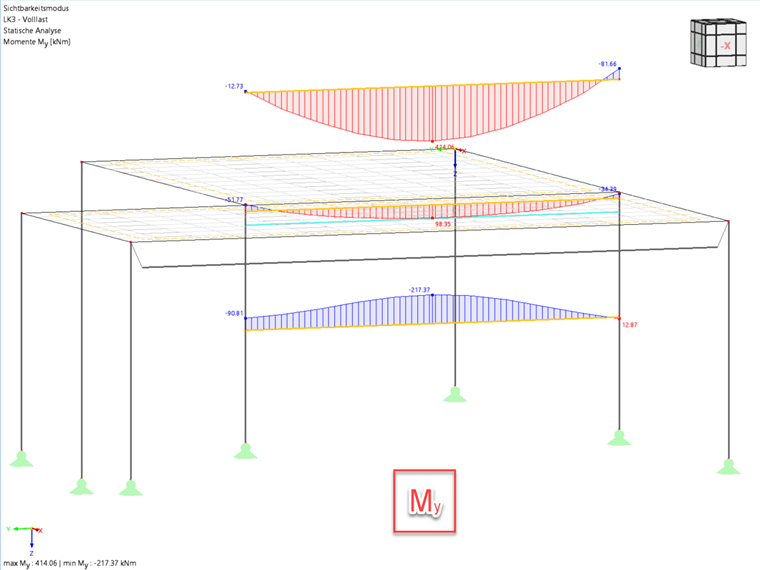

Pro vnitřní síly Mt, My a Mz je však rozhodující, aby byl výsledkový prut umístěn v těžišti uvažovaných objektů. K integrovaným momentům se k těžišti výsledkového prutu přičítají ještě normálové síly, vynásobené vzdáleností jednotlivých bodů sítě prvků.
