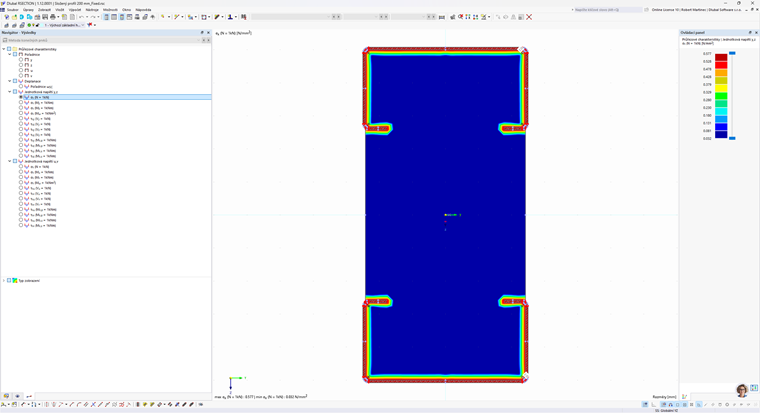

Я создаю составное сечение из деревянного бруска и тонкостенных стальных С-образных профилей в RSECTION, как показано на рисунке, и получаю предупреждение "Точка напряжения находится за пределами любого элемента". Как я могу исправить сечение?

Question

Accepted Answer

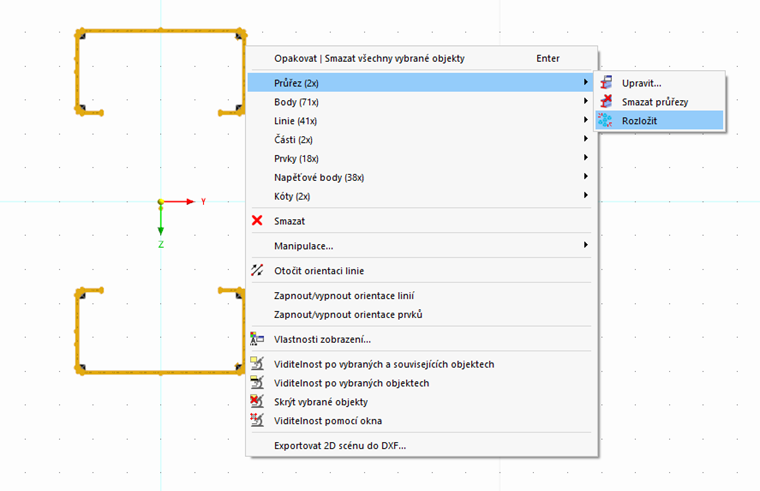

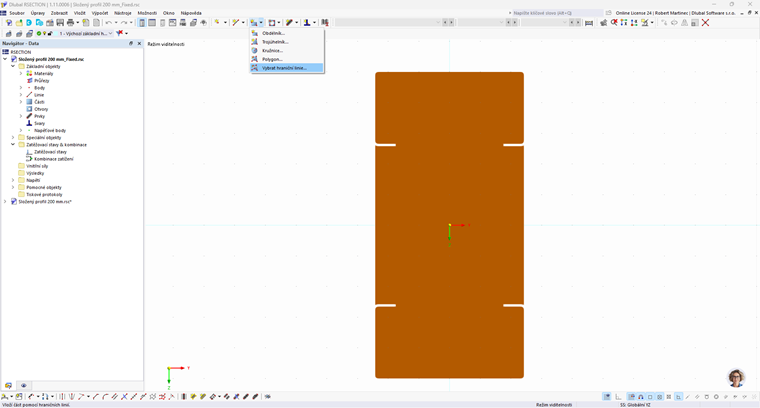

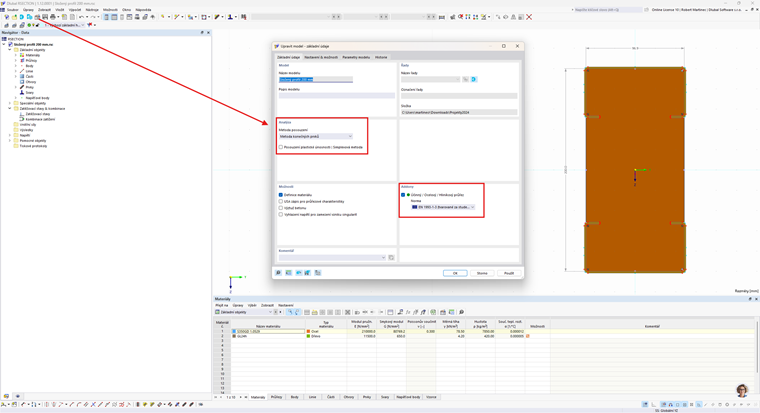

В вашей модели несколько ошибок, которые необходимо исправить. В основных данных о модели у вас выбрана методика конечных элементов и одновременно расчет эффективного сечения по стандарту для тонкостенных сечений. Это невозможно комбинировать. Расчет эффективного сечения необходимо деактивировать.  Далее необходимо исправить часть сечения из дерева, так как оно перекрывается с частями стальных сечений. Соответственно проще деревянную часть удалить. Затем необходимо разбить стальные сечения на отдельные части. Так удобнее с ними работать.  Затем необходимо добавить отсутствующие линии для контура и создать новую часть с помощью функции Выбрать Граничные линии.  Затем уже можно рассчитать сечение.

Гибридное сечение
