Przekrój hybrydowy

Tworzę przekrój złożony z drewnianego elementu i stalowych cienkościennych ceowników w programie RSECTION, jak na rysunku i pojawia mi się ostrzeżenie „Punkt naprężeniowy znajduje się poza jakimiemukolwiek elementem”. Jak mogę poprawić ten przekrój?

Odpowiedź:

W Twoim modelu jest kilka błędów, które trzeba było naprawić. W podstawowych danych modelu wybrałeś metodę elementów skończonych i jednocześnie obliczenia efektywnego przekroju według normy dla cienkościennych przekrojów. Tego nie można łączyć. Obliczenia efektywnego przekroju należy dezaktywować.

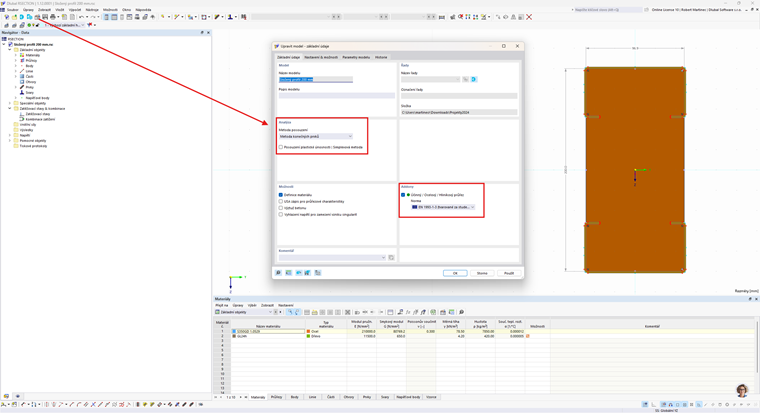

Metody elementów skończonych nie można łączyć z obliczaniem efektywnego przekroju zgodnie z normą dla przekrojów cienkościennych
Metody elementów skończonych i obliczania efektywnych przekrojów według normy dla przekrojów cienkościennych nie można łączyć.

Dalej, należy poprawić część z drewna, ponieważ nakłada się ona na części stalowych przekrojów. W zasadzie prostszym rozwiązaniem jest usunięcie drewnianej części. Następnie należy rozłożyć stalowe przekroje na poszczególne części. Wtedy łatwiej z nimi pracować.

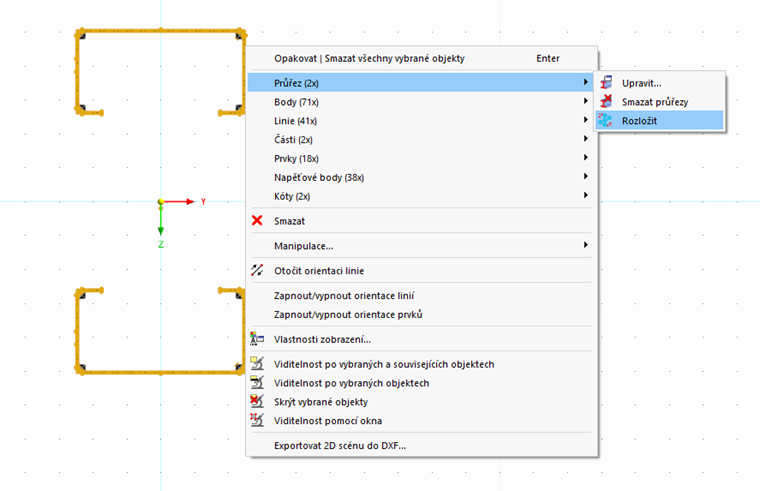

Należy również dostosować część przekroju z drewna, ponieważ pokrywa się z częścią przekroju stalowego. Alternatywnie, prostszym rozwiązaniem jest usunięcie drewnianej części. Następnie należy rozłożyć stalowe przekroje na poszczególne części. Ułatwi to dalsze operacje.
Rozkład przekrojów

Następnie konieczne jest uzupełnienie brakujących linii dla obrysu i utworzenie nowej części za pomocą funkcji Wybierz Linie Graniczne.

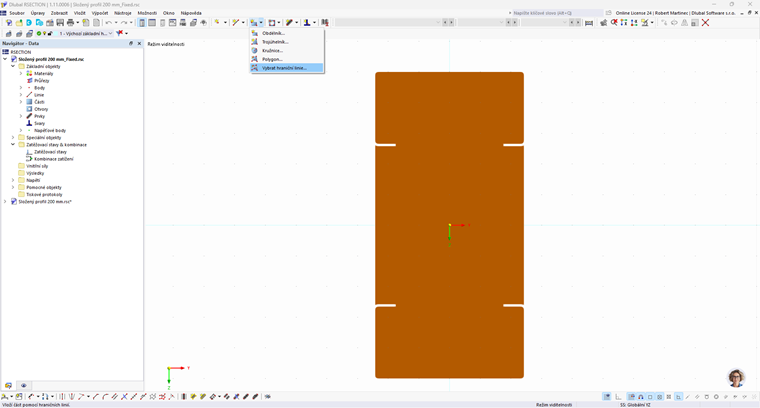

Uzupełnienie brakujących linii dla obrysu i stworzenie nowej części przy użyciu funkcji Wyboru linii granicznych
Tworzenie nowej części za pomocą funkcji Wybierz linie graniczne

Następnie można już obliczyć przekrój.

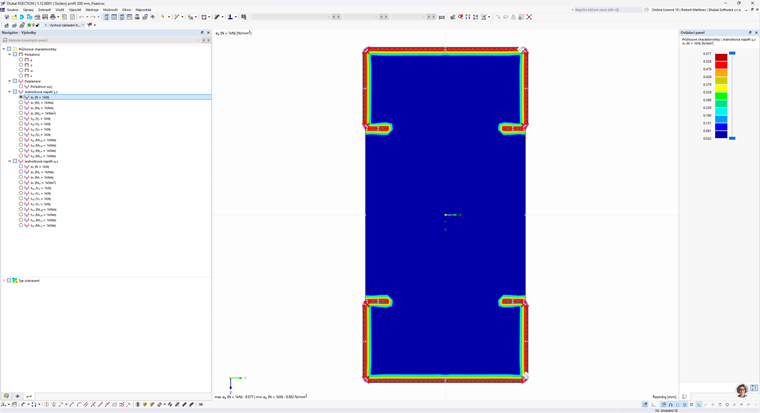

Naprężenie w przekroju
Naprężenie przekrojowe
