Sto creando una sezione composta in RSECTION da una trave di legno e da sezioni a C in acciaio a parete sottile. Vedo un'avvertenza che dice 'Il punto di tensione si trova al di fuori di qualsiasi elemento'. Come posso correggere la sezione?

Question

Sto creando una sezione composta in RSECTION da una trave di legno e da sezioni a C in acciaio a parete sottile. Vedo un'avvertenza che dice  'Il punto di tensione si trova al di fuori di qualsiasi elemento'. Come posso correggere la sezione?

Accepted Answer

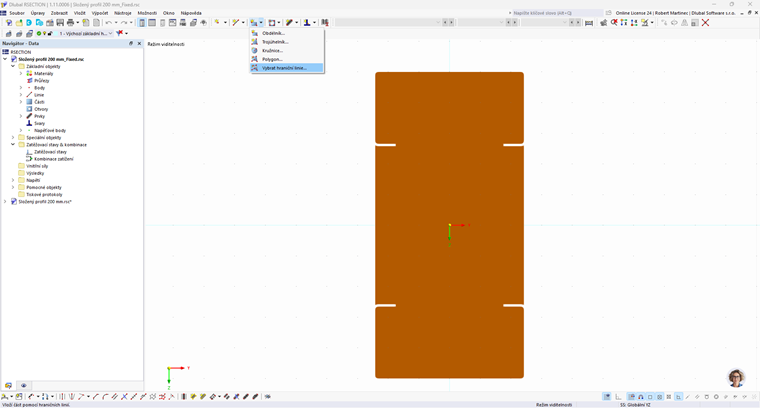

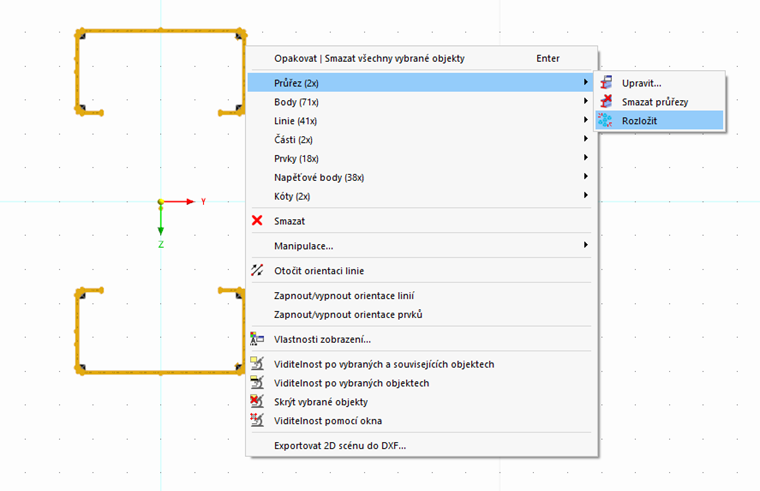

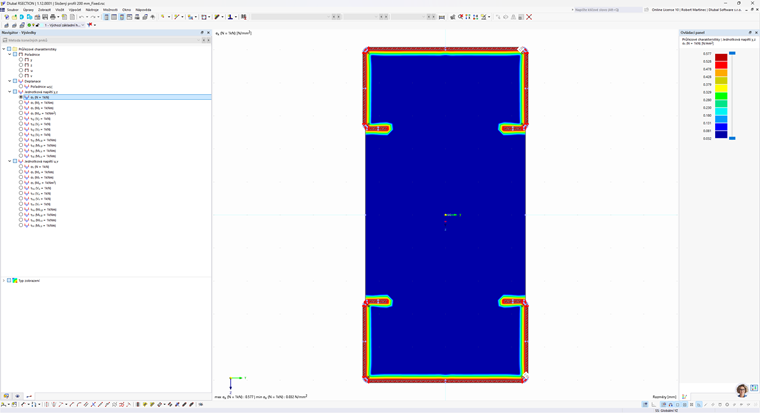

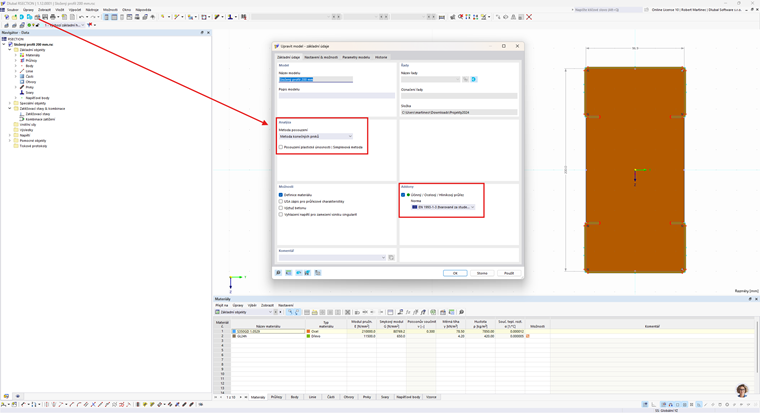

Nel tuo modello ci sono diversi errori che dovevano essere corretti. Nei dati di base del modello hai selezionato il metodo degli elementi finiti e contemporaneamente il calcolo della sezione efficace secondo la norma per sezioni sottili. Questo non &#232; combinabile. &#200; necessario disattivare il calcolo della sezione efficace.      Inoltre, &#232; necessario modificare la parte in legno della sezione perch&#233; si sovrappone alle parti delle sezioni in acciaio. &#200; pi&#249; semplice rimuovere la parte in legno. Successivamente, &#232; necessario scomporre le sezioni in acciaio in singole parti. Cos&#236; sar&#224; pi&#249; facile lavorarci.      Successivamente, &#232; necessario aggiungere le linee mancanti per il contorno e creare una nuova parte utilizzando la funzione Seleziona Linee di Confine.      Dopodich&#233;, la sezione pu&#242; essere calcolata.
