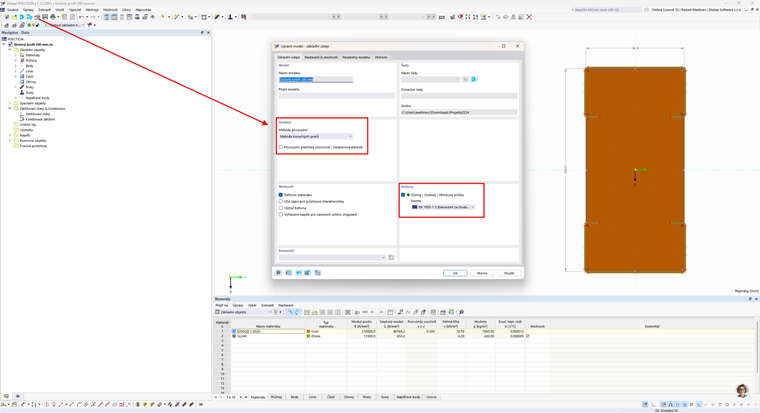

Existem vários erros no seu modelo que precisaram ser corrigidos. Nos dados básicos do modelo, você selecionou o método de elementos finitos e, ao mesmo tempo, o cálculo da seção eficaz de acordo com a norma para seções de paredes finas. Isso não pode ser combinado. É necessário desativar o cálculo da seção eficaz.

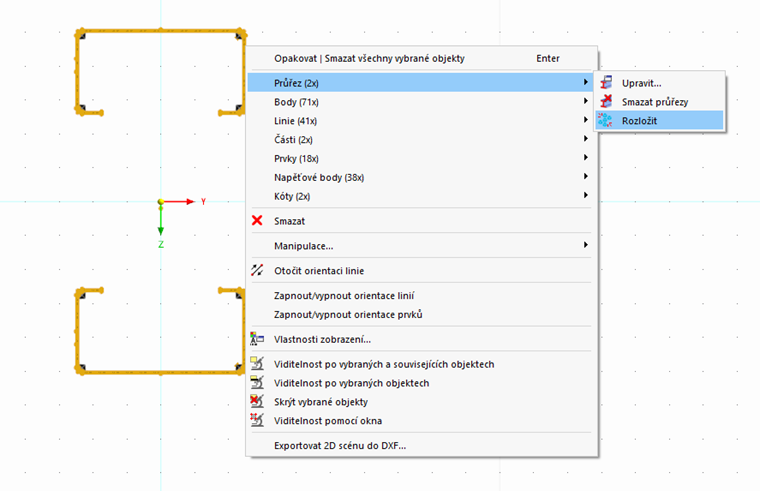

Além disso, é necessário ajustar a parte da seção de madeira, pois ela se sobrepõe às partes das seções de aço. Seria mais simples apagar a parte de madeira. Depois, é necessário dividir as seções de aço em partes individuais. Será mais fácil trabalhar com elas desta forma.
.png?mw=760&hash=1429621a65410d69566e86a5b37ac48fa1efcd7d)

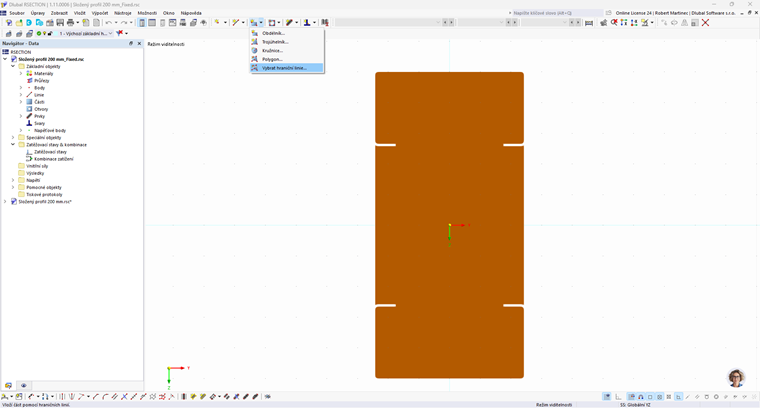

Posteriormente, é preciso adicionar as linhas faltantes para o contorno e criar uma nova parte usando a função Selecionar linhas de fronteira.
.png?mw=760&hash=335ceaab45719e1f25d8216493d4629611c2b73e)

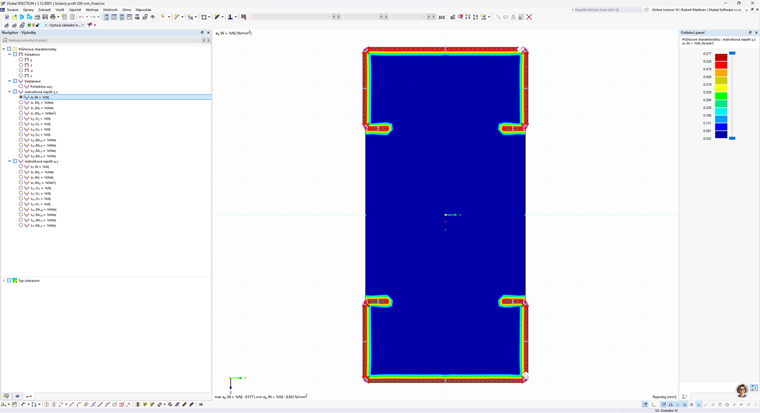

Finalmente, a seção já pode ser calculada.
