Hybrider Querschnitt

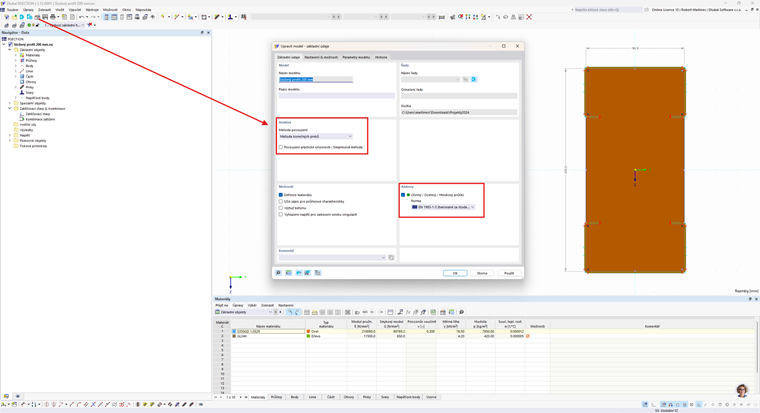

In Ihrem Modell gibt es mehrere Fehler, die korrigiert werden müssen. In den Modell-Basisangaben haben Sie die Finite-Elemente-Methode und gleichzeitig die Berechnung des wirksamen Querschnitts gemäß der Norm für dünnwandige Querschnitte ausgewählt. Diese können nicht kombiniert werden. Sie müssen die Berechnung des wirksamen Querschnitts deaktivieren.

Die Finite-Elemente-Methode und die Berechnung des wirksamen Querschnitts gemäß der Norm für dünnwandige Querschnitte können nicht kombiniert werden.

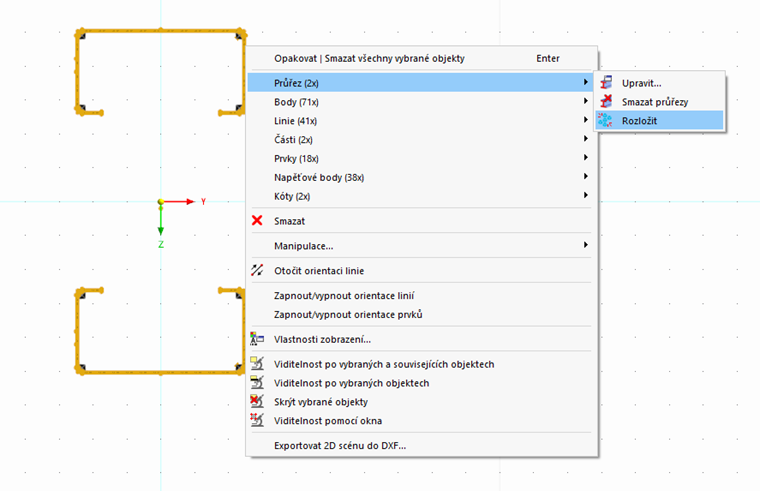

Als Nächstes müssen Sie den Holzquerschnitt ändern, da er sich mit Teilen der Stahlquerschnitte überlappt. Es ist einfacher, den Holzteil zu löschen und die Stahlquerschnitte in einzelne Teile aufzuteilen. So lässt sich leichter damit arbeiten.

Querschnittsverteilung

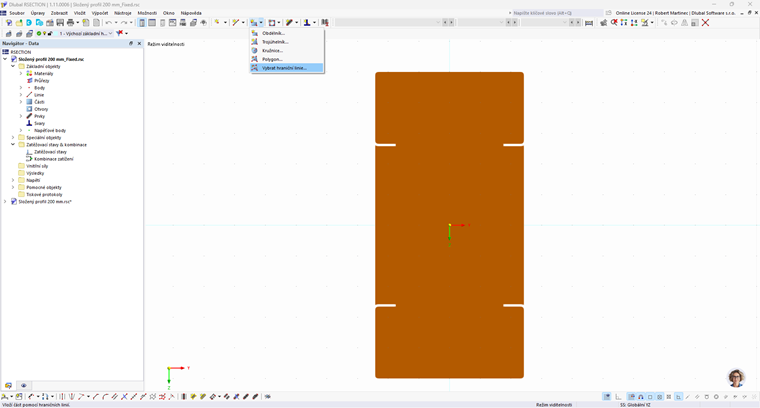

Anschließend müssen Sie die fehlenden Linien für den Umriss hinzufügen und mit der Funktion „Begrenzungslinien wählen” ein neues Teil erstellen.

Erstellen eines neuen Teils mit der Funktion „Begrenzungslinien wählen“

Danach kann der Querschnitt berechnet werden.

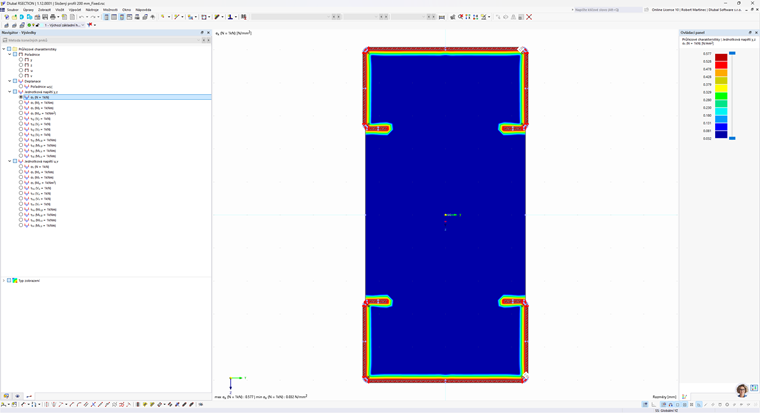

Spannung am Querschnitt
