回复:

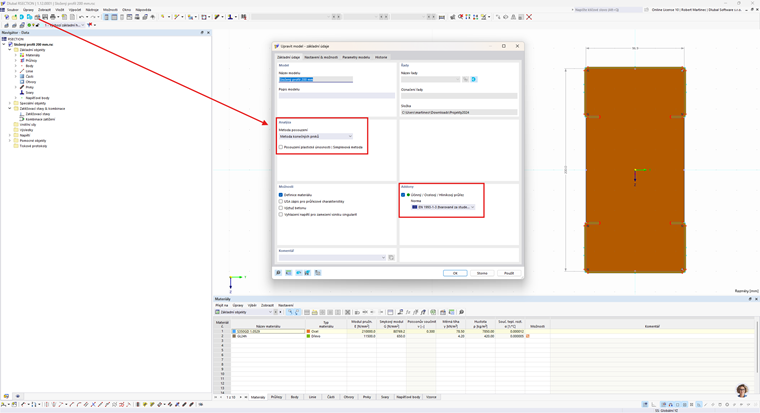

在您的模型中存在一些需要修正的错误。在模型的基本数据中，您选择了有限元方法，同时采用了标准中用于薄壁截面的有效截面计算。这两者不能结合使用。需要停用有效截面的计算。

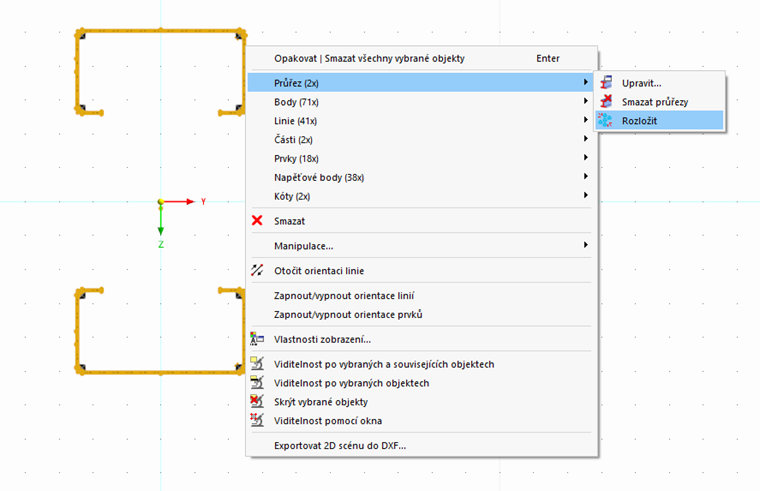

此外，需要调整木结构部分的截面，因为它与钢截面部分重叠。或者，更简单的方式是删除木结构部分。然后，需要将钢截面分解为独立的部分，这样可以更方便地处理它们。
.png?mw=760&hash=1429621a65410d69566e86a5b37ac48fa1efcd7d)

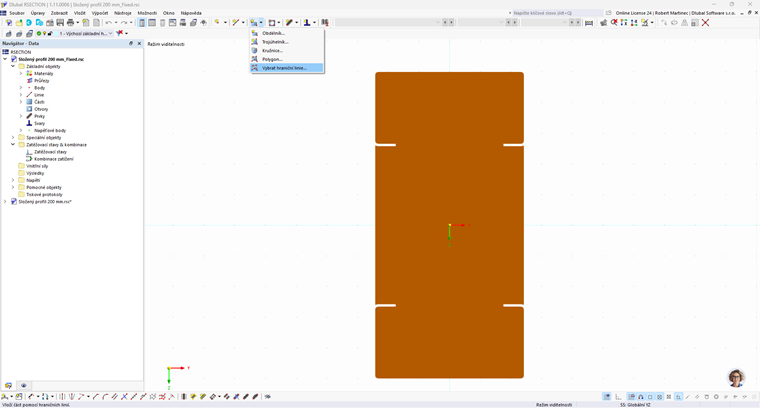

随后，需要补充缺失的轮廓线，并使用“选择边界线”功能创建一个新的部分。
.png?mw=760&hash=335ceaab45719e1f25d8216493d4629611c2b73e)

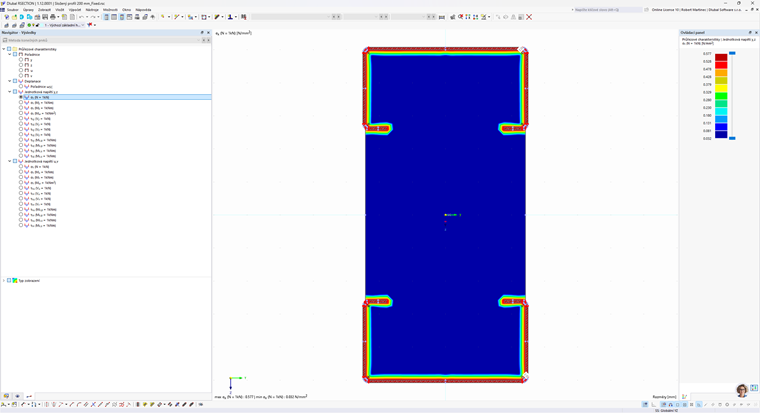

此后，即可计算截面。
混合截面
如何在 RSECTION 中修复用于创建复合截面的“应力点在任何构件之外”？
