Odpověď:

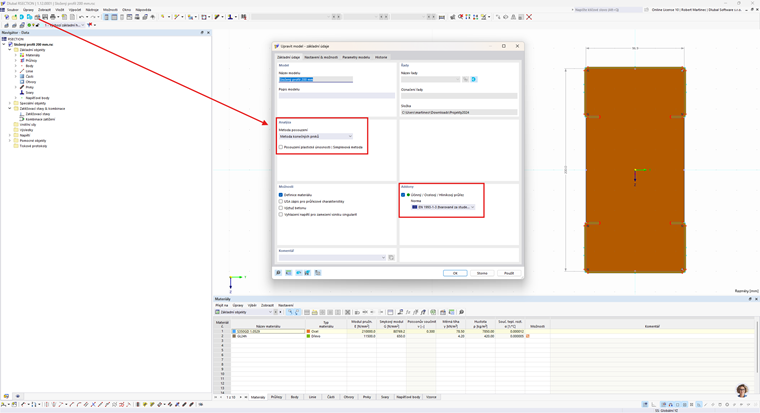

Ve Vašem modelu je několik chyb, které bylo třeba opravit. V základních údajích o modelu máte zvolenou metodu konečných prvků a zároveň výpočet účinného průřezu dle normy pro tenkostěnné průřezy. To nelze kombinovat. Výpočet účinného průřezu je třeba deaktivovat.

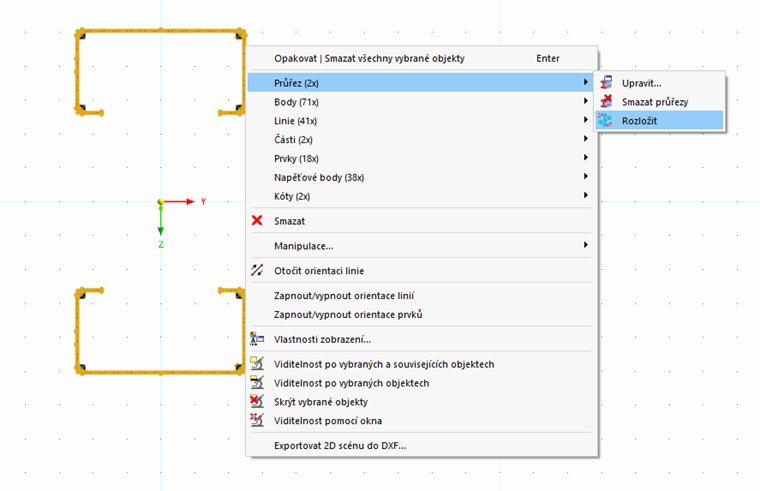

Dále je třeba upravit část průřezu ze dřeva, protože se překrývá s částmi ocelových průřezů. Respektive je jednodušší dřevěnou část vymazat. Poté je třeba ocelové průřezy rozložit na jednotlivé části. Lépe se pak s nimi pracuje.
.png?mw=760&hash=1429621a65410d69566e86a5b37ac48fa1efcd7d)

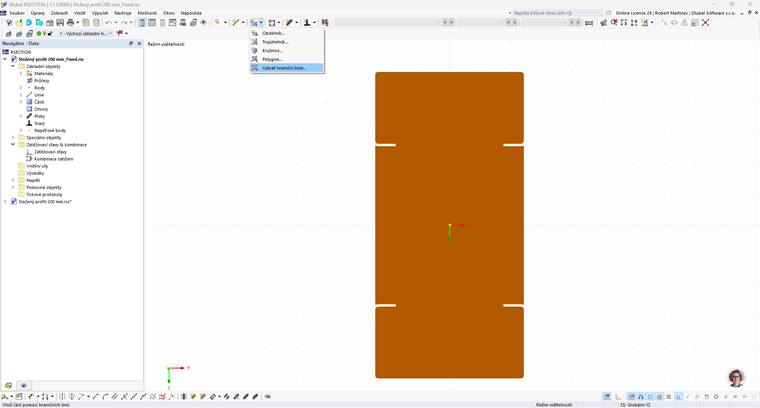

Následně je nutné doplnit chybějící linie pro obrys a vytvořil novou část pomocí funkce Vybrat Hraniční linie.
.png?mw=760&hash=335ceaab45719e1f25d8216493d4629611c2b73e)

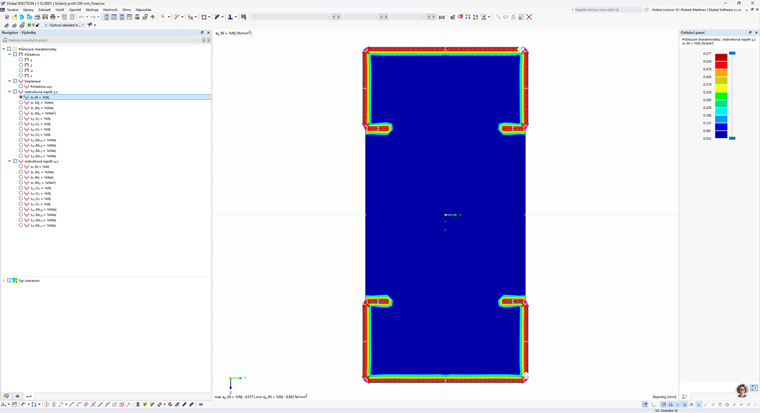

Následně již je možné průřez spočítat.
