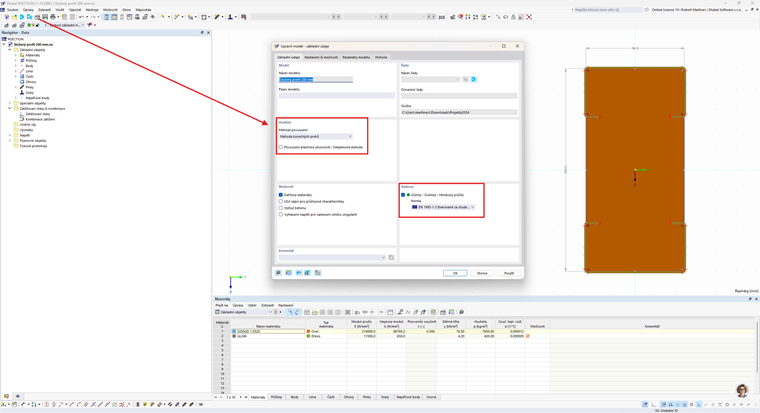

Votre modèle contient plusieurs erreurs qui doivent être corrigées. Dans les données de base du modèle, vous avez sélectionné la méthode des éléments finis et en même temps le calcul de la section efficace selon la norme pour les sections à parois minces. Ces deux options ne sont pas compatibles. Le calcul de la section efficace doit être désactivé.

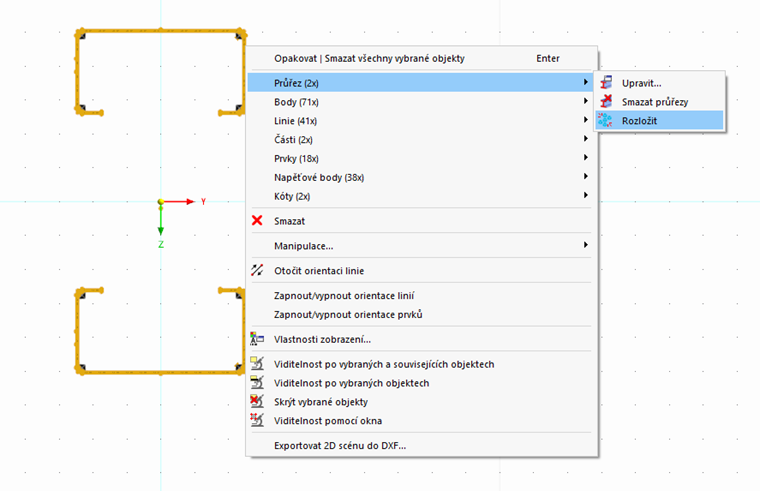

Ensuite, la pièce en bois de la section doit être modifiée : elle chevauche les pièces en acier des sections. Le plus simple est de supprimer la pièce en bois, puis de décomposer les sections en acier en pièces individuelles. Cela rend leur manipulation plus facile.
.png?mw=760&hash=1429621a65410d69566e86a5b37ac48fa1efcd7d)

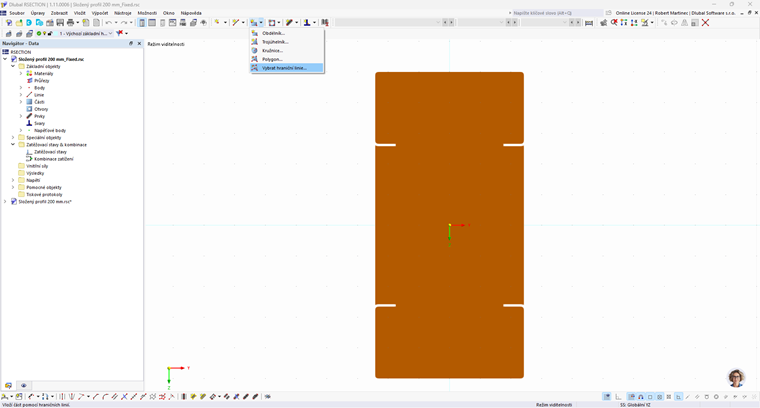

Une fois que c’est fait, ajoutez les lignes manquantes pour le contour afin de créer une nouvelle pièce en utilisant la fonction « Sélectionner les lignes de contour ».
.png?mw=760&hash=335ceaab45719e1f25d8216493d4629611c2b73e)

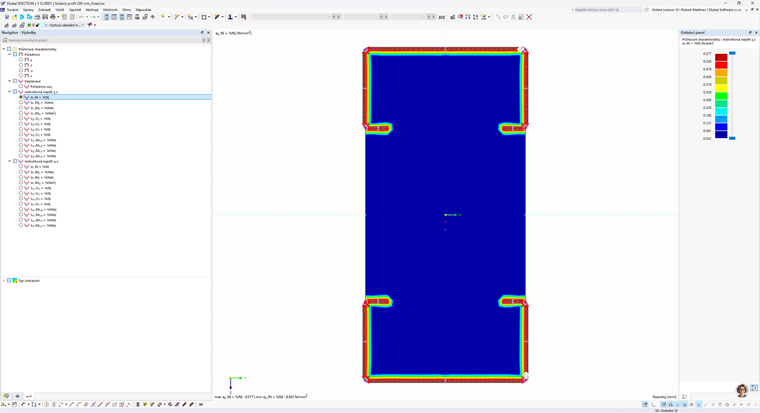

Et voilà, votre section est enfin calculable.
