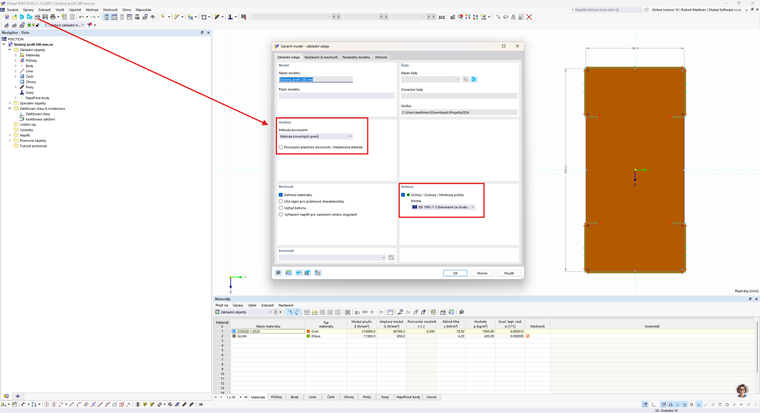

Hay varios errores en su modelo que deben corregirse. En los datos básicos del modelo, ha elegido el método de elementos finitos y al mismo tiempo el cálculo de la sección eficaz según la norma para secciones de pared delgada. Esto no se puede combinar. Es necesario desactivar el cálculo de la sección eficaz.

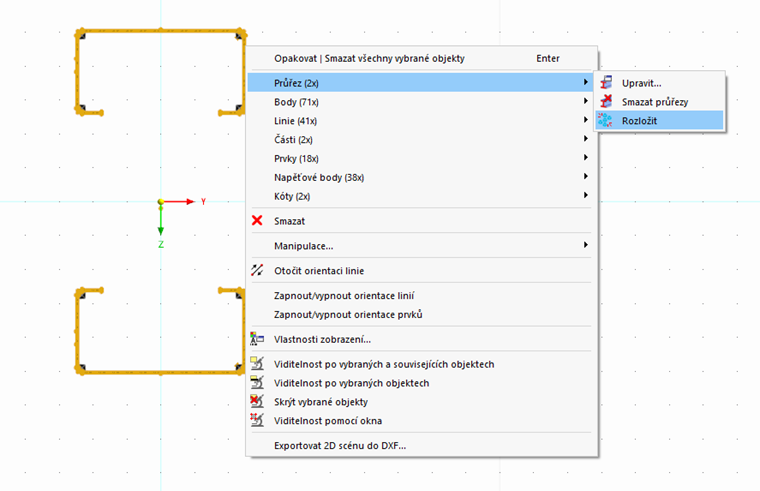

Además, es necesario ajustar la parte de la sección de madera, ya que se superpone con las partes de las secciones de acero. Es más fácil eliminar la parte de madera. Luego, es necesario descomponer las secciones de acero en partes individuales. Así será más fácil trabajar con ellas.
.png?mw=760&hash=1429621a65410d69566e86a5b37ac48fa1efcd7d)

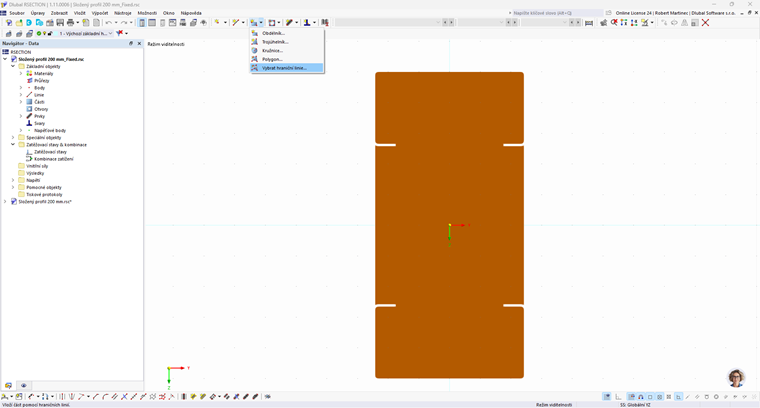

Después, es necesario completar las líneas faltantes para el contorno y crear una nueva parte usando la función Seleccionar Líneas de Límite.
.png?mw=760&hash=335ceaab45719e1f25d8216493d4629611c2b73e)

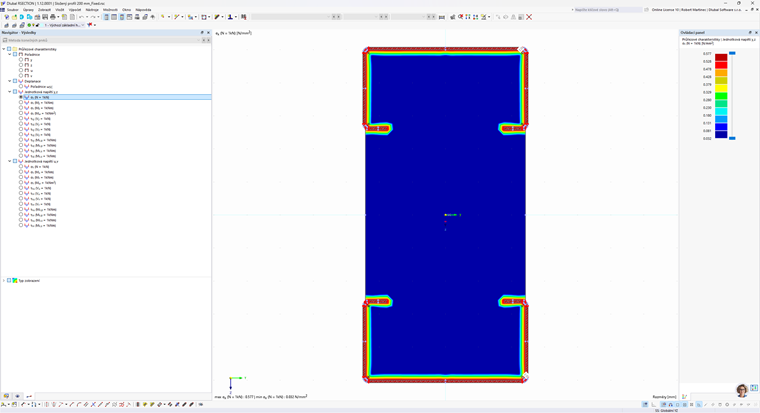

Después de esto, ya se puede calcular la sección.
