После проведения расчета соединения результаты можно проанализировать в отдельном окне "Результаты в стальном соединении". Отображение результатов в этом окне происходит по сочетаниям нагрузок. Внутри этого окна нет возможности переключаться между сочетаниями нагрузок.
Для этого существуют два варианта:
- Навигация через таблицу
- Навигация через детали проверки.
Навигация через таблицу

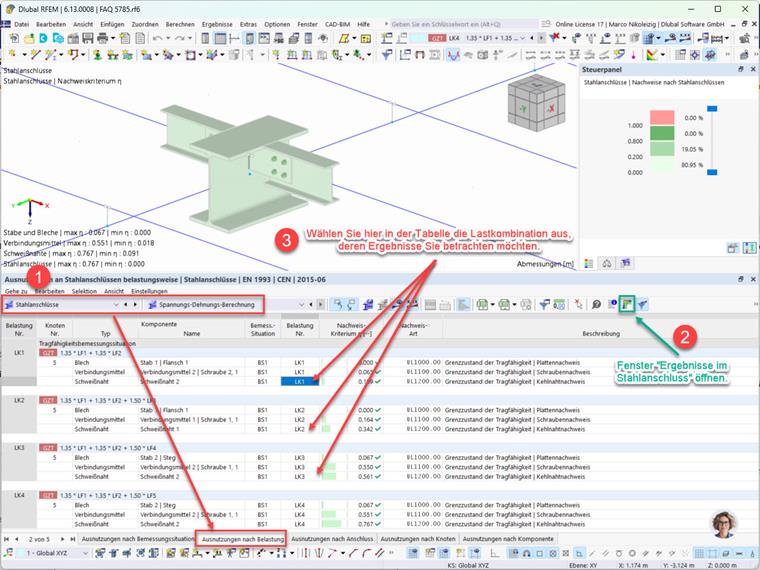

Выберите таблицу для результатов надстройки стальных соединений и перейдите на вкладку "Использование по нагрузке". При открытом окне "Результаты в стальном соединении" вы можете щелкнуть по соответствующим строкам в таблице, чтобы переключиться на нужное сочетание нагрузок. Окно "Результаты в стальном соединении" (см. изображение 1) будет автоматически обновлено.
Навигация через детали проверки

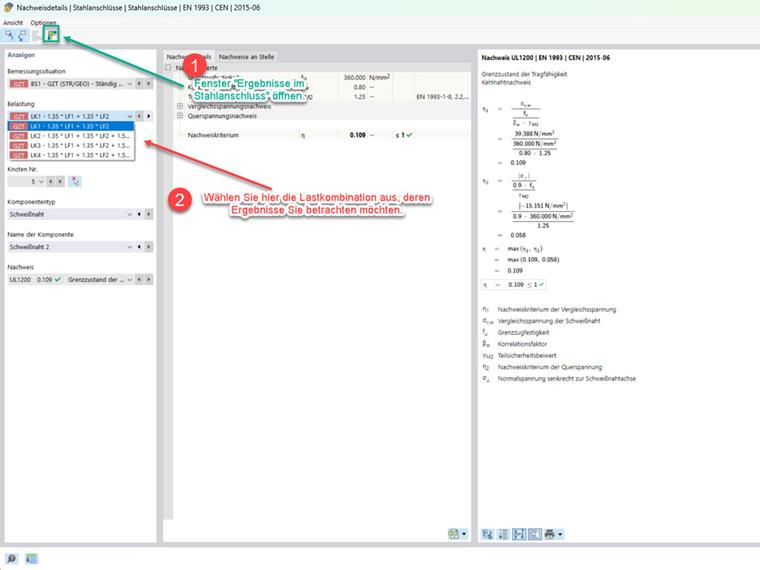

Дважды щелкните в таблице результатов надстройки стальных соединений на проверку, чтобы попасть в окно деталей проверки. При открытом окне "Результаты в стальном соединении" вы можете выбрать нужное сочетание нагрузок, выбирая нагрузку. Выбранное таким образом сочетание нагрузок будет отображаться для анализа в окне "Результаты в стальном соединении" (Изображение 1).

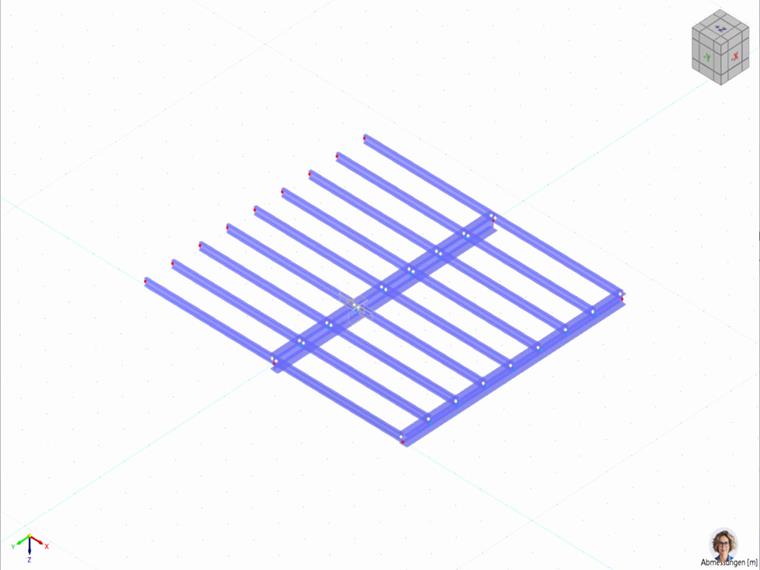

Нажав на следующее изображение, вы будете перенаправлены на скачивание примера модели.
