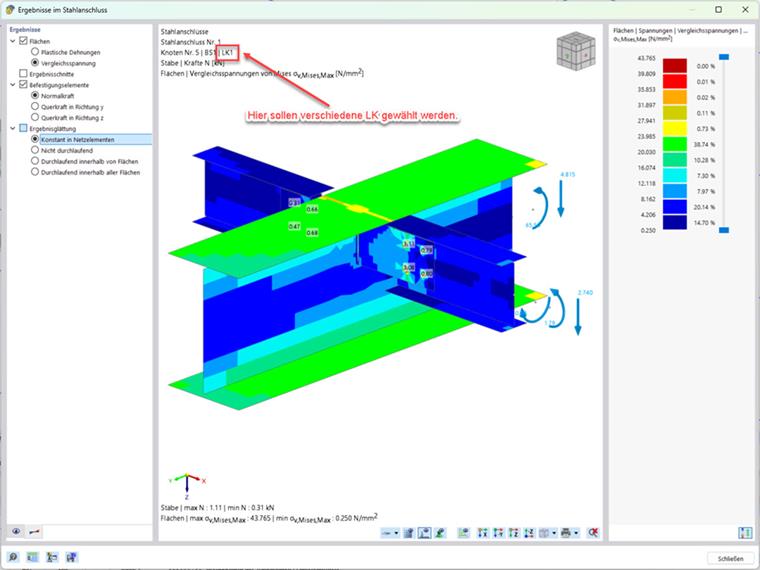

Après la vérification réussie d’un assemblage, les résultats peuvent être analysés dans une fenêtre distincte « Résultats dans l’assemblage acier ». L’affichage des résultats dans cette fenêtre se fait par combinaison de charges. Cette fenêtre ne permet pas de basculer entre les combinaisons de charges.
Pour cela, il existe deux possibilités :
- Navigation via le tableau
- Navigation via les détails de vérification.
Navigation à travers le tableau

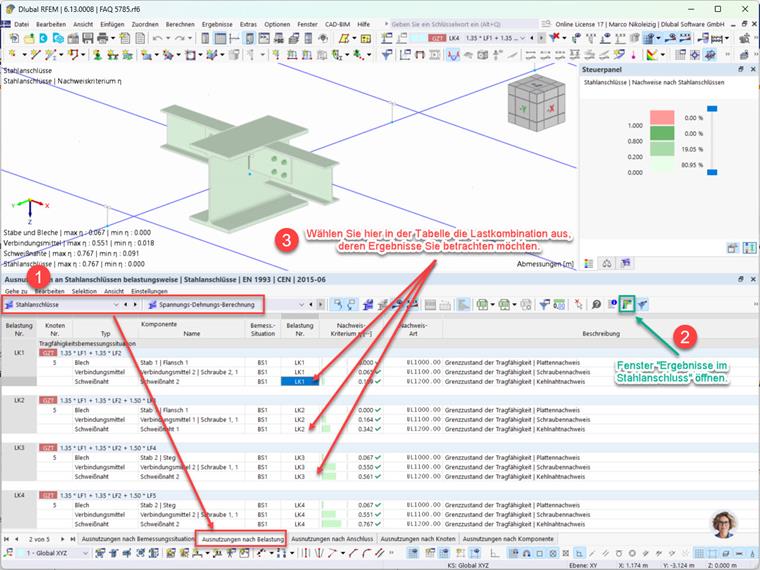

Sélectionnez le tableau pour les résultats du module complémentaire Assemblages acier et accéder à l’onglet « Ratio de vérification selon la charge ». La fenêtre « Résultats dans l’assemblage acier » ouverte vous permet de changer la combinaison de charges souhaitée en cliquant sur les lignes correspondantes du tableau. La fenêtre « Résultats dans l’assemblage acier » (voir figure 1) s’ajuste automatiquement.
Navigation via les détails de vérification

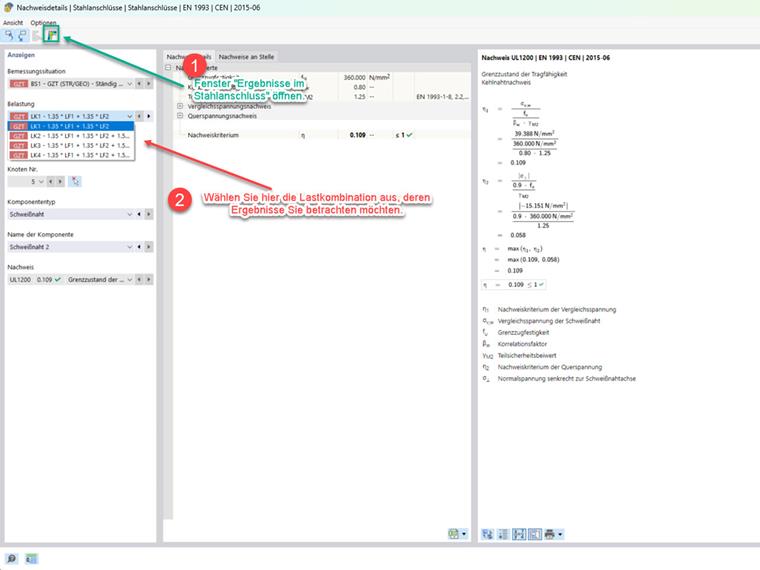

Double-cliquez dans le tableau des résultats du module complémentaire Assemblages acier sur une vérification pour accéder à la fenêtre des détails de vérification. La fenêtre « Résultats dans l’assemblage acier » ouverte vous permet de sélectionner la charge souhaitée pour sélectionner la combinaison de charges souhaitée. La combinaison de charges ainsi sélectionnée est affichée dans la fenêtre « Résultats dans l’assemblage acier » (figure 1) pour évaluation.

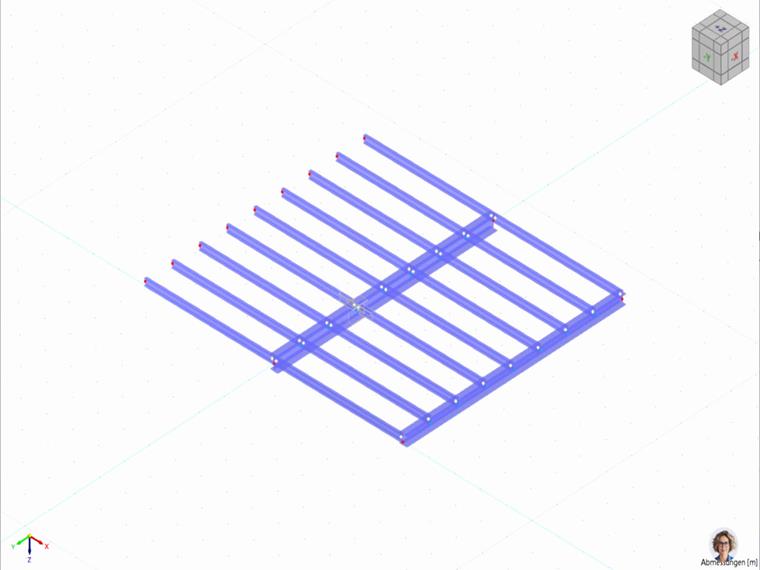

Cliquant sur l’image suivante vous redirigera vers le téléchargement d’un modèle d’exemple.
