Oprogramowanie do obliczeń powierzchni warstwowych, laminowanych i z drewna klejonego krzyżowo (CLT)

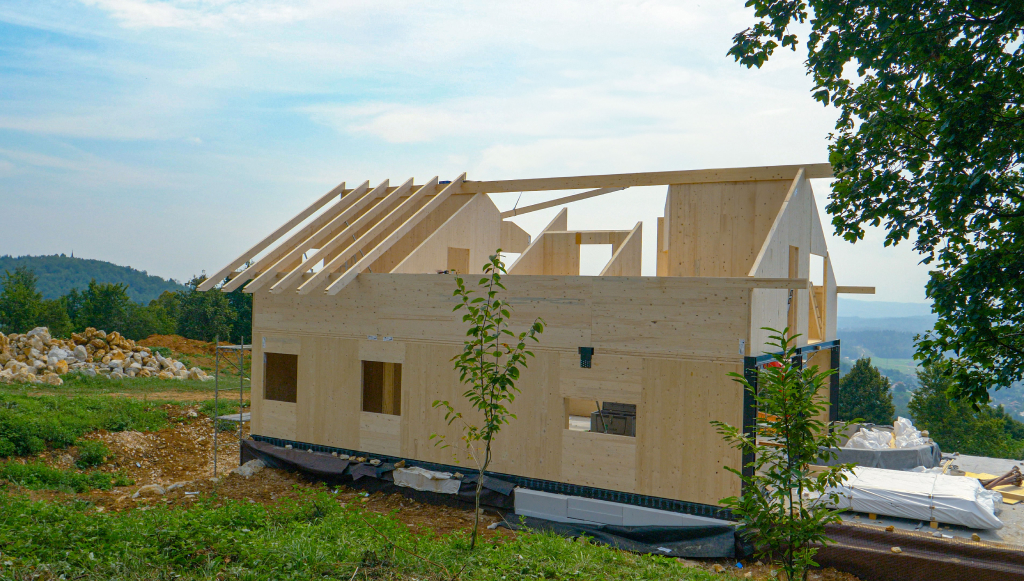

Obliczanie płyt warstwowych i laminowanych

Program RFEM umożliwia analizę naprężeń i odkształceń laminatów i powierzchni warstwowych. Obliczenia, uwzględniające połączenia ścinane, przeprowadzane są zgodnie z teorią laminatów.

Dodatkowo można zaprojektować płyty z drewna klejonego krzyżowo (CLT), z tworzywa sztucznego wzmocnionego włóknami (na przykład GFPR, FRP, węgiel itp.) oraz inne elementy wielowarstwowe z różnych materiałów.

EGOIN | egoin.com
sblumer ZT GmbH | www.sblumer.com
Ing. Albert Admetlla Font Kmod Enginyeria en Fusta SL
Pirmin Jung | www.pirminjung.de
Blumer-Lehmann AG | www.blumer-lehmann.ch

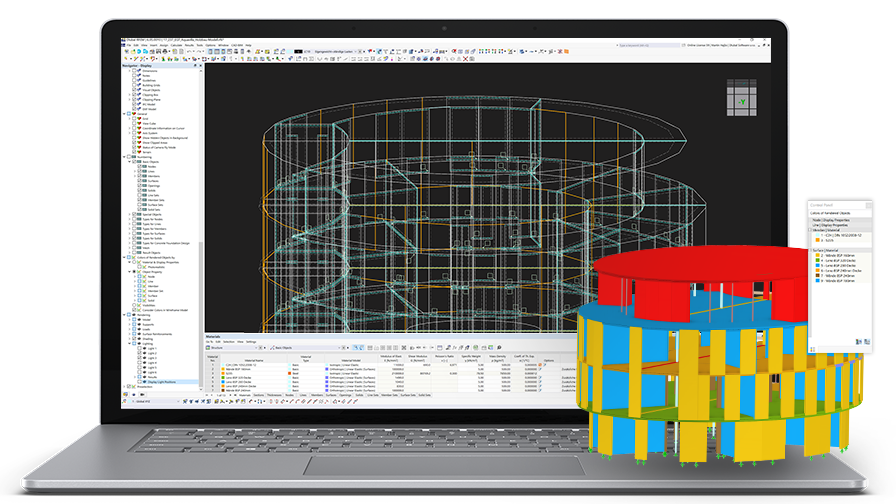

Analiza statyczno-wytrzymałościowa przy użyciu MES

RFEM jest programem podstawowym systemu modułowego oprogramowania Dlubal, służy do definiowania konstrukcji, materiałów i obciążeń dla przestrzennych i płaskich układów konstrukcyjnych utworzonych z płyt, ścian, powłok i prętów. Możliwe jest również tworzenie konstrukcji mieszanych oraz modelowanie brył i elementów kontaktowych.

Więcej informacji o RFEM

Symulacja przepływu wiatru i generowanie obciążeń wiatrem

Program samodzielny RWIND Simulation można wykorzystać w przypadku złożonych konstrukcji. Program tworzy symulację przepływów wiatru wokół konstrukcji, za pomocą cyfrowego tunelu aerodynamicznego.

Wygenerowane obciążenia wiatrem, działające na te obiekty, można następnie importować do RFEM lub RSTAB.

Więcej o RWIND Simulation

Wymiarowanie powierzchni warstwowych

Moduł dodatkowy RF-LAMINATE umożliwia przeprowadzenie analizy naprężeń i odkształceń laminatów (elementy z drewna krzyżowo klejonego, włókna szklanego, węglowego itp.), uwzględniając połączenia ścinane.

Więcej o RF-LAMINATE

Interfejsy do wymiany danych

Programy do analizy statyczno-wytrzymałościowej firmy Dlubal Software integrują się bezproblemowo z procesem modelowania informacji o budynku (BIM). Istnieje wiele sposobów na wymianę danych z cyfrowych modeli budynków za pomocą programu RFEM lub RSTAB.

Modelowanie informacji o budynku (BIM)

Pomoc techniczna i szkolenia

Obsługa klienta to jeden z podstawowych elementów filozofii naszej firmy. Oferujemy Państwu wszelką pomoc, przydatną w codziennej pracy.

Projekty klientów dotyczące konstrukcji warstwowych i laminowanych

Budynek mieszkalny z płyt CLT w Gironie, Hiszpania

Firma EGOIN SA otrzymał kontrakt na wykonanie projektu 35 mieszkań w konstrukcji z drewna w mieście Girona w Hiszpanii. Jako materiał budowlany wybrano drewno klejone krzyżowo (CLT) ze względu na zdolność filtrowania CO2, możliwość zastosowania w dowolnych formach architektonicznych, oraz charakter materiału wpisującego się w filozofię zrównoważonego rozwoju.
Projekty klientów dotyczące konstrukcji warstwowych i laminowanych

Czteropiętrowy budynek z drewna w St. Georgen, Niemcy

Nowa siedziba EGT Group w St. Georgen została zbudowana z uwzględnieniem energooszczędności i racjonalnego wykorzystania energii. Nowy, czteropiętrowy, owalny budynek składa się głównie z drewna i został zbudowany w zaledwie cztery tygodnie.
Projekty klientów dotyczące konstrukcji warstwowych i laminowanych

Pomieszczenie magazynowe biblioteki Uniwersytetu Arkansas, USA

Pomieszczenie magazynowe biblioteki Uniwersytetu Arkansas w Fayetteville, zaprojektowano tak, aby pomieścić niemal 2 miliony książek. Dachy, ściany oraz podłogi zostały wykonane z drewna klejonego krzyżowo, natomiast belki, słupy oraz ramy dwuprzegubowe wykonano z drewna klejonego warstwowo.
Projekty klientów dotyczące konstrukcji warstwowych i laminowanych

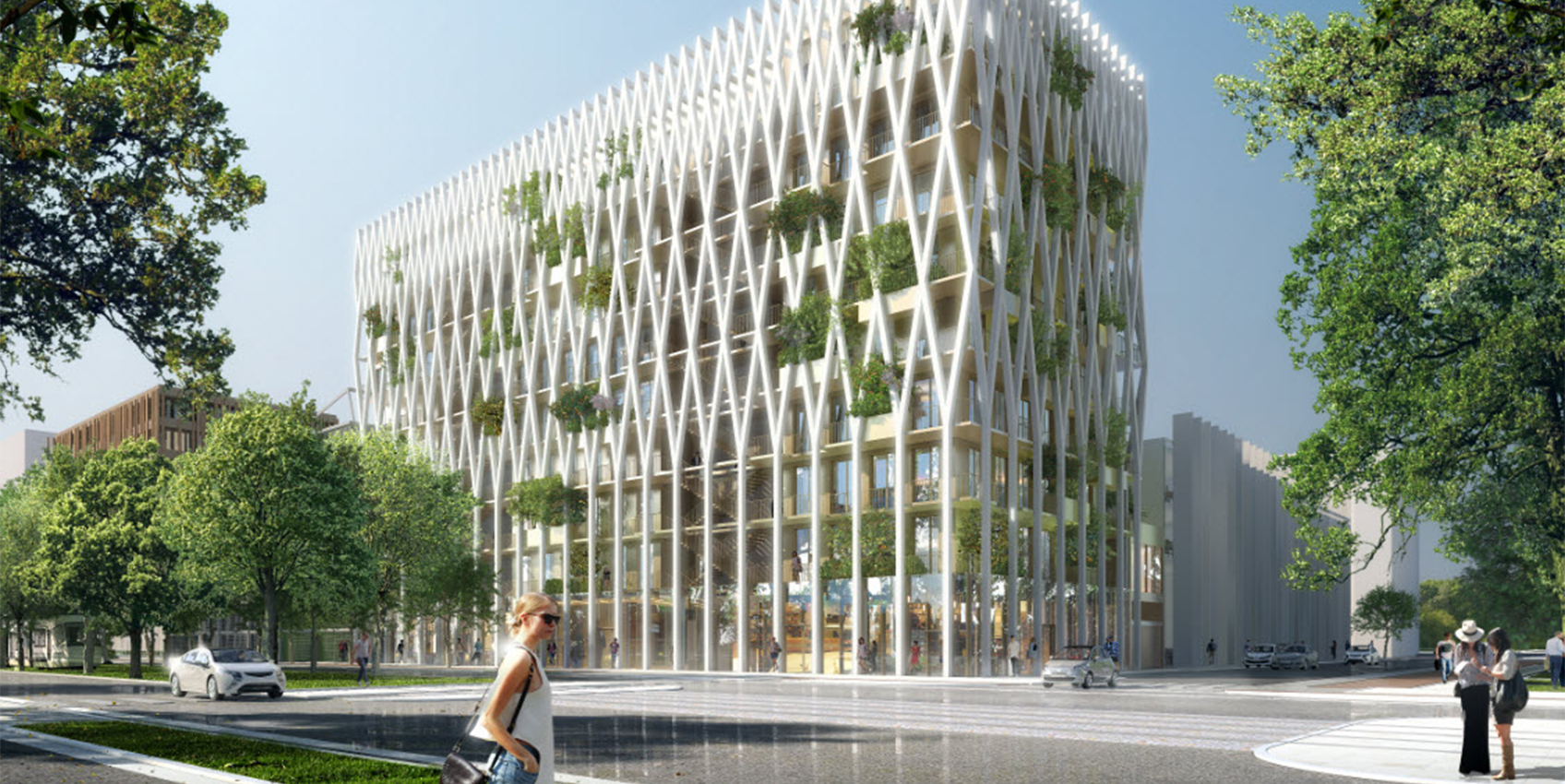

Budynek biurowo-usługowy Palazzo Meridia, Nicea, Francja

Palazzo Meridia w Nicei jest obecnie najwyższym budynkiem biurowym z drewna klejonego krzyżowo (CLT) we Francji. Za projekt, dostawę i montaż konstrukcji drewnianej odpowiedzialny był klient firmy Dlubal, firma CBS-Lifteam.
Projekty klientów dotyczące konstrukcji warstwowych i laminowanych

Conversation Plinth w Columbus, IN, USA

Niepowtarzalna instalacja Conversation Plinth powstała w wyniku współpracy firm: studia architektonicznego IKD z Bostonu, Bensonwood, SMARTLAM, pierwszego producenta drewna klejonego krzyżowo w USA oraz Clemson University’s Wood Utilization and Design Institute.....
Projekty klientów dotyczące konstrukcji warstwowych i laminowanych

18-piętrowy dom studencki z drewna, Kanada

Brock Commons to dom studencki będący obecnie w trakcie budowy na terenie University of British Columbia w Vancouver, Kanada.

Drewniana konstrukcja składa się z 5-warstwowych płyt stropowych z drewna klejonego krzyżowo (CLT), betonowej płyty usztywniającej oraz konstrukcji stalowej dachu.
Projekty klientów dotyczące konstrukcji warstwowych i laminowanych

Candlewood Suites w Redstone Arsenal w Huntsville, Alabama, USA

The New Candlewood Suites w Redstone Arsenal w Alabama, USA, to pierwszy hotel w Stanach Zjednoczonych zbudowany z drewna klejonego krzyżowo (CLT).

Czteropiętrowy budynek odpowiada potrzebom kwaterunkowym bazy wojskowej Redstone Arsenal Army.
Projekty klientów dotyczące konstrukcji warstwowych i laminowanych

Wieża widokowa "Himmelsstürmer" w Schwäbisch Gmünd, Niemcy

Największą atrakcją targów ogrodniczych State Garden Show, które odbyły się w niemieckim mieście Schwäbisch Gmünd w 2014 roku była "Himmelsstürmer", czyli wysoka na prawie 40 m wieża widokowa.
Do jej wykonania zużyto około 176 m³ drewna klejonego krzyżowo. Konstrukcja wieży składa się z dwóch części: wieży zewnętrznej i wewnętrznej.
Projekty klientów dotyczące konstrukcji warstwowych i laminowanych

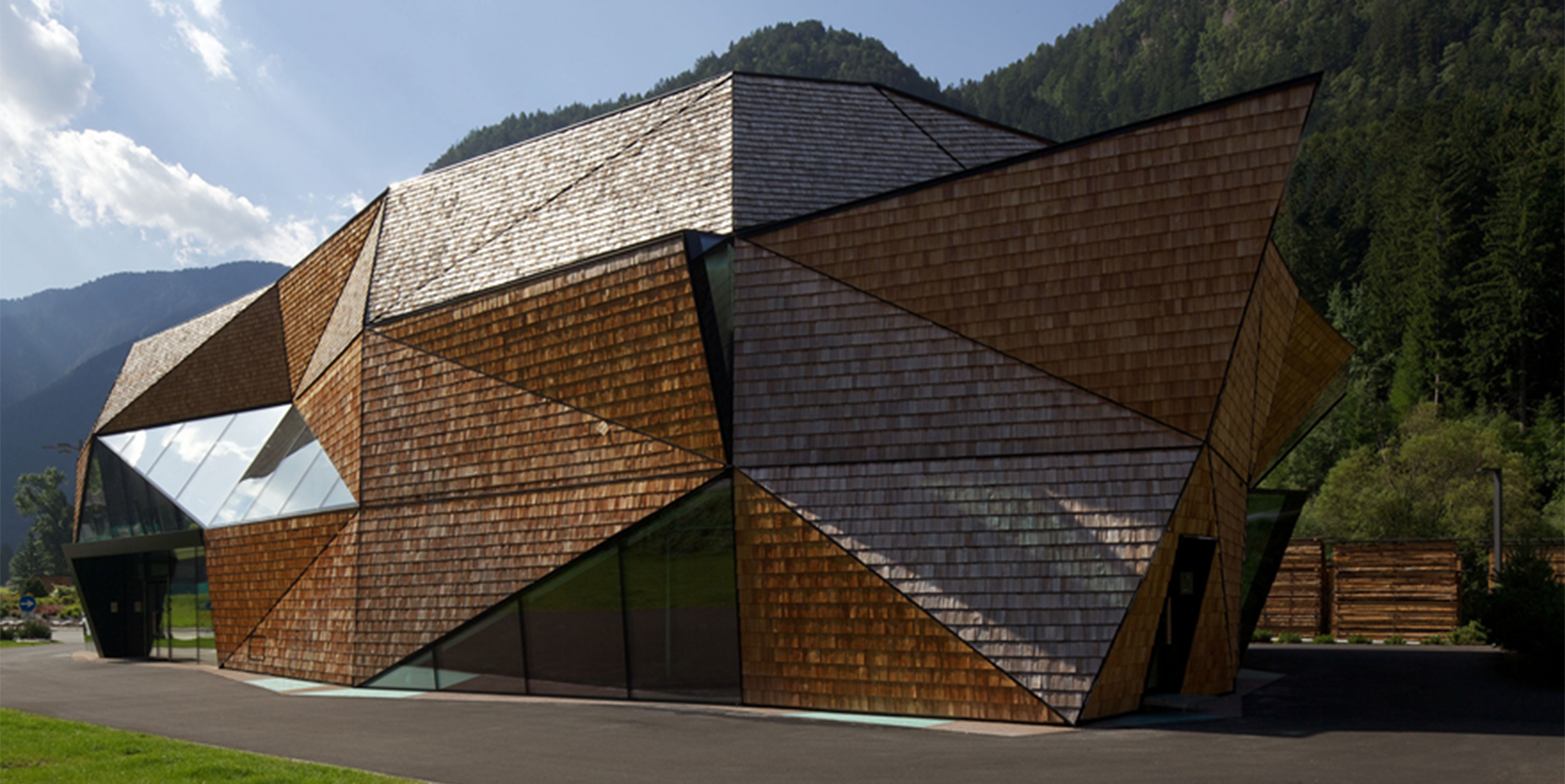

Pracownia rzeźbiarska w Val Gardena, Włochy

W południowym Tyrolu zrealizowano niezwykły projekt pracowni rzeźbiarskiej.
Budowa była wyzwaniem dla projektanta konstrukcji drewnianych, ponieważ z uwagi na to, że budynek składa się z form trójkątnych, mógł być jedynie częściowo obciążony.
Projekty klientów dotyczące konstrukcji warstwowych i laminowanych

Metropol Parasol w Sewilli, Hiszpania

Układ konstrukcyjny stanowi hybrydowa konstrukcja złożona z drewna, betonu, stali oraz stali kompozytowej.
Najbardziej interesującą i niesamowitą częścią Metropol Parasol jest dostępna dla zwiedzających drewniana konstrukcja zbudowana z wielowarstwowych klejonych płyt LVL typu Kerto Q.
